Фары дневного времени (автомобили после 08.2001) - Pinpoint-тесты

D1: ПРОВЕРКА БЛИЖНЕГО СВЕТА

1 Ведите положение ON.

2 Включите ближний свет фар.

3 Проверьте ближний свет фар.

• Ближний свет горит?

→ Да

Перейдите к D2

→ Нет

Раздел 417-01 Фары,

D2: ОПРЕДЕЛЕНИЕ ОСНАЩЕНИЯ АВТОМОБИЛЯ

1 Определите оснащение автомобиля.

• Автомобиль имеет обычные фары?

→ Да

Перейдите к D3

→ Нет

Ксеноновые фары: Перейдите к D9

D3: ПРОВЕРКА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F25 (BJB)

1 Введите положение OFF.

2 ПРОВЕРЬТЕ Плавкий предохранитель F25 (BJB).

3 Проверьте плавкий предохранитель F25 (20 A)

• Плавкий предохранитель исправен?

→ Да

Перейдите к D4

→ Нет

УСТАНОВИТЕ новый плавкий предохранитель F25 (20 A) и ПРОВЕРЬТЕ систему. Если плавкий предохранитель перегорает снова, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

D4: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F25 (BJB)

1 Подсоедините Плавкий предохранитель F25 (BJB).

2 Ведите положение ON.

3 Измерьте напряжение между плавким предохранителем F25 (BJB) и «массой».

• Регистрируется ли напряжение аккумулятора?

→ Да

Перейдите к D5

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 30-DC25 (красной), между сростком S102 (питание от аккумулятора) и плавким предохранителем F25. ПРОВЕРЬТЕ правильность работы системы.

D5: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ РЕЛЕ ФАР ДНЕВНОГО ВРЕМЕНИ (DRL)

1 Введите положение OFF.

2 Отсоедините C1012 реле фар дневного времени (DRL).

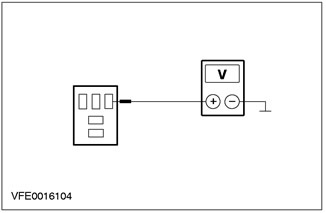

3 Измерьте напряжение между штырем 5 разъема C1012, реле фар дневного времени (DRL), электрической цепи 30-LE8 (красной), со стороны BJB, и «массой».

• Регистрируется ли напряжение аккумулятора?

→ Да

Перейдите к D6

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 30-LE8 (красной) (провод резистора DTRL) между плавким предохранителем F25 и реле фар дневного времени (DRL) ПРОВЕРЬТЕ правильность работы системы.

D6: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ УПРАВЛЕНИЯ РЕЛЕ ФАР ДНЕВНОГО ВРЕМЕНИ (DRL)

1 Ведите положение ON.

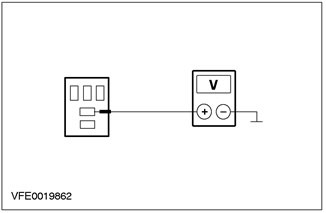

2 Измерьте напряжение между штырем 1 разъема C1012 реле фар дневного времени (DRL), электрической цепи 15S-LE6 (желто-зеленой), со стороны BJB, и «массой».

• Регистрируется ли напряжение аккумулятора?

→ Да

Перейдите к D7

→ Нет

Перейдите к D8

D7: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ РЕЛЕ ФАР ДНЕВНОГО ВРЕМЕНИ (DRL)

1 Введите положение OFF.

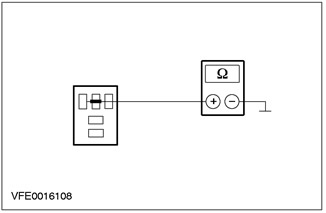

2 Измерьте сопротивление между штырем 2 разъема C1012 реле фар дневного времени (DRL), электрической цепи 91-LE6 (черно-желтой), со стороны BJB, и «массой».

• Сопротивление составляет менее 2 Ом?

→ Да

УСТАНОВИТЕ новое реле фар дневного времени (DRL). ПРОВЕРЬТЕ правильность работы системы.

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в цепи 91-LE6 (черно-желтой) между реле фар дневного времени (DRL) и сростком S118 (точкой заземления G1). ПРОВЕРЬТЕ правильность работы системы.

D8: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ (АВТОМОБИЛИ С ОБЫЧНЫМИ ФАРАМИ)

1 Введите положение OFF.

2 Подсоедините C1012 реле фар дневного времени (DRL).

3 Отсоедините C320 переключателя освещения.

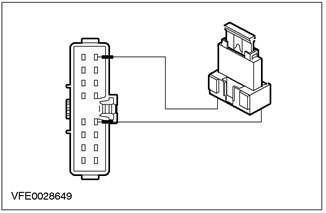

4 Установите провод-перемычку с плавкой вставкой (20 A) в разъем C320 переключателя освещения, между штырем 4, электрической цепи 15S-LE14 (красно-зеленой), и штырем 8, электрической цепи 15-LE29 (черно-зеленой), со стороны электропроводки.

5 Ведите положение ON.

6 Проверьте фары ближнего света.

• фары ближнего света (DRL) горят?

→ Да

УСТАНОВИТЕ новый переключатель освещения. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15S-LE14 (A) (красно-зеленой) и соответственно 15S-LE6 (A) (желто-зеленой) между переключателем освещения и реле фар дневного времени (DRL). ПРОВЕРЬТЕ правильность работы системы.

D9: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ (АВТОМОБИЛИ С КСЕНОНОВЫМИ ФАРАМИ)

1 Введите положение OFF.

2 Отсоедините C320 переключателя освещения.

3 Подсоедините C1012 реле фар дневного времени (DRL).

4 Установите провод-перемычку с плавкой вставкой (20 A) в разъем C320 переключателя освещения, между штырем 4, электрической цепи 15S-LE14 (красно-зеленой) и штырем 8, электрической цепи 15-LE29 (черно-зеленой), со стороны электропроводки.

5 Ведите положение ON.

6 Проверьте фары ближнего света.

• Фары ближнего света (DRL) горят?

→ Да

УСТАНОВИТЕ новый переключатель освещения. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15S-LE14 (красно-зеленой) между переключателем освещения и соединителем DTRL разъема C907 и соответственно в электрической цепи 15S-LE29B (черно-зеленой) между штырем 2 и штырем 4 разъема C907 (соединителя DTRL). ПРОВЕРЬТЕ правильность работы системы.

E1: ПРОВЕРКА СОСТОЯНИЯ НЕИСПРАВНОСТИ

1 Введите положение OFF.

2 Отсоедините C1012 реле фар дневного времени (DRL).

3 Проверьте фары ближнего света.

• Фары ближнего света постоянно горят?

→ Да

Раздел 417-01 Фары,

→ Нет

Перейдите к E2

E2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ УПРАВЛЕНИЯ РЕЛЕ ФАР ДНЕВНОГО ВРЕМЕНИ (DRL) НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ ПИТАНИЯ

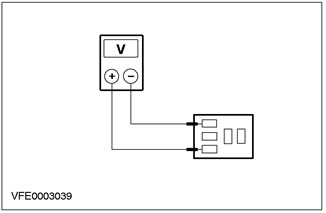

1 Измерьте напряжение в разъеме C1012 реле фар дневного времени (DRL) между штырем 1, электрической цепи 15S-LE6 (желто-зеленой), и штырем 2, электрической цепи 91-LE6 (черно-желтой), со стороны BJB.

• Регистрируется ли напряжение аккумулятора?

→ Да

Перейдите к E3

→ Нет

ПРОВЕРЬТЕ реле фар дневного времени (DRL), действуя в соответствии с описанием, данным в гл. «Проверка элемента», прилагаемой к схемам электрических соединений; при необходимости УСТАНОВИТЕ новое. Если реле В ПОРЯДКЕ, Раздел 417-01 , Фары.

E3: ОПРЕДЕЛЕНИЕ НАЛИЧИЯ КОРОТКОГО ЗАМЫКАНИЯ НА ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ ПИТАНИЯ

1 Подсоедините C1012 реле фар дневного времени (DRL).

2 Отсоедините Плавкий предохранитель F59 (CJB).

3 Проверьте фары ближнего света.

• Фары ближнего света (DRL) постоянно горят?

→ Да

Перейдите к E5

→ Нет

Перейдите к E4

E4: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ

1 Подсоедините Плавкий предохранитель F59 (CJB).

2 Отсоедините C456 переключателя зажигания.

3 Проверьте фары ближнего света.

• Фары ближнего света (DRL) постоянно горят?

→ Да

Используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на электрическую цепь питания в электрической цепи между переключателем зажигания и плавким предохранителем F59 (CJB). При необходимости УСТАНОВИТЕ новую CJB. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

Установите новый переключатель зажигания. ПРОВЕРЬТЕ правильность работы системы.

E5: ОПРЕДЕЛЕНИЕ НАЛИЧИЯ КОРОТКОГО ЗАМЫКАНИЯ НА ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ ПИТАНИЯ

1 Отсоедините C320 переключателя освещения.

2 Проверьте фары ближнего света.

• Фары ближнего света (DRL) постоянно горят?

→ Да

Автомобили с обычными фарами: используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на электрическую цепь питания в электрической цепи 15S-LE6 (A) (желто-зеленой) и соответственно 15S-LE14 (A) (красно-зеленой) между реле фар дневного времени (DRL) и переключателем освещения. ПРОВЕРЬТЕ правильность работы системы.

Автомобили с ксеноновыми фарами, с DTRL: Перейдите к E7

Автомобили с ксеноновыми фарами, без DTRL: Раздел 417-01 , Фары.

→ Нет

Перейдите к E6

E6: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПЕРЕКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ ПИТАНИЯ

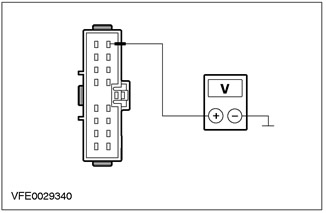

1 Измерьте напряжение между штырем 8 разъема C320 переключателя освещения, электрической цепи 15-LE29 (черно-зеленой), со стороны электропроводки, и «массой».

• Регистрируется ли напряжение аккумулятора?

→ Да

Используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на электрическую цепь питания в электрической цепи между плавким предохранителем F59 (CJB) переключателя освещения и многофункциональным переключателем. При необходимости УСТАНОВИТЕ новую CJB.. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

УСТАНОВИТЕ новый переключатель освещения. ПРОВЕРЬТЕ правильность работы системы.

E7: ОПРЕДЕЛЕНИЕ НАЛИЧИЯ КОРОТКОГО ЗАМЫКАНИЯ НА ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ ПИТАНИЯ

1 Отсоедините C907 соединителя фар дневного времени (DTRL).

2 Проверьте фары ближнего света.

• Фары ближнего света (DRL) постоянно горят?

→ Да

Раздел 417-01 Фары,

→ Нет

Габаритные огни не горят: используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на электрическую цепь питания в электрической цепи 15S-LE14 (красно-зеленой) и соответственно 15S-LE29 (черно-зеленой) между переключателем освещения и разъемом C907 соединителя DTRL. ПРОВЕРЬТЕ правильность работы системы.

Габаритные огни горят: Раздел 417-01 , Габаритные огни, задние фонари и лампы освещения.

F1: ОПРЕДЕЛЕНИЕ СОСТОЯНИЯ

1 Включите ГАБАРИТНЫЕ ОГНИ.

2 Проверьте габаритные огни.

• Габаритные огни горят?

→ Да

Перейдите к F2

→ Нет

Раздел 417-01 Габаритные огни, задние фонари и лампы освещения номерного знака

F2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 15S-LE29 (ЧЕРНО-ЗЕЛЕНОЙ) ПЕРЕКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ НА НАЛИЧИЕ РАЗРЫВА

1 Введите положение OFF.

2 Отсоедините C320 переключателя освещения.

3 Ведите положение ON.

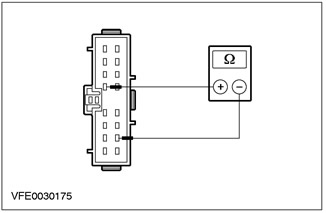

4 Измерьте сопротивление в разъеме C320 переключателя освещения между штырем 15, электрической цепи 15S-LE29 (черно-зеленой), и штырем 4, электрической цепи 15S-LE14 (красно-зеленой), со стороны электропроводки.

• Сопротивление составляет менее 2 Ом?

→ Да

УСТАНОВИТЕ новый переключатель освещения. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15S-LE29 (черно-зеленой) и соответственно 15S-LE14A (красно-зеленой) между разъемом C906 соединителя DTRL (и соответственно C907, при наличии ксеноновых фар) и переключателем освещения. ПРОВЕРЬТЕ правильность работы системы.
