PINPOINT-ТЕСТ AB: УКАЗАТЕЛИ ПОВОРОТА ВСЕГДА ВЫКЛЮЧЕНЫ/ ВСЕГДА ВКЛЮЧЕНЫ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

AB1: ПРОВЕРКА СИСТЕМЫ С ИСПОЛЬЗОВАНИЕМ WDS

1 Подсоедините диагностический инструмент.

2 Проверьте систему, используя WDS.

• Имеются ли какие-либо коды неисправности (DTC)?

Да

ВЫПОЛНИТЕ необходимые действия по кодам DTC, действуя согласно указаниям WDS. ОЧИСТИТЕ память неисправностей и ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к AB2

AB2: ПРОВЕРКА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F32 (CJB)

1 Введите положение OFF.

2 ПРОВЕРЬТЕ Плавкий предохранитель F32 (CJB).

3 Проверьте плавкий предохранитель F32 (15 A)

• Плавкий предохранитель исправен?

Да

Перейдите к AB3

Нет

УСТАНОВИТЕ новый плавкий предохранитель F32 (15 A) и ПРОВЕРЬТЕ правильность работы системы. Если плавкий предохранитель перегорает снова, Используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

AB3: ПРОВЕРКА НАПРЯЖЕНИЕ В ПЛАВКОМ ПРЕДОХРАНИТЕЛЕ F32 (CJB)

1 Подсоедините Плавкий предохранитель F32 (CJB).

2 Ведите положение ON.

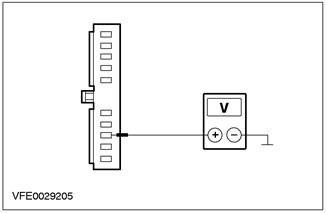

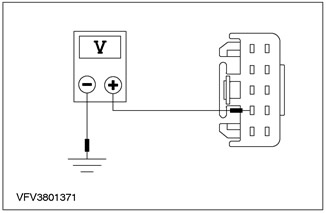

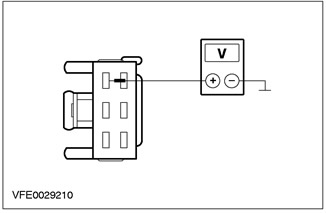

3 Измерьте напряжение между F32 (CJB) и «массой».

• Регистрируется ли напряжение аккумулятора?

Да

Перейдите к AB4

Нет

Используя схемы электрических соединений, ВОССТАНОВИТЕ электропитание плавкого предохранителя F32. При необходимости УСТАНОВИТЕ новую CJB. ПРОВЕРЬТЕ правильность работы системы.

AB4: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ОБЩЕГО ЭЛЕКТРОННОГО МОДУЛЯ (GEM)

1 Отсоедините C104 общего электронного модуля (GEM).

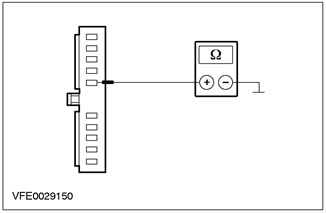

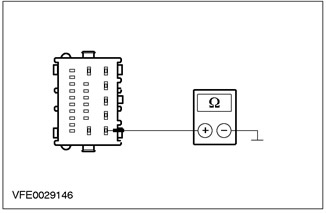

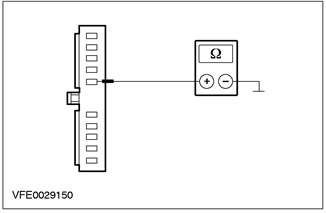

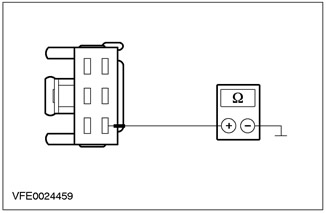

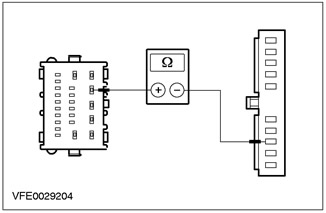

2 Измерьте сопротивление между штырем 1 разъема C104 общего электронного модуля (GEM), электрической цепи 91-DK20 (черно-красной), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к AB5

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 91-DK20 (черно-красной) и соответственно 91-DA2 (черно-голубой), между общим электронным модулем (GEM) и точкой заземления G41. ПРОВЕРЬТЕ правильность работы системы.

AB5: ОПРЕДЕЛЕНИЕ СОСТОЯНИЯ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ

1 Ведите положение ON.

2 Проверьте указатели поворота.

• Все ли указатели поворота постоянно горят?

Да

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

Указатели поворота постоянно мигают: Перейдите к AB8

Все указатели поворота выключены: Перейдите к AB6

AB6: ОПРЕДЕЛЕНИЕ СОСТОЯНИЯ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ

1 Включите последовательно левые и правые УКАЗАТЕЛИ ПОВОРОТА.

2 Проверьте указатели поворота.

• Все ли указатели поворота не работают?

Да

Перейдите к AB7

Нет

Перейдите к PINPOINT-ТЕСТУ AD

AB7: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ УКАЗАТЕЛЕЙ ПОВОРОТА

1 Введите положение OFF.

2 Отсоедините C459 переключателя указателей поворота.

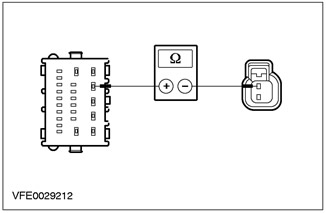

3 Измерьте сопротивление между штырем 2 разъема C459 переключателя указателей поворота, электрической цепи 91-LG27 (черно-зеленой), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

УСТАНОВИТЕ новый переключатель указателей поворота. ПРОВЕРЬТЕ правильность работы системы.

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 91-LG27 (черно-зеленой) между переключателем указателей поворота и сростком S12. ПРОВЕРЬТЕ правильность работы системы.

AB8: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ

1 Введите положение OFF.

2 Отсоедините C458 переключателя аварийной световой сигнализации.

3 Ведите положение ON.

4 Проверьте указатели поворота.

• Указатели поворота постоянно мигают?

Да

Перейдите к AB9

Нет

УСТАНОВИТЕ новый переключатель аварийной световой сигнализации. ПРОВЕРЬТЕ правильность работы системы.

AB9: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 91S-LG8 (ЧЕРНО-ОРАНЖЕВОЙ) НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ

1 Введите положение OFF.

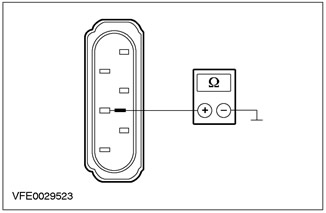

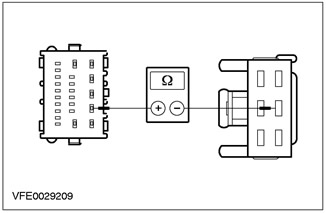

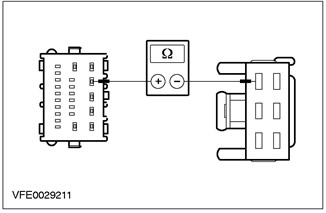

2 Измерьте сопротивление между штырем 4 разъема C458 переключателя аварийной световой сигнализации, электрической цепи 91S-LG8 (черно-оранжевой), со стороны электропроводки, и «массой».

• Сопротивление превышает 10 кОм?

Да

ПРОВЕРЬТЕ общий электронный модуль (GEM), при необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ правильность работы системы.

Нет

Используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на «массу» в электрической цепи 91S-LG8 (черно-оранжевой) между общим электронным модулем (GEM) и переключателем аварийной световой сигнализации. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ AC: НЕ РАБОТАЕТ АВАРИЙНАЯ СВЕТОВАЯ СИГНАЛИЗАЦИЯ


СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

AC1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ

1 Введите положение OFF.

2 Отсоедините C458 переключателя аварийной световой сигнализации.

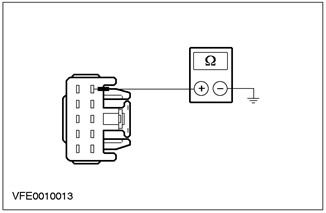

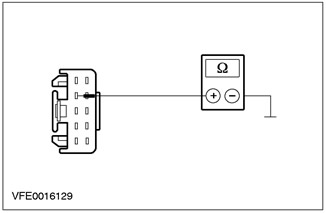

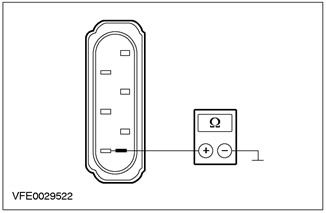

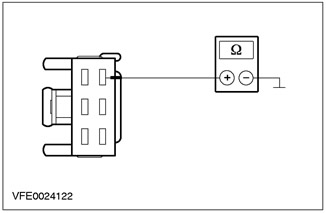

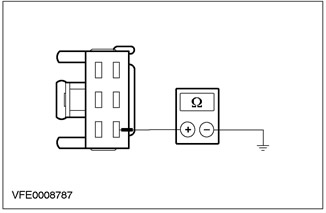

3 Измерьте сопротивление между штырем 5 разъема C458 переключателя аварийной световой сигнализации, электрической цепи 91-LG8 (черно-оранжевой), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к AC2

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 91-LG8 (черно-оранжевой) между переключателем аварийной световой сигнализации и сростком S12. ПРОВЕРЬТЕ правильность работы системы.

AC2: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ

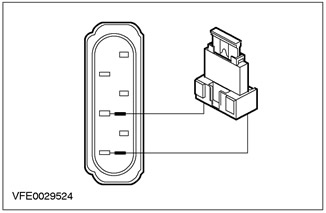

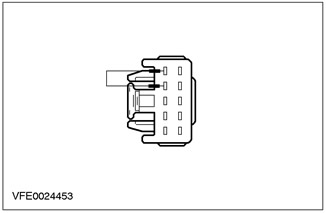

1 Установите провод-перемычку с плавкой вставкой (10 A) в разъем C458 переключателя аварийной световой сигнализации между штырем 4, электрической цепи 91S-LG8 (черно-оранжевой), и штырем 5, электрической цепи 91-LG8 (черно-голубой), со стороны электропроводки.

2 Проверьте указатели поворота.

• Аварийная световая сигнализация работает правильно?

Да

УСТАНОВИТЕ новый переключатель аварийной световой сигнализации. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к AC3

AC3: ПРОВЕРКА СИСТЕМЫ С ИСПОЛЬЗОВАНИЕМ WDS

1 Подсоедините диагностический инструмент.

2 Проверьте систему, используя WDS.

• Имеются ли какие-либо коды неисправности (DTC)?

Да

ВЫПОЛНИТЕ необходимые действия по кодам DTC, действуя согласно указаниям WDS. ОЧИСТИТЕ память неисправностей и ПРОВЕРЬТЕ правильность работы системы.

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 91S-LG8 (черно-оранжевой) между общим электронным модулем (GEM) и переключателем аварийной световой сигнализации. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ AD: ОДИН ИЛИ НЕСКОЛЬКО УКАЗАТЕЛЕЙ ПОВОРОТА ВСЕГДА ВКЛЮЧЕН(Ы)/ ВЫКЛЮЧЕН(Ы)


СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

AD1: ПРОВЕРКА СИСТЕМЫ С ИСПОЛЬЗОВАНИЕМ WDS

1 Подсоедините диагностический инструмент.

2 Проверьте систему, используя WDS.

• Имеются ли какие-либо коды неисправности (DTC)?

Да

ВЫПОЛНИТЕ необходимые действия по кодам DTC, действуя согласно указаниям WDS. ОЧИСТИТЕ память неисправностей и ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к AD2

AD2: ОПРЕДЕЛЕНИЕ СОСТОЯНИЯ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ.

1 Ведите положение ON.

2 Проверьте указатели поворота.

• Горит ли какой-либо указатель поворота постоянно?

Да

Передние указатели поворота, левая сторона: Перейдите к AD4

Передние указатели поворота, правая сторона: Перейдите к AD5

Задние указатели поворота, левая сторона: Перейдите к AD6

Задние указатели поворота, правая сторона: Перейдите к AD7

Нет

Один или несколько указателей поворота не работает: Перейдите к AD3

Один или несколько указателей поворота постоянно мигает(ют): УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

AD3: ОПРЕДЕЛЕНИЕ СОСТОЯНИЯ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ

1 Включите последовательно левые и правые УКАЗАТЕЛИ ПОВОРОТА.

2 Проверьте указатели поворота.

• Оба ли задних указателя поворота не работают?

Да

4-дверный вариант: Перейдите к AD8

3/5-дверный вариант: Перейдите к AD9

"Универсал" Перейдите к AD10

Нет

Передний и боковой указатели поворота с левой стороны не работают: Перейдите к AD11

Передний и боковой указатели поворота с правой стороны не работают: УСТАНОВИТЕ новый общий электронный модуль (GEM). Проверьте правильность работы системы.

Левый боковой указатель поворота не работает: Перейдите к AD13

Правый боковой указатель поворота не работает: Перейдите к AD15

Левый передний указатель поворота не работает: Перейдите к AD17

Правый передний указатель поворота не работает: Перейдите к AD19

Левый задний указатель поворота не работает, 4-дверный вариант: Перейдите к AD21

Левый задний указатель поворота не работает, 3/5-дверный вариант: Перейдите к AD24

Левый задний указатель поворота не работает, "универсал": Перейдите к AD27

Правый задний указатель поворота не работает, 4-дверный вариант: Перейдите к AD30

Правый задний указатель поворота не работает, 3/5-дверный вариант: Перейдите к AD33

Правый задний указатель поворота не работает, "универсал": Перейдите к AD36

AD4: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ УПРАВЛЕНИЯ ЛЕВЫХ ПЕРЕДНИХ УКАЗАТЕЛЕЙ ПОВОРОТА

1 Введите положение OFF.

2 Отсоедините C103 общего электронного модуля (GEM).

3 Ведите положение ON.

4 Проверьте соответствующие указатели поворота.

• Горят ли постоянно соответствующие указатели поворота?

Да

Используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на электрическую цепь питания в электрических цепях 49S-LG3 (голубой), 49S-LG11 (оранжево-голубой) и 49S-LG13 (красно-голубой), соединенных со сростком S104. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

AD5: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ УПРАВЛЕНИЯ ПРАВЫХ ПЕРЕДНИХ УКАЗАТЕЛЕЙ ПОВОРОТА

1 Введите положение OFF.

2 Отсоедините C103 общего электронного модуля (GEM).

3 Ведите положение ON.

4 Проверьте соответствующие указатели поворота.

• Горят ли постоянно соответствующие указатели поворота?

Да

Используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на электрическую цепь питания в электрических цепях 49S-LG20 (бело-голубой) и 49S-LG18 (голубой), соединенных со штырем 3 разъема C103 общего электронного модуля (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

AD6: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ УПРАВЛЕНИЯ ЛЕВОГО ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

1 Введите положение OFF.

2 Отсоедините C101 общего электронного модуля (GEM).

3 Ведите положение ON.

4 Проверьте соответствующий указатель поворота.

• Горит ли постоянно указатель поворота?

Да

Используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на электрическую цепь питания в электрической цепи 49S-LG12 (голубой), соединенной со штырем 2 разъема C101 общего электронного модуля (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

AD7: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ УПРАВЛЕНИЯ ПРАВОГО ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

1 Введите положение OFF.

2 Отсоедините C102 общего электронного модуля (GEM).

3 Ведите положение ON.

4 Проверьте соответствующий указатель поворота.

• Горит ли постоянно указатель поворота?

Да

Используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на электрическую цепь питания в электрической цепи 49S-LG19 (красно-голубой), соединенной со штырем 4 разъема C102 общего электронного модуля (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

AD8: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЛЕВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ

1 Введите положение OFF.

2 Отсоедините C477 заднего фонаря в сборе.

3 Измерьте сопротивление между штырем 6 разъема C476 левого заднего фонаря в сборе, электрической цепи 31-LF23 (черной), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-DA18 (черной) между сростком S184 и точкой заземления G46. ПРОВЕРЬТЕ правильность работы системы.

AD9: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЗАДНИХ УКАЗАТЕЛЕЙ ПОВОРОТА

1 Введите положение OFF.

2 Отсоедините C461 левого заднего указателя поворота.

3 Измерьте сопротивление между штырем 2 разъема C461 левого заднего указателя поворота, электрической цепи 31-LG12 (черной), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-DA18 (черной) между сростком S184 и точкой заземления G46. ПРОВЕРЬТЕ правильность работы системы.

AD10: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЗАДНЕГО ФОНАРЯ В СБОРЕ

1 Введите положение OFF.

2 Отсоедините C474 левого заднего фонаря в сборе.

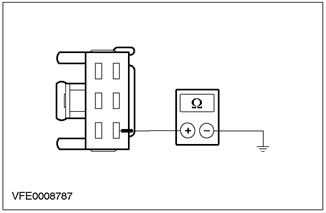

3 Измерьте сопротивление между штырем 6 разъема C474 левого заднего фонаря в сборе, электрической цепи 31-LF23A (черной), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-DA18 (черной) между сростком S184 и точкой заземления G46. ПРОВЕРЬТЕ правильность работы системы.

AD11: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЛЕВОГО ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

1 Введите положение OFF.

2 Отсоедините C836 левой фары.

3 Измерьте сопротивление между штырем 6 разъема C836 левой фары, электрической цепи 31-LE31 (черной), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к AD12

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-DA3 (черной) между сростком S121 и точкой заземления G37. ПРОВЕРЬТЕ правильность работы системы.

AD12: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ УПРАВЛЕНИЯ К ЛЕВЫХ ПЕРЕДНИХ УКАЗАТЕЛЕЙ ПОВОРОТА НА НАЛИЧИЕ РАЗРЫВА

1 Отсоедините C103 общего электронного модуля (GEM).

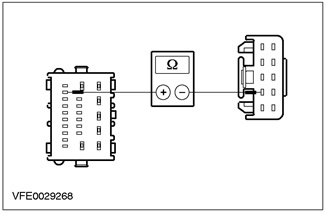

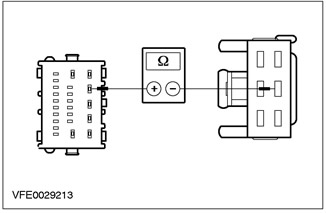

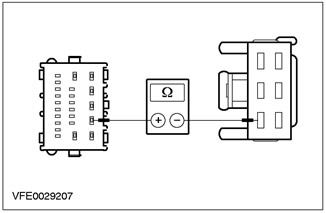

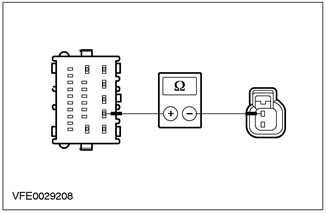

2 Измерьте сопротивление между штырем 4 разъема C103 общего электронного модуля (GEM), электрической цепи 49S-LG3 (голубой), со стороны электропроводки, и штырем 3 разъема C836 левой фары, электрической цепи 49S-LG11 (оранжево-голубой), со стороны электропроводки.

• Сопротивление составляет менее 2 Ом?

Да

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 49S-LG3 (голубой) между общим электронным модулем (GEM) и сростком S104. ПРОВЕРЬТЕ правильность работы системы.

AD13: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЛЕВОГО БОКОВОГО УКАЗАТЕЛЯ ПОВОРОТА

1 Введите положение OFF.

2 Отсоедините C753 левого бокового указателя поворота.

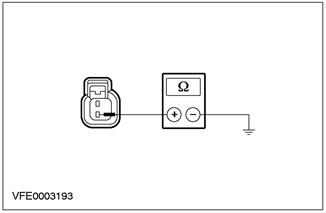

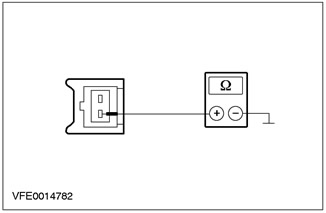

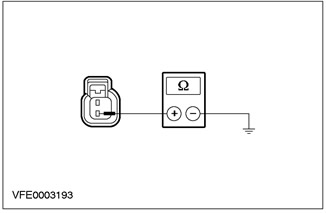

3 Измерьте сопротивление между штырем 1 разъема C753 левого бокового указателя поворота, электрической цепи 31-LG13 (черной), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к AD14

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LG13 (черной) между боковым указателем поворота и сростком S121. ПРОВЕРЬТЕ правильность работы системы.

AD14: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ЛЕВОГО БОКОВОГО УКАЗАТЕЛЯ ПОВОРОТА

1 Ведите положение ON.

2 Включите левый УКАЗАТЕЛЬ ПОВОРОТА.

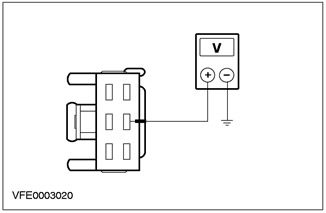

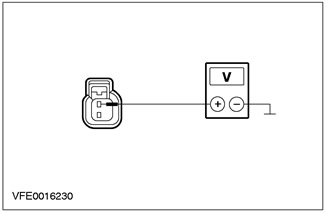

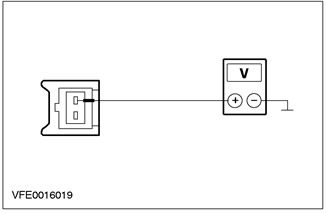

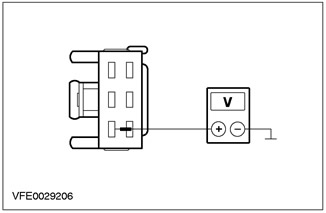

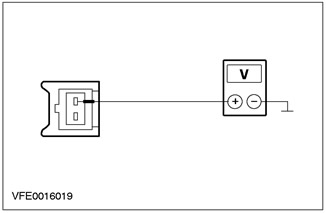

3 Измерьте напряжение между штырем 2 разъема C753 левого бокового указателя поворота, электрической цепи 49S-LG13 (красно-голубой), со стороны электропроводки, и «массой».

• Регистрируется изменяющееся напряжение аккумулятора?

Да

ПРОВЕРЬТЕ боковой указатель поворота, при необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ правильность работы системы.

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 49S-LG13 (красно-голубой) между боковым указателем поворота и сростком S104. Проверьте состояние байпассирования в цилиндре

AD15: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПРАВОГО БОКОВОГО УКАЗАТЕЛЯ ПОВОРОТА

1 Введите положение OFF.

2 Отсоедините C754 правого бокового указателя поворота.

3 Измерьте сопротивление между штырем 1 разъема C754 правого бокового указателя поворота, электрической цепи 31-LG20 (черной), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к AD16

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LG20 (черной) и 31-DA6 (черной) между боковым указателем поворота и точкой заземления G24. ПРОВЕРЬТЕ правильность работы системы.

AD16: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ПРАВОГО БОКОВОГО УКАЗАТЕЛЯ ПОВОРОТА

1 Ведите положение ON.

2 Включите правый УКАЗАТЕЛЬ ПОВОРОТА.

3 Измерьте напряжение между штырем 2 разъема C754 правого бокового указателя поворота, электрической цепи 49S-LG20 (бело-голубой), со стороны электропроводки, и «массой».

• Регистрируется изменяющееся напряжение аккумулятора?

Да

ПРОВЕРЬТЕ боковой указатель поворота, при необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ правильность работы системы.

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 49S-LG20 (бело-голубой) между боковым указателем поворота и общим электронным модулем (GEM). ПРОВЕРЬТЕ правильность работы системы.

AD17: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЛЕВОЙ ФАРЫ

1 Введите положение OFF.

2 Отсоедините C836 левой фары.

3 Измерьте сопротивление между штырем 6 разъема C836 левой фары, электрической цепи 31-LE31 (черной), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к AD18

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LE31 (черной) между фарой и сростком S121. ПРОВЕРЬТЕ правильность работы системы.

AD18: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ЛЕВОЙ ФАРЫ

1 Ведите положение ON.

2 Включите левый УКАЗАТЕЛЬ ПОВОРОТА.

3 Измерьте напряжение между штырем 3 разъема C836 левой фары, электрической цепи 49S-LG11 (оранжево-голубой), со стороны электропроводки, и «массой».

• Регистрируется изменяющееся напряжение аккумулятора?

Да

ПРОВЕРЬТЕ фару, при необходимости УСТАНОВИТЕ новую. ПРОВЕРЬТЕ правильность работы системы.

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 49S-LG11 (оранжево-голубой) между фарой и сростком S104. ПРОВЕРЬТЕ правильность работы системы.

AD19: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПРАВОЙ ФАРЫ

1 Введите положение OFF.

2 Отсоедините C837 правой фары.

3 Измерьте сопротивление между штырем 6 разъема C837 правой фары, электрической цепи 31-LE30 (черной), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к AD20

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрических цепях 31-LE30 (черной) и 31-DA4 (черной) между фарой и точкой заземления G56. ПРОВЕРЬТЕ правильность работы системы.

AD20: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ПРАВОЙ ФАРЫ

1 Ведите положение ON.

2 Включите правый УКАЗАТЕЛЬ ПОВОРОТА.

3 Измерьте напряжение между штырем 3 разъема C837 правой фары, электрической цепи 49S-LG18 (голубой), со стороны электропроводки, и «массой».

• Регистрируется изменяющееся напряжение аккумулятора?

Да

ПРОВЕРЬТЕ фару, при необходимости УСТАНОВИТЕ новую. ПРОВЕРЬТЕ правильность работы системы.

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 49S-LG18 (голубой) между фарой и общим электронным модулем (GEM). ПРОВЕРЬТЕ правильность работы системы.

AD21: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЛЕВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ

1 Введите положение OFF.

2 Отсоедините C476 левого заднего фонаря в сборе.

3 Измерьте сопротивление между штырем 6 разъема C476 левого заднего фонаря в сборе, электрической цепи 31-LF23 (черной), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к AD22

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LF23 (черной) между задним фонарем в сборе и сростком S184. ПРОВЕРЬТЕ правильность работы системы.

AD22: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ЛЕВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ

1 Ведите положение ON.

2 Включите левый УКАЗАТЕЛЬ ПОВОРОТА.

3 Измерьте напряжение между штырем 3 разъема C476 левого заднего фонаря в сборе, электрической цепи 49S-LG12 (голубой), со стороны электропроводки, и «массой».

• Регистрируется изменяющееся напряжение аккумулятора?

Да

ПРОВЕРЬТЕ задний фонарь в сборе, при необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к AD23

AD23: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ УПРАВЛЕНИЯ 49S-LG12 (ГОЛУБОЙ) НА НАЛИЧИЕ РАЗРЫВА

1 Введите положение OFF.

2 Отсоедините C101 общего электронного модуля (GEM).

3 Измерьте сопротивление между штырем 2 разъема C101 общего электронного модуля (GEM), электрической цепи 49S-LG12 (голубой), со стороны электропроводки, и штырем 3 разъема C476 заднего фонаря в сборе, электрической цепи 49S-LG12 (голубой), со стороны электропроводки.

• Сопротивление составляет менее 2 Ом?

Да

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 49S-LG12 (голубой) между задним фонарем в сборе и общим электронным модулем (GEM). ПРОВЕРЬТЕ правильность работы системы.

AD24: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЛЕВОГО ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

1 Введите положение OFF.

2 Отсоедините C461 левого заднего указателя поворота.

3 Измерьте сопротивление между штырем 2 разъема C461 левого заднего указателя поворота, электрической цепи 31-LG12 (черной), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к AD25

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LG12 (черной) между задним указателем поворота и сростком S184. ПРОВЕРЬТЕ правильность работы системы.

AD25: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ЛЕВОГО ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

1 Ведите положение ON.

2 Включите левый УКАЗАТЕЛЬ ПОВОРОТА.

3 Измерьте напряжение между штырем 1 разъема C461 левого заднего указателя поворота, электрической цепи 49S-LG12 (голубой), со стороны электропроводки, и «массой».

• Регистрируется изменяющееся напряжение аккумулятора?

Да

ПРОВЕРЬТЕ задний указатель поворота, при необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к AD26

AD26: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ УПРАВЛЕНИЯ 49S-LG12 (ГОЛУБОЙ) НА НАЛИЧИЕ РАЗРЫВА

1 Введите положение OFF.

2 Отсоедините C101 общего электронного модуля (GEM).

3 Измерьте сопротивление между штырем 2 разъема C101 общего электронного модуля (GEM), электрической цепи 49S-LG12 (голубой), со стороны электропроводки, и штырем 1 разъема C461 заднего указателя поворота, электрической цепи 49S-LG12 (голубой), со стороны электропроводки.

• Сопротивление составляет менее 2 Ом?

Да

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 49S-LG12 (голубой) между задним указателем поворота и общим электронным модулем (GEM). ПРОВЕРЬТЕ правильность работы системы.

AD27: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЛЕВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ

1 Введите положение OFF.

2 Отсоедините C474 левого заднего фонаря в сборе.

3 Измерьте сопротивление между штырем 6 разъема C474 левого заднего фонаря в сборе, электрической цепи 31-LF23A (черной), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к AD28

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LF23A (черной) между задним фонарем в сборе и сростком S184. ПРОВЕРЬТЕ правильность работы системы.

AD28: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ЛЕВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ

1 Ведите положение ON.

2 Включите левый УКАЗАТЕЛЬ ПОВОРОТА.

3 Измерьте напряжение между штырем 5 разъема C474 левого заднего фонаря в сборе, электрической цепи 49S-LG12 (голубой), со стороны электропроводки, и «массой».

• Регистрируется изменяющееся напряжение аккумулятора?

Да

ПРОВЕРЬТЕ задний фонарь в сборе, при необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к AD29

AD29: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ УПРАВЛЕНИЯ 49S-LG12 (ГОЛУБОЙ) НА НАЛИЧИЕ РАЗРЫВА

1 Введите положение OFF.

2 Отсоедините C101 общего электронного модуля (GEM).

3 Измерьте сопротивление между штырем 2 разъема C101 общего электронного модуля (GEM), электрической цепи 49S-LG12 (голубой), со стороны электропроводки, и штырем 5 разъема C474 заднего фонаря в сборе, электрической цепи 49S-LG12 (голубой), со стороны электропроводки.

• Сопротивление составляет менее 2 Ом?

Да

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 49S-LG12 (голубой) между задним фонарем в сборе и общим электронным модулем (GEM). ПРОВЕРЬТЕ правильность работы системы.

AD30: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПРАВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ

1 Введите положение OFF.

2 Отсоедините C477 правого заднего фонаря в сборе.

3 Измерьте сопротивление между штырем 4 разъема C477 правого заднего фонаря в сборе, электрической цепи 31-LF24 (черной), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к AD31

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LF24 (черной) между задним фонарем в сборе и сростком S184. ПРОВЕРЬТЕ правильность работы системы.

AD31: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ПРАВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ

1 Ведите положение ON.

2 Включите правый УКАЗАТЕЛЬ ПОВОРОТА.

3 Измерьте напряжение между штырем 1 разъема C477 правого заднего фонаря в сборе, электрической цепи 49S-LG19 (красно-голубой), со стороны электропроводки, и «массой».

• Регистрируется изменяющееся напряжение аккумулятора?

Да

ПРОВЕРЬТЕ задний фонарь в сборе, при необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к AD32

AD32: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ УПРАВЛЕНИЯ 49S-LG19 (КРАСНО-ГОЛУБОЙ) НА НАЛИЧИЕ РАЗРЫВА

1 Введите положение OFF.

2 Отсоедините C102 общего электронного модуля (GEM).

3 Измерьте сопротивление между штырем 4 разъема C102 общего электронного модуля (GEM), электрической цепи 49S-LG19 (красно-голубой), со стороны электропроводки, и штырем 1 разъема C477 правого заднего фонаря в сборе, электрической цепи 49S-LG19 (красно-голубой), со стороны электропроводки.

• Сопротивление составляет менее 2 Ом?

Да

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 49S-LG19 (красно-голубой) между задним фонарем в сборе и общим электронным модулем (GEM). ПРОВЕРЬТЕ правильность работы системы.

AD33: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПРАВОГО ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

1 Введите положение OFF.

2 Отсоедините C462 правого заднего указателя поворота.

3 Измерьте сопротивление между штырем 2 разъема C462 правого заднего указателя поворота, электрической цепи 31-LG19 (черной), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к AD34

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LG19 (черной) между задним указателем поворота и сростком S184. ПРОВЕРЬТЕ правильность работы системы.

AD34: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ПРАВОГО ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

1 Ведите положение ON.

2 Включите правый УКАЗАТЕЛЬ ПОВОРОТА.

3 Измерьте напряжение между штырем 1 разъема C462 правого заднего указателя поворота, электрической цепи 49S-LG19 (красно-голубой), со стороны электропроводки, и «массой».

• Регистрируется изменяющееся напряжение аккумулятора?

Да

ПРОВЕРЬТЕ задний указатель поворота, при необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к AD35

AD35: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ УПРАВЛЕНИЯ 49S-LG19 (КРАСНО-ГОЛУБОЙ) НА НАЛИЧИЕ РАЗРЫВА

1 Введите положение OFF.

2 Отсоедините C102 общего электронного модуля (GEM).

3 Измерьте сопротивление между штырем 4 разъема C102 общего электронного модуля (GEM), электрической цепи 49S-LG19 (красно-голубой), со стороны электропроводки, и штырем 1 разъема C462 заднего указателя поворота, электрической цепи 49S-LG19 (красно-голубой), со стороны электропроводки.

• Сопротивление составляет менее 2 Ом?

Да

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 49S-LG19 (красно-голубой) между задним указателем поворота и общим электронным модулем (GEM). ПРОВЕРЬТЕ правильность работы системы.

AD36: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПРАВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ

1 Введите положение OFF.

2 Отсоедините C475 правого заднего фонаря в сборе.

3 Измерьте сопротивление между штырем 6 разъема C475 правого заднего фонаря в сборе, электрической цепи 31-LF24A (черной), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к AD37

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LF24A (черной) между задним фонарем в сборе и сростком S184. ПРОВЕРЬТЕ правильность работы системы.

AD37: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ПРАВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ

1 Ведите положение ON.

2 Включите правый УКАЗАТЕЛЬ ПОВОРОТА.

3 Измерьте напряжение между штырем 5 разъема C475 правого заднего фонаря в сборе, электрической цепи 49S-LG19 (красно-голубой), со стороны электропроводки, и «массой».

• Регистрируется изменяющееся напряжение аккумулятора?

Да

ПРОВЕРЬТЕ задний фонарь в сборе, при необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к AD38

AD38: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ УПРАВЛЕНИЯ 49S-LG19 (КРАСНО-ГОЛУБОЙ) НА НАЛИЧИЕ РАЗРЫВА

1 Введите положение OFF.

2 Отсоедините C102 общего электронного модуля (GEM).

3 Измерьте сопротивление между штырем 4 разъема C102 общего электронного модуля (GEM), электрической цепи 49S-LG19 (красно-голубой), со стороны электропроводки, и штырем 5 разъема C475 заднего фонаря в сборе, электрической цепи 49S-LG19 (красно-голубой), со стороны электропроводки.

• Сопротивление составляет менее 2 Ом?

Да

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 49S-LG19 (красно-голубой) между задним фонарем в сборе и общим электронным модулем (GEM). ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ AE: УКАЗАТЕЛИ ПОВОРОТА РАБОТАЮТ ПРАВИЛЬНО, НО ОТСУТСТВУЕТ ЗВУКОВОЙ СИГНАЛ.

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

AE1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ УКАЗАТЕЛЕЙ ПОВОРОТА

1 Введите положение OFF.

2 Отсоедините C459 переключателя указателей поворота.

3 Измерьте сопротивление между штырем 5 разъема C459 переключателя указателей поворота, электрической цепи 91-LG43 (черно-белой), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к AE2

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 91-LG43 (черной), между переключателем указателей поворота и сростком S12. ПРОВЕРЬТЕ правильность работы системы.

AE2: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ УКАЗАТЕЛЕЙ ПОВОРОТА

1 Установите провод- перемычку в разъем C459 переключателя указателей поворота, между штырем 1, электрической цепи 91S-LG1 (черно-желтой), и штырем 2, электрической цепи 91-LG27 (черно-зеленой), со стороны электропроводки.

2 Ведите положение ON.

3 Измерьте напряжение между штырем 4 разъема C459 переключателя указателей поворота, электрической цепи 29S-LG43 (оранжево-белой), со стороны электропроводки, и «массой».

• Регистрируется изменяющееся напряжение аккумулятора?

Да

ПРОВЕРЬТЕ переключатель указателей поворота, действуя в соответствии с гл «Проверка элементов», прилагаемой к схемам электрических соединений; при необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к AE3

AE3: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ УПРАВЛЕНИЯ 29S-LG43 (ОРАНЖЕВО-БЕЛОЙ) НА НАЛИЧИЕ РАЗРЫВА

1 Введите положение OFF.

2 Отсоедините C105 общего электронного модуля (GEM).

3 Измерьте сопротивление между штырем 22 разъема C105 общего электронного модуля (GEM), электрической цепи 29S-LG43 (оранжево-белой), со стороны электропроводки, и штырем 4 разъема C459 переключателя указателей поворота, электрической цепи 29S-LG43 (оранжево-белой), со стороны электропроводки,.

• Сопротивление составляет менее 2 Ом?

Да

ПРОВЕРЬТЕ общий электронный модуль (GEM), при необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ правильность работы системы.

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 29S-LG43 (оранжево-белой), между общим электронным модулем (GEM) и переключателем указателей поворота. ПРОВЕРЬТЕ правильность работы системы.









Ссылка на эту страницу в разных форматах
HTMLTextBB Code


Комментарии посетителей


Еще нет комментариев



Фокус 2
Фокус 1
