Закрывание участков фар (автомобили выпущенные до 10.2001)
Электрооборудование. Освещение. Форд Фокус 1

Главная > Focus > Фокус 1 > Электрооборудование > Освещение > Закрывание участков фар (автомобили выпущенные до 10.2001)
            0


Все автомобили

ПРИМЕЧАНИЕ: Шаблоны для автомобилей с правосторонним управлением и левосторонним управлением не взаимозаменяемы. Шаблоны для правой фары и левой фары не взаимозаменяемы.

1. Распечатайте правильные шаблоны, данные в конце этой рабочей инструкции.

2. Измерьте размер X на напечатанном шаблоне.

3. Рассчитайте коэффициент увеличения/ уменьшения Y для копировального устройства, используя формулу: Y=ZчXЧ100.
  • X = размер на напечатанном шаблоне в миллиметрах
  • Y = коэффициент увеличения/ уменьшения в процентах.
  • Z = исходный размер в миллиметрах = 25

4. Ксерокопия отпечатанных шаблонов с расчетным коэффициентом увеличения/ уменьшения.
  • Сравните размер X на ксерокопии с исходным размером.

5. Вырежьте подготовленные шаблоны для фар.

6. Вырежьте заштрихованные участки.

Автомобили с левосторонним управлением

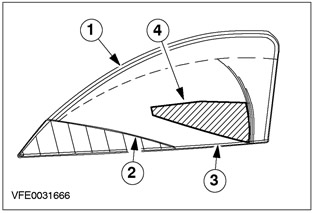

7. ПРИМЕЧАНИЕ: Только правая фара.

Установите шаблон на рассеиватель фары и выверьте его положение.
  • 1. Верхняя линия выверки рассеивателя фары
  • 2. Боковая линия выверки рассеивателя фары
  • 3. Нижняя линия выверки рассеивателя фары
  • 4. Шаблон

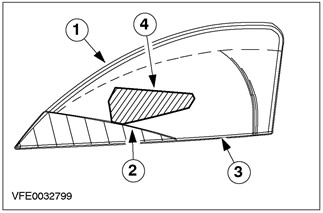

8. ПРИМЕЧАНИЕ: Только левая фара.

Установите шаблон на рассеиватель фары и выверьте его положение.
  • 1. Верхняя линия выверки рассеивателя фары
  • 2. Боковая линия выверки рассеивателя фары
  • 3. Нижняя линия выверки рассеивателя фары
  • 4. Шаблон



Автомобили с правосторонним управлением

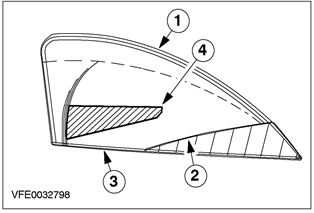

9. ПРИМЕЧАНИЕ: Только правая фара.

Установите шаблон на рассеиватель фары и выверьте его положение.
  • 1. Верхняя линия выверки рассеивателя фары
  • 2. Боковая линия выверки рассеивателя фары
  • 3. Нижняя линия выверки рассеивателя фары
  • 4. Шаблон



10. ПРИМЕЧАНИЕ: Только левая фара.

Установите шаблон на рассеиватель фары и выверьте его положение.
  • 1. Верхняя линия выверки рассеивателя фары
  • 2. Боковая линия выверки рассеивателя фары
  • 3. Нижняя линия выверки рассеивателя фары
  • 4. Шаблон



Все автомобили

11. ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что рассеиватель фары не поцарапан.

Скопируйте контур шаблона на рассеиватель фары, используя соответствующий маркер.

12. Снимите шаблон.

13. ПРИМЕЧАНИЕ: При закрытии участков фары не допускается выход за контуры отмеченного участка в сторону увеличения площади закрытия.

Закройте отмеченный участок черной непрозрачной липкой лентой.

14. Повторите действия по п.п. 11 - 13 для другой фары.

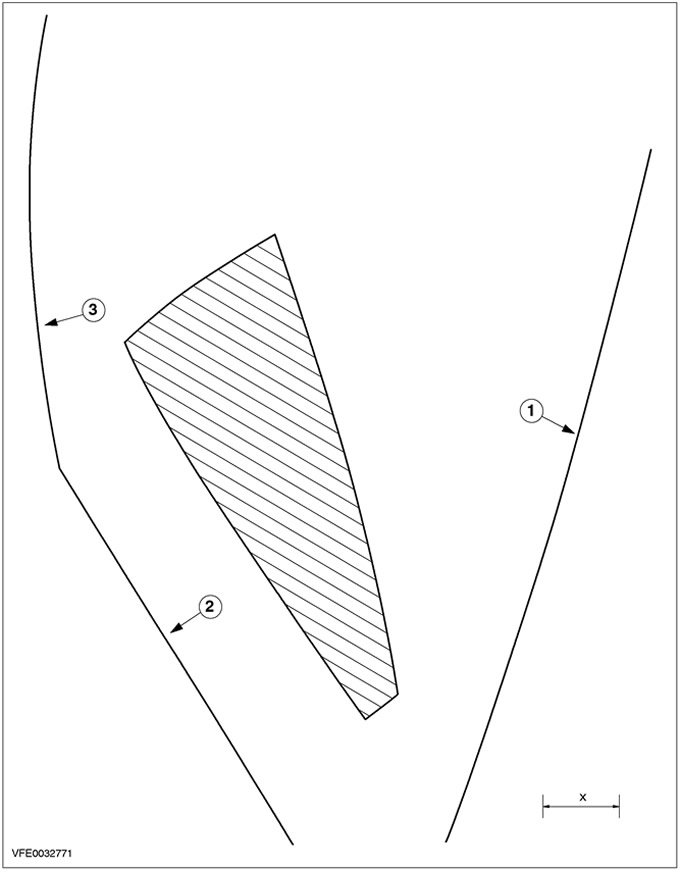

15. Шаблон для автомобилей с левосторонним управлением, правой фары.
  • 1. Верхняя линия выверки рассеивателя фары
  • 2. Боковая линия выверки рассеивателя фары
  • 3. Нижняя линия выверки рассеивателя фары

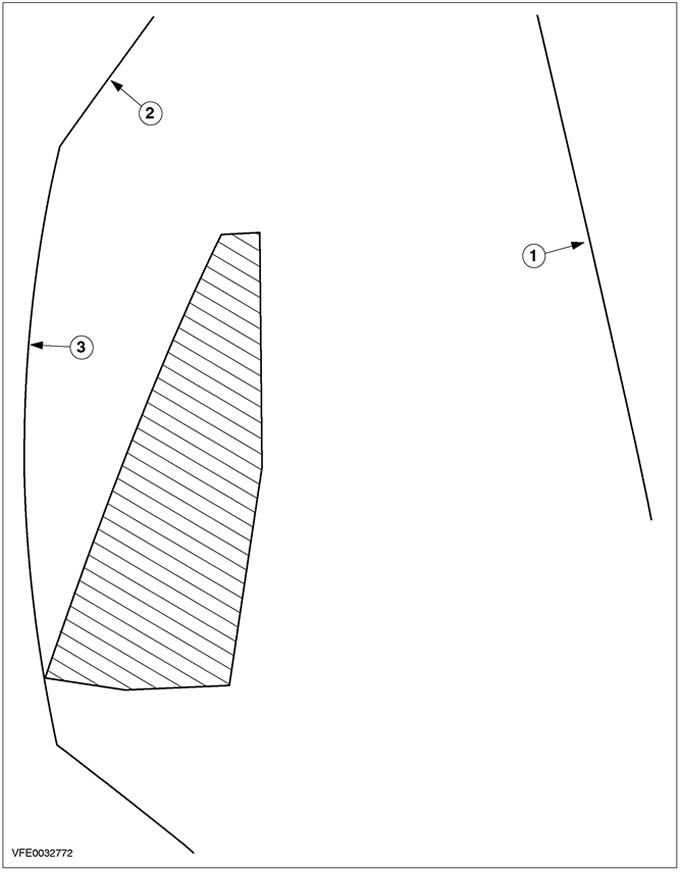

16. Шаблон для автомобилей с левосторонним управлением, левой фары.


  • 1. Верхняя линия выверки рассеивателя фары
  • 2. Боковая линия выверки рассеивателя фары
  • 3. Нижняя линия выверки рассеивателя фары

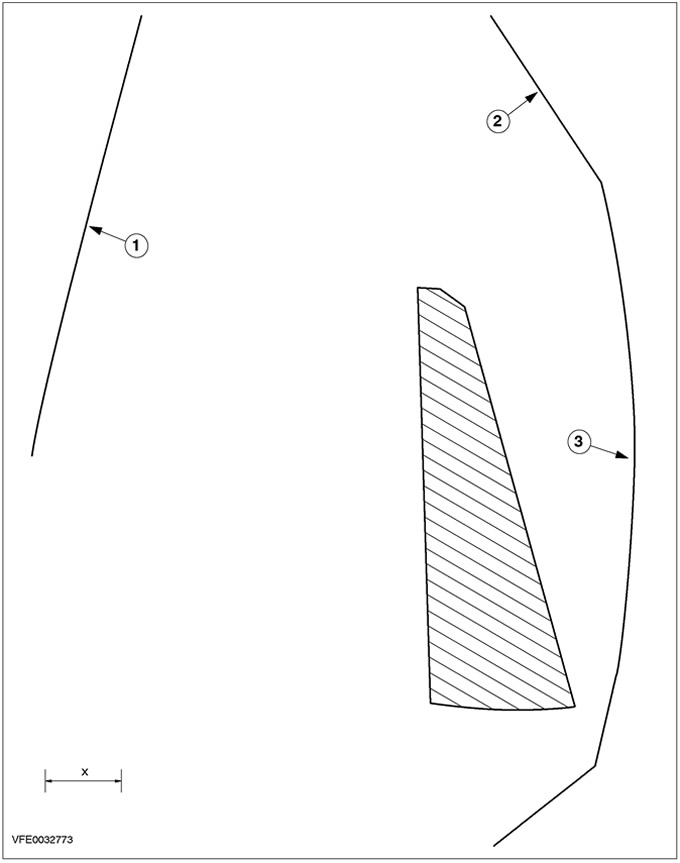

17. Шаблон для автомобилей с правосторонним управлением, правой фары.
  • 1. Верхняя линия выверки рассеивателя фары
  • 2. Боковая линия выверки рассеивателя фары
  • 3. Нижняя линия выверки рассеивателя фары

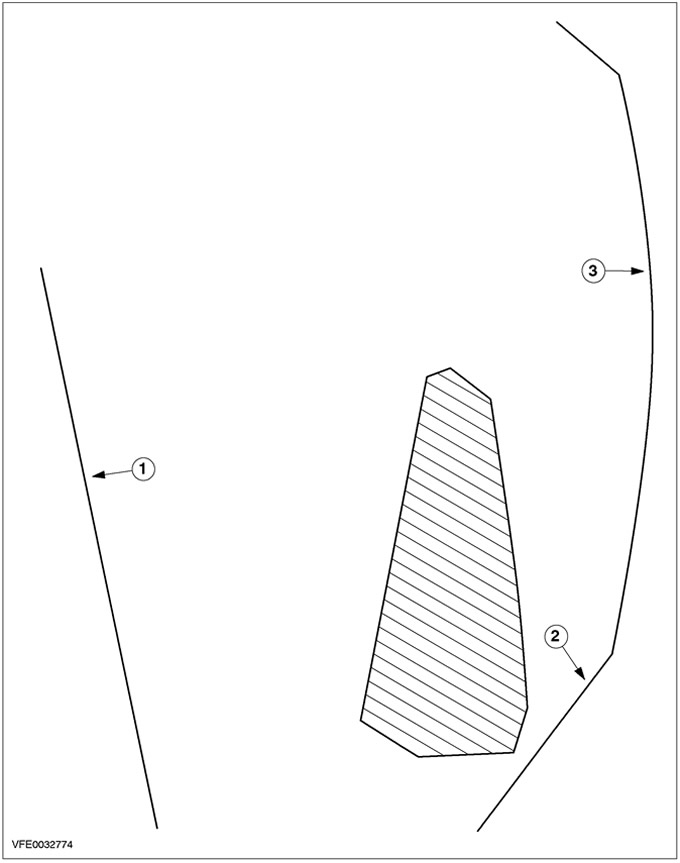

18. Шаблон для автомобилей с правосторонним управлением, левой фары.
  • 1. Верхняя линия выверки рассеивателя фары
  • 2. Боковая линия выверки рассеивателя фары
  • 3. Нижняя линия выверки рассеивателя фары
