Закрывание участков фар (автомобили выпущенные после 10.2001)
Электрооборудование. Фары и освещение. Форд Фокус 1

Главная > Focus > Фокус 1 > Электрооборудование > Фары и освещение > Закрывание участков фар (автомобили выпущенные после 10.2001)
            0

Все автомобили

ПРИМЕЧАНИЕ: Шаблоны для автомобилей с правосторонним и с левосторонним управлением не являются взаимозаменяемыми. Шаблоны для правой фары и левой фары не являются взаимозаменяемыми.

1. Распечатайте правильные шаблоны, приведенные в конце этой инструкции.

2. Измерьте расстояние "Х" на распечатанном шаблоне.

3. Рассчитайте коэффициент увеличения/уменьшения "Y" для фотокопировального аппарата, используя формулу Y=Z(X(100.
  • X = расстояние на распечатанном шаблоне в миллиметрах
  • Y = коэффициент увеличения/уменьшения в процентах.
  • Z = исходное расстояние в миллиметрах = 25

4. Фотокопия распечатанных шаблонов с рассчитанным коэффициентом увеличения/уменьшения.
  • Сравните расстояние "Х" на фотокопии с исходным расстоянием.

5. Вырежьте подготовленные шаблоны для фар.

6. Вырежьте заштрихованные участки.

Автомобили с левосторонним управлением

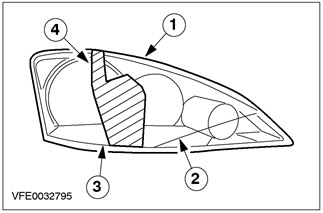

7. ПРИМЕЧАНИЕ: Только правая фара.

Расположите шаблон на рассеивателе фары и выверьте его положение.
  • 1. Верхняя линия совмещения рассеивателя фары
  • 2. Боковая линия совмещения рассеивателя фары
  • 3. Нижняя линия совмещения рассеивателя фары
  • 4. Шаблон

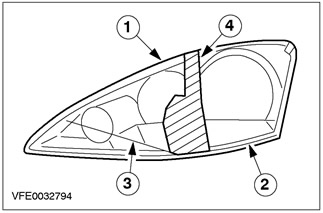

8. ПРИМЕЧАНИЕ: Только левая фара.


Расположите шаблон на рассеивателе фары и выверьте его положение.
  • 1. Верхняя линия совмещения рассеивателя фары
  • 2. Боковая линия совмещения рассеивателя фары
  • 3. Нижняя линия совмещения рассеивателя фары
  • 4. Шаблон



Автомобили с правосторонним управлением

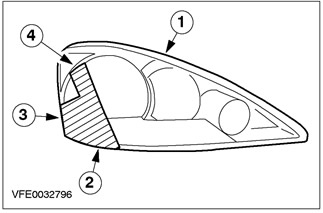

9. ПРИМЕЧАНИЕ: Только правая фара.

Расположите шаблон на рассеивателе фары и выверьте его положение.
  • 1. Верхняя линия совмещения рассеивателя фары
  • 2. Боковая линия совмещения рассеивателя фары
  • 3. Нижняя линия совмещения рассеивателя фары
  • 4. Шаблон

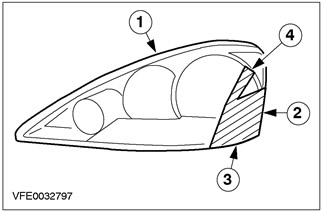

10. ПРИМЕЧАНИЕ: Только левая фара.

Расположите шаблон на рассеивателе фары и выверьте его положение.
  • 1. Верхняя линия совмещения рассеивателя фары
  • 2. Нижняя линия совмещения рассеивателя фары
  • 3. Боковая линия совмещения рассеивателя фары
  • 4. Шаблон



Все автомобили


11. ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что рассеиватель фары не поцарапан.

Переведите контуры шаблона на рассеиватель фары, используя подходящий маркер.

12. Снимите шаблон.

13. ПРИМЕЧАНИЕ: При маскировании фар не выходите за контуры участка.

Нанесите на отмеченный участок черную прозрачную клейкую ленту.

14. Повторите операции 11-13 для другой фары.

15. Шаблон для автомобилей с левосторонним управлением, правая фара.
  • 1. Верхняя линия совмещения рассеивателя фары
  • 2. Боковая линия совмещения рассеивателя фары
  • 3. Нижняя линия совмещения рассеивателя фары

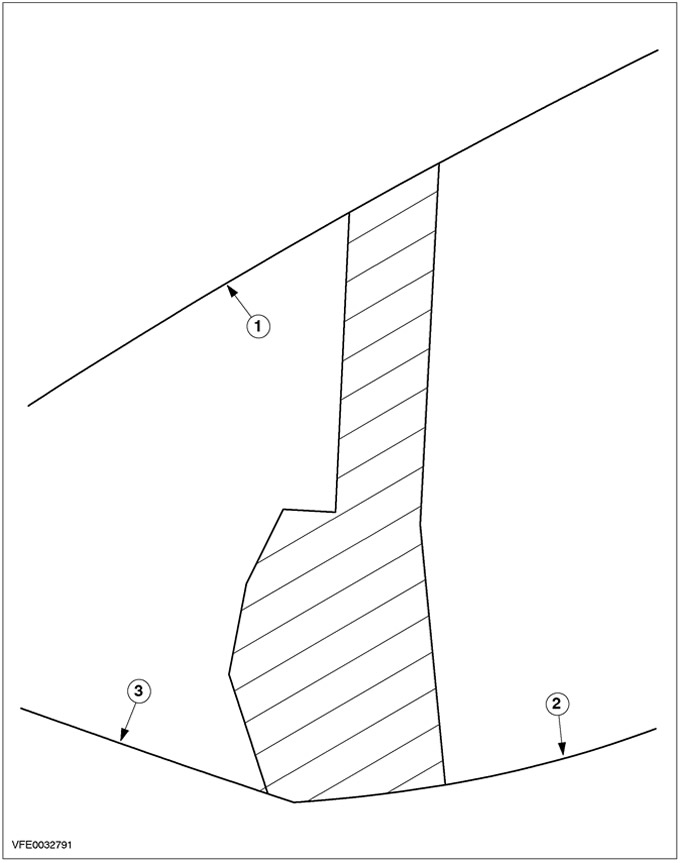

16. Шаблон для автомобилей с левосторонним управлением, левая фара.
  • 1. Верхняя линия совмещения рассеивателя фары
  • 2. Боковая линия совмещения рассеивателя фары
  • 3. Нижняя линия совмещения рассеивателя фары

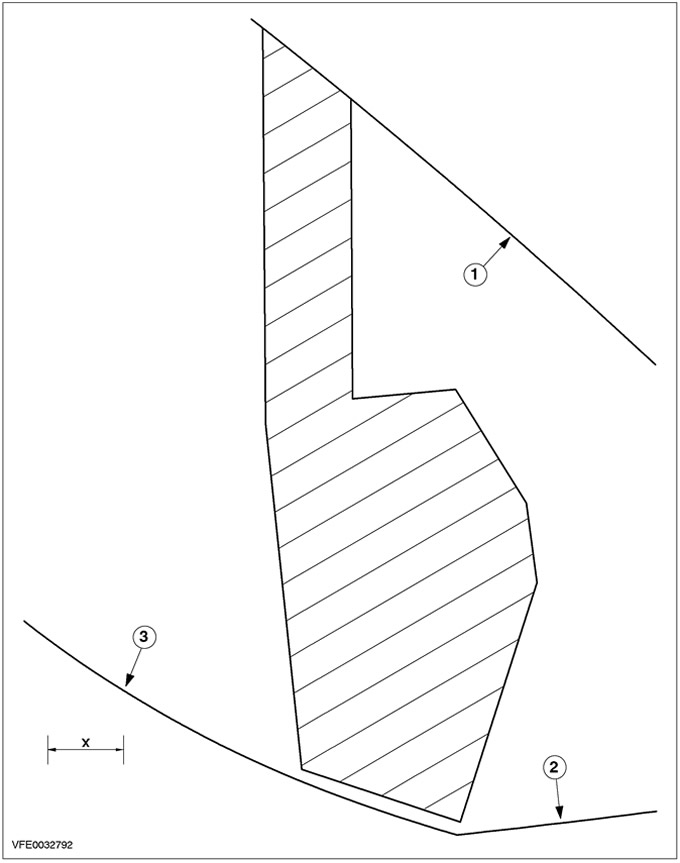

17. Шаблон для автомобилей с правосторонним управлением, правая фара.
  • 1. Верхняя линия совмещения рассеивателя фары
  • 2. Боковая линия совмещения рассеивателя фары
  • 3. Нижняя линия совмещения рассеивателя фары

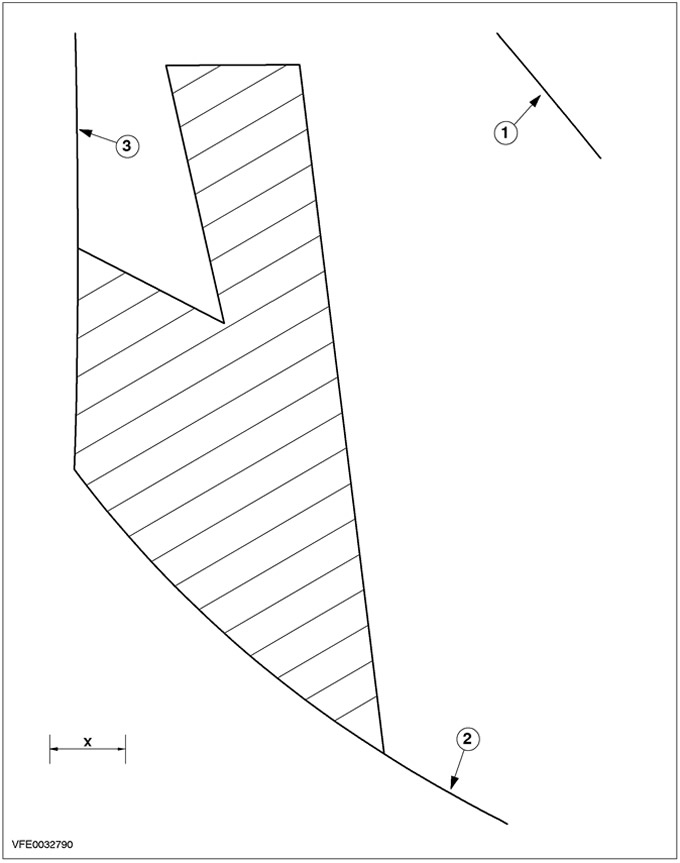

18. Шаблон для автомобилей с правосторонним управлением, левая фара.
  • 1. Верхняя линия совмещения рассеивателя фары
  • 2. Нижняя линия совмещения рассеивателя фары
  • 3. Боковая линия совмещения рассеивателя фары
