Pinpoint-тесты электрического дополнительного отопителя
Электрооборудование. Отопление и вентиляция. Форд Фокус 1

Главная > Focus > Фокус 1 > Электрооборудование > Отопление и вентиляция > Pinpoint-тесты электрического дополнительного отопителя
            0


PINPOINT-ТЕСТ B: ДОПОЛНИТЕЛЬНЫЙ ЭЛЕКТРИЧЕСКИЙ ОТОПИТЕЛЬ С НАГРЕВОМ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ НЕ РАБОТАЕТ/ ЧАСТИЧНО НЕ РАБОТАЕТ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

ПРИМЕЧАНИЕ: Дополнительный электрический отопитель с нагревом охлаждающей жидкости работает только при работающем двигателе (сигнал D + от генератора) и при условии соответствующей эффективности генератора. Температура охлаждающей жидкости не должна превышать 75°C, а наружная температура должна быть ниже 5°C.

B1: ОПРЕДЕЛЕНИЕ УСЛОВИЙ, ПРИ КОТОРЫХ ВОЗНИКАЕТ НЕИСПРАВНОСТЬ

1 Проверьте работу дополнительного электрического отопителя с нагревом охлаждающей жидкости.

• Не работают уровни 1 и 2 дополнительного отопителя с нагревом охлаждающей жидкости?

Да

Перейдите к B2

Нет

Не работает только уровень 1: Перейдите к B5

Не работает только уровень 2: Перейдите к B14

B2: ПРОВЕРКА НАПРЯЖЕНИЯ УПРАВЛЕНИЯ В РЕЛЕ СВЕЧЕЙ ПОДОГРЕВА ДОПОЛНИТЕЛЬНОГО ОТОПИТЕЛЯ, УРОВЕНЬ 1

1 Введите положение OFF.

2 Отсоедините C1002 реле свечей подогрева дополнительного отопителя, уровень 1 (BJB).

3 Ведите положение ON.

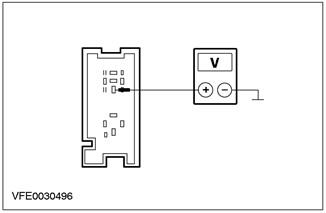

4 Измерьте напряжение между штырем 1 разъема C1002 реле свечей подогрева дополнительного отопителя, уровень 1, электрической цепи 15-RH23 (зелено-красной), со стороны жгута электропроводки, и «массой».

• Регистрируется напряжение аккумулятора?

Да

Перейдите к B3

Нет

НАЙДИТЕ и УСТРАНИТЕ разрыв в электрической цепи 15-RH10 (зелено-красной) между реле поддержания питания и паяным соединением S117, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

B3: ПРОВЕРКА СИГНАЛА ОТ ДАТЧИКА ТЕМПЕРАТУРЫ ВОЗДУХОЗАБОРА

ПРИМЕЧАНИЕ: Датчик температуры воздухозабора встраивается в датчик массового расхода воздуха.

1 Введите положение OFF.

2 Подсоедините диагностический инструмент.

3 Ведите положение ON.

4 Проверьте сигнал температуры воздухозабора, используя WDS.

• Сигнал температуры воздухозабора В ПОРЯДКЕ, т.е. указанное значение температуры вероятно?

Да

Перейдите к B4

Нет

За дополнительной информацией обратитесь к За дополнительной информацией обратитесь к Разделу 303-14.

B4: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ДОПОЛНИТЕЛЬНОГО ЭЛЕКТРИЧЕСКОГО ОТОПИТЕЛЯ С НАГРЕВОМ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

1 Введите положение OFF.

2 Измерьте сопротивление между разъемом C965 дополнительного электрического отопителя с нагревом охлаждающей жидкости, электрической цепи 15-RD22 (зелено-красной), и «массой».

• Сопротивление меньше 1,1 Ом?

Да

ПРОВЕРЬТЕ модуль управления силовым агрегатом (PCM) и при необходимости ЗАМЕНИТЕ его. ПРОВЕРЬТЕ правильность работы системы.

Нет

ПРОВЕРЬТЕ электрическую цепь заземления дополнительного электрического отопителя с нагревом охлаждающей жидкости, при необходимости ОЧИСТИТЕ резьбовое соединение (я) на перегородке. ПРОВЕРЬТЕ правильность работы системы.

B5: ПРОВЕРКА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F24

1 Введите положение OFF.

2 ПРОВЕРЬТЕ Плавкий предохранитель F24 (BJB).

• Плавкий предохранитель исправен?

Да

Перейдите к B6

Нет

ЗАМЕНИТЕ плавкий предохранитель F24 (30 A). ПРОВЕРЬТЕ правильность работы системы. Если плавкий предохранитель перегорает снова, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на «массу», используя схемы электрических соединений.

B6: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЛАВКОМ ПРЕДОХРАНИТЕЛЕ F24

1 Подсоедините Плавкий предохранитель F24 (BJB).

2 Проверьте напряжение в электрической цепи между плавким предохранителем F24 (30 A) и «массой».

• Регистрируется напряжение аккумулятора?

Да

Перейдите к B7

Нет

ВОССТАНОВИТЕ электропитание плавкого предохранителя F24, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

B7: ПРОВЕРКА НАПРЯЖЕНИЯ УПРАВЛЕНИЯ В РЕЛЕ СВЕЧЕЙ ПОДОГРЕВА ДОПОЛНИТЕЛЬНОГО ОТОПИТЕЛЯ, УРОВЕНЬ 1

1 Отсоедините C1002 реле свечей подогрева дополнительного отопителя, уровень 1 (BJB).

2 Ведите положение ON.

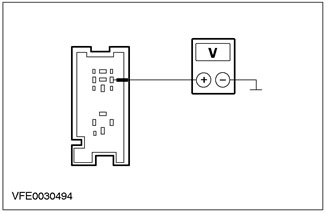

3 Измерьте напряжение между штырем 1 разъема C1002 реле свечей подогрева дополнительного отопителя, уровень 1, электрической цепи 15-RH23 (зелено-красной), со стороны жгута электропроводки, и «массой».

• Регистрируется напряжение аккумулятора?

Да

Перейдите к B8

Нет

НАЙДИТЕ и УСТРАНИТЕ разрыв в электрической цепи 15-RH23 (зелено-красной) между реле свечей подогрева дополнительного отопителя, уровень 1, и паяным соединением S117, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

B8: ПРОВЕРКА НАПРЯЖЕНИЯ В РЕЛЕ СВЕЧЕЙ ПОДОГРЕВА ДОПОЛНИТЕЛЬНОГО ОТОПИТЕЛЯ, УРОВЕНЬ 1

1 Введите положение OFF.

2 Измерьте напряжение между штырем 3 разъема C1002 реле свечей подогрева дополнительного отопителя, уровень 1, электрической цепи 30-RH24 (красной), со стороны жгута электропроводки, и «массой».

• Регистрируется напряжение аккумулятора?

Да

Перейдите к B9

Нет

НАЙДИТЕ и УСТРАНИТЕ разрыв в электрической цепи 30-RH24 (красной) между реле свечей подогрева дополнительного отопителя, уровень 1, и плавким предохранителем F24, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

B9: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ РЕЛЕ СВЕЧЕЙ ПОДОГРЕВА ДОПОЛНИТЕЛЬНОГО ОТОПИТЕЛЯ, УРОВЕНЬ 1, И ДОПОЛНИТЕЛЬНЫМ ЭЛЕКТРИЧЕСКИМ ОТОПИТЕЛЕМ С НАГРЕВОМ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ НА НАЛИЧИЕ РАЗРЫВА.

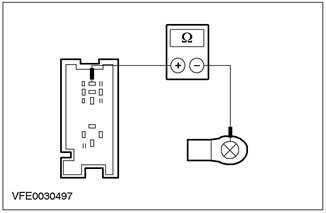

1 Измерьте сопротивление между штырем 5 разъема C1002 реле свечей подогрева, уровень 1, со стороны жгута электропроводки, и разъемом C965 дополнительного электрического отопителя с нагревом охлаждающей жидкости, электрической цепи 15-RD22 (зелено-красной).

• Сопротивление меньше 0,5 Ом?

Да

Перейдите к B10

Нет

НАЙДИТЕ и УСТРАНИТЕ разрыв в электрической цепи между реле свечей подогрева дополнительного отопителя, уровень 1, и дополнительным электрическим отопителем с нагревом охлаждающей жидкости, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

B10: ПРОВЕРКА ДОПОЛНИТЕЛЬНОГО ОТОПИТЕЛЯ С НАГРЕВОМ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

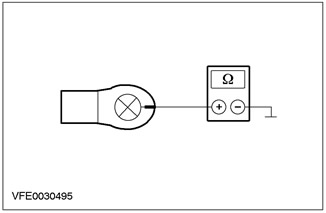

1 Измерьте сопротивление между разъемом C965 дополнительного отопителя с нагревом охлаждающей жидкости, электрической цепи 15-RD22 (зелено-красной), и «массой».

• Сопротивление меньше 1,1 Ом?

Да

Перейдите к B11

Нет

ЗАМЕНИТЕ дополнительный отопитель с нагревом охлаждающей жидкости. ПРОВЕРЬТЕ правильность работы системы.

B11: ПРОВЕРКА РЕЛЕ СВЕЧЕЙ ПОДОГРЕВА ДОПОЛНИТЕЛЬНОГО ОТОПИТЕЛЯ, УРОВЕНЬ 1

1 Проверьте реле свечей подогрева дополнительного отопителя, уровень 1, в соответствии с проверками элементов, описанными в конце этого раздела.

• Реле свечей подогрева дополнительного отопителя, уровень 1, В ПОРЯДКЕ?

Да

Автомобили со 104-штыревым EEC: Перейдите к B12

Автомобили со 121-штыревым EEC: Перейдите к B13

Нет

ЗАМЕНИТЕ реле свечей подогрева дополнительного отопителя, уровень 1. ПРОВЕРЬТЕ правильность работы системы.

B12: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ PCM И РЕЛЕ СВЕЧЕЙ ПОДОГРЕВА ДОПОЛНИТЕЛЬНОГО ОТОПИТЕЛЯ, УРОВЕНЬ 1, НА НАЛИЧИЕ РАЗРЫВА

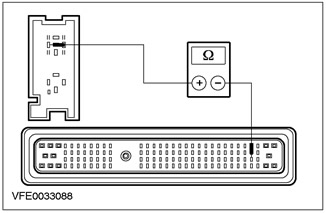

1 Отсоедините C415 PCM.

2 Измерьте сопротивление между штырем 2 разъема C1002 реле свечей подогрева дополнительного отопителя, уровень 1, со стороны жгута электропроводки, и штырем 98 разъема C415 PCM, электрической цепи 31S-RH23 (черно-оранжевой), со стороны жгута электропроводки.

• Сопротивление меньше 2 Ом?

Да

ПРОВЕРЬТЕ PCM и при необходимости ЗАМЕНИТЕ его. ПРОВЕРЬТЕ правильность работы системы.

Нет

НАЙДИТЕ и УСТРАНИТЕ разрыв в электрической цепи между PCM и реле свечей подогрева дополнительного отопителя, уровень 1, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

B13: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ PCM И РЕЛЕ СВЕЧЕЙ ПОДОГРЕВА ДОПОЛНИТЕЛЬНОГО ОТОПИТЕЛЯ, УРОВЕНЬ 1, НА НАЛИЧИЕ РАЗРЫВА

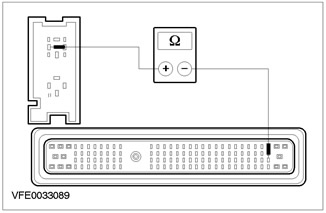

1 Отсоедините C414 PCM.

2 Измерьте сопротивление между штырем 1 разъема C1002 реле свечей подогрева дополнительного отопителя, уровень 2, со стороны жгута электропроводки, и штырем 61 разъема C414 PCM, электрической цепи 31S-RH23 (черно-оранжевой), со стороны жгута электропроводки.

• Сопротивление меньше 2 Ом?

Да

ПРОВЕРЬТЕ PCM и при необходимости ЗАМЕНИТЕ его. ПРОВЕРЬТЕ правильность работы системы.

Нет

НАЙДИТЕ и УСТРАНИТЕ разрыв в электрической цепи между PCM и реле свечей подогрева дополнительного отопителя, уровень 1, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

B14: ПРОВЕРКА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F3

1 Введите положение OFF.

2 ПРОВЕРЬТЕ Плавкий предохранитель F3 (BJB).

• Плавкий предохранитель исправен?

Да

Перейдите к B15

Нет

ЗАМЕНИТЕ плавкий предохранитель F3 (40 A). ПРОВЕРЬТЕ правильность работы системы. Если плавкий предохранитель перегорает снова, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на «массу», используя схемы электрических соединений.

B15: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЛАВКОМ ПРЕДОХРАНИТЕЛЕ F3

1 Подсоедините Плавкий предохранитель F3 (BJB).

2 Проверьте напряжение в электрической цепи между плавким предохранителем F3 (40 A) и «массой».

• Регистрируется напряжение аккумулятора?

Да

Перейдите к B16

Нет

ВОССТАНОВИТЕ электропитание плавкого предохранителя F3, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

B16: ПРОВЕРКА НАПРЯЖЕНИЯ УПРАВЛЕНИЯ В РЕЛЕ СВЕЧЕЙ ПОДОГРЕВА ДОПОЛНИТЕЛЬНОГО ОТОПИТЕЛЯ, УРОВЕНЬ 2

1 Отсоедините C1010 реле свечей подогрева дополнительного отопителя, уровень 2 (BJB).

2 Ведите положение ON.

3 Измерьте напряжение между штырем 1 разъема C1010 реле свечей подогрева дополнительного отопителя, уровень 2, электрической цепи 15-RH25 (черно-зеленой), со стороны жгута электропроводки, и «массой».

• Регистрируется напряжение аккумулятора?

Да

Перейдите к B17

Нет

НАЙДИТЕ и УСТРАНИТЕ разрыв в электрической цепи 15-RH25 (черно-зеленой) между реле свечей подогрева дополнительного отопителя, уровень 2, и паяным соединением S117, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

B17: ПРОВЕРКА НАПРЯЖЕНИЯ В РЕЛЕ СВЕЧЕЙ ПОДОГРЕВА ДОПОЛНИТЕЛЬНОГО ОТОПИТЕЛЯ, УРОВЕНЬ 2

1 Введите положение OFF.

2 Измерьте напряжение между штырем 3 разъема C1010 реле свечей подогрева дополнительного отопителя, уровень 2, электрической цепи 30-RH26 (красной), со стороны жгута электропроводки, и «массой».

• Регистрируется напряжение аккумулятора?

Да

Перейдите к B18

Нет

НАЙДИТЕ и УСТРАНИТЕ разрыв в электрической цепи 30-RH26 (красной) между реле свечей подогрева дополнительного отопителя, уровень 2, и плавким предохранителем F3, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

B18: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ РЕЛЕ СВЕЧЕЙ ПОДОГРЕВА ДОПОЛНИТЕЛЬНОГО ОТОПИТЕЛЯ, УРОВЕНЬ 2, И ДОПОЛНИТЕЛЬНЫМ ЭЛЕКТРИЧЕСКИМ ОТОПИТЕЛЕМ С НАГРЕВОМ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ НА НАЛИЧИЕ РАЗРЫВА.

1 Измерьте сопротивление между штырем 5 разъема C1010 реле свечей подогрева дополнительного отопителя, уровень 2, со стороны жгута электропроводки, и разъемом C967 дополнительного электрического отопителя с нагревом охлаждающей жидкости, со стороны жгута электропроводки.

• Сопротивление меньше 0,5 Ом?

Да

Перейдите к B19

Нет

НАЙДИТЕ и УСТРАНИТЕ разрыв в электрической цепи между реле свечей подогрева дополнительного отопителя, уровень 2, и дополнительным электрическим отопителем с нагревом охлаждающей жидкости, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

B19: ПРОВЕРКА ДОПОЛНИТЕЛЬНОГО ОТОПИТЕЛЯ С НАГРЕВОМ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

1 Измерьте сопротивление между разъемом C966 дополнительного отопителя с нагревом охлаждающей жидкости, электрической цепи 15-RD23 (черно-зеленой), и «массой».

• Сопротивление меньше 0,8 Ом?

Да

Перейдите к B20

Нет

ЗАМЕНИТЕ дополнительный отопитель с нагревом охлаждающей жидкости. ПРОВЕРЬТЕ правильность работы системы.

B20: ПРОВЕРКА РЕЛЕ СВЕЧЕЙ ПОДОГРЕВА ДОПОЛНИТЕЛЬНОГО ОТОПИТЕЛЯ, УРОВЕНЬ 2

1 Проверьте реле свечей подогрева дополнительного отопителя, уровень 2, в соответствии с проверками элементов, описанными в конце этого раздела.

• Реле свечей подогрева дополнительного отопителя, уровень 2, В ПОРЯДКЕ?

Да

Автомобили со 104-штыревым EEC: Перейдите к B21

Автомобили со 121-штыревым EEC: Перейдите к B22

Нет

ЗАМЕНИТЕ реле свечей подогрева дополнительного отопителя, уровень 2. ПРОВЕРЬТЕ правильность работы системы.

B21: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ PCM И РЕЛЕ СВЕЧЕЙ ПОДОГРЕВА ДОПОЛНИТЕЛЬНОГО ОТОПИТЕЛЯ, УРОВЕНЬ 2, НА НАЛИЧИЕ РАЗРЫВА

1 Отсоедините C415 PCM.

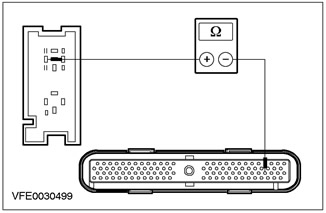

2 Измерьте сопротивление между штырем 2 разъема C1010 реле свечей подогрева дополнительного отопителя, уровень 2, со стороны жгута электропроводки, и штырем 75 разъема C415, электрической цепи 31S-RH25 (черно-зеленой), со стороны жгута электропроводки.

• Сопротивление меньше 2 Ом?

Да

ПРОВЕРЬТЕ PCM и при необходимости ЗАМЕНИТЕ его. ПРОВЕРЬТЕ правильность работы системы.

Нет

НАЙДИТЕ и УСТРАНИТЕ разрыв в электрической цепи между PCM и реле свечей подогрева дополнительного отопителя, уровень 2, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

B22: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ PCM И РЕЛЕ СВЕЧЕЙ ПОДОГРЕВА ДОПОЛНИТЕЛЬНОГО ОТОПИТЕЛЯ, УРОВЕНЬ 2, НА НАЛИЧИЕ РАЗРЫВА

1 Отсоедините C414 PCM.

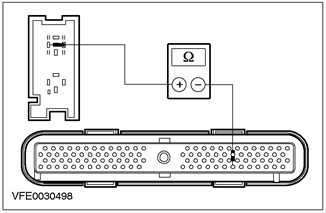

2 Измерьте сопротивление между штырем 2 разъема C1010 реле свечей подогрева дополнительного отопителя, уровень 2, со стороны жгута электропроводки, и штырем 62 разъема C414, электрической цепи 31S-RH25 (черно-зеленой), со стороны жгута электропроводки.

• Сопротивление меньше 2 Ом?

Да

ПРОВЕРЬТЕ PCM и при необходимости ЗАМЕНИТЕ его. ПРОВЕРЬТЕ правильность работы системы.

Нет

НАЙДИТЕ и УСТРАНИТЕ разрыв в электрической цепи между PCM и реле свечей подогрева дополнительного отопителя, уровень 2, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.



Проверки элементов


Реле свечей подогрева дополнительного отопителя


1. Проверьте нормально разомкнутый контакт в непереключаемом состоянии.

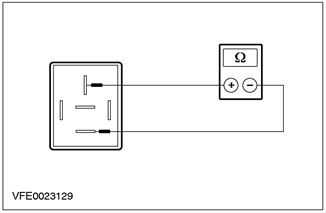

  • Измерьте сопротивление между штырями 3 и 5 реле, со стороны элемента.
  • Зарегистрировано сопротивление больше 10 кОм? Если да, перейдите к п.2. Если нет, замените реле.



2. Проверьте нормально разомкнутый контакт в переключаемом состоянии.

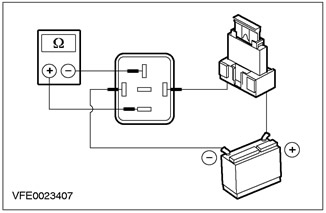

  • Используя проверочный провод с плавким предохранителем (1 A), соедините штырь 1 реле, со стороны элемента, с положительной клеммой аккумулятора.
  • Используя проверочный провод, соедините штырь 2 реле, со стороны элемента, с отрицательной клеммой аккумулятора.
  • Измерьте сопротивление между штырями 3 и 5 реле, со стороны элемента.
  • Сопротивление меньше 2 Ом? Если да, реле В ПОРЯДКЕ. Если нет, ЗАМЕНИТЕ реле.
