Телематика - Pinpoint-тесты

            0

ПРИМЕЧАНИЕ: Для выполнения всех электрических измерений используйте цифровой мультиметр.


PINPOINT-ТЕСТ A: НА АУДИОБЛОКЕ ОТОБРАЖАЕТСЯ NO SVC

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРЬТЕ СОЕДИНЕНИЕ АНТЕННЫ

ПРЕДОСТЕРЕЖЕНИЕ: При снятии электрических измерений разъемы кабеля антенны не допускается замыкать накоротко щупами цифрового мультиметра, поскольку это приведет к повреждению кабеля антенны и потребуется установка кабеля антенны.

1 УДОСТОВЕРЬТЕСЬ в том, что все разъемы кабеля антенны состыкованы.

• Разъемы кабеля антенны состыкованы?

Да

Перейдите к A2

Нет

СОСТЫКУЙТЕ разъемы антенны. Проверьте правильность работы системы.

A2: ПРОВЕРЬТЕ КАБЕЛЬ АНТЕННЫ НА РАЗМЫКАНИЕ

1 Отсоедините Разъемы антенны..

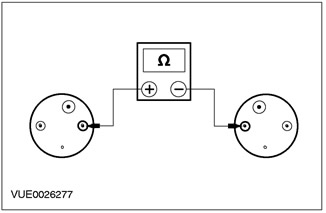

2 Измерьте сопротивление между верхним разъемом кабеля антенны и нижним разъемом кабеля антенны.

• Сопротивление составляет менее 5 Ом?

Да

УСТАНОВИТЕ новое основание антенны. Проверьте правильность работы системы. Если неисправность не устранена, УСТАНОВИТЕ новый блок управления телематической системы. Проверьте правильность работы системы.

Нет

УСТАНОВИТЕ новый кабель антенны. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ B: НА АУДИОБЛОКЕ ОТОБРАЖАЕТСЯ GPS


СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРЬТЕ СОЕДИНЕНИЕ АНТЕННЫ

ПРЕДОСТЕРЕЖЕНИЕ: При снятии электрических измерений разъемы кабеля антенны не допускается замыкать накоротко щупами цифрового мультиметра, поскольку это приведет к повреждению кабеля антенны и потребуется установка кабеля антенны.

1 УДОСТОВЕРЬТЕСЬ в том, что все разъемы кабеля антенны состыкованы.

• Разъемы кабеля антенны состыкованы?

Да

Перейдите к B2

Нет

СОСТЫКУЙТЕ разъемы антенны. ПРОВЕРЬТЕ правильность работы системы.

B2: ПРОВЕРЬТЕ КАБЕЛЬ АНТЕННЫ НА РАЗМЫКАНИЕ

1 Отсоедините Разъемы кабеля антенны.

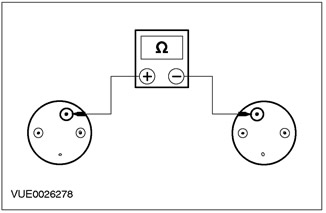

2 Измерьте сопротивление между верхним разъемом кабеля антенны и нижним разъемом кабеля антенны.

• Сопротивление составляет менее 5 Ом?

Да

Перейдите к B3

Нет

УСТАНОВИТЕ новый кабель антенны. ПРОВЕРЬТЕ правильность работы системы.

B3: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ОСНОВАНИИ АНТЕННЫ

1 Подсоедините Нижний разъем антенны.

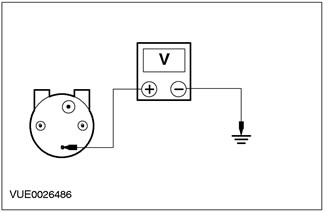

2 Измерьте напряжение между верхним разъемом кабеля антенны и "массой".

• Напряжение составляет более 10 В?

Да

УСТАНОВИТЕ новое основание антенны. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новый кабель антенны. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ C: НА АУДИОБЛОКЕ ОТОБРАЖАЕТСЯ SPEEDSIG


СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C1: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-MD15 (ЗЕЛЕНУЮ/ЧЕРНУЮ) НА НАЛИЧИЕ НАПРЯЖЕНИЯ

1 Ведите положение ON.

2 Отсоедините Блок управления телематической системы - C521.

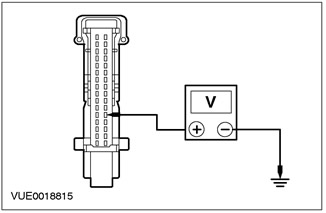

3 Измерьте напряжение между штырем 28 C521 блока управления телематической системы, электрической цепи 15-MD15 (зеленой/черной), со стороны электропроводки, и "массой".

• Напряжение составляет более 10 В?

Да

Перейдите к C2

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь. ВЫПОЛНИТЕ Проверки элементов, описанные в этом разделе.

C2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 8-MD24B (БЕЛУЮ/ЗЕЛЕНУЮ) НА РАЗМЫКАНИЕ

1 Введите положение OFF.

2 Отсоедините Центр информации и сообщений - C63.

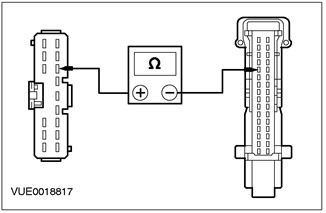

3 Измерьте сопротивление между штырем 5 C521 блока управления телематической системы, электрической цепи 8-MD24B (белой/зеленой), со стороны электропроводки, и штырем 9 C63 центра информации и сообщений, электрической цепи 8-MD24B (белой/зеленой), со стороны электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

За дополнительной информацией обратитесь к Разделу 310-03.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь. ВЫПОЛНИТЕ Проверки элементов, описанные в этом разделе.



PINPOINT-ТЕСТ D: НА АУДИОБЛОКЕ ОТОБРАЖАЕТСЯ AIRBAG


СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D1: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-MD15 (ЗЕЛЕНУЮ/ЧЕРНУЮ) НА НАЛИЧИЕ НАПРЯЖЕНИЯ

1 Ведите положение ON.

2 Отсоедините Блок управления телематической системы - C521.

3 Измерьте напряжение между штырем 28 C521 блока управления телематической системы, электрической цепи 15-MD15 (зеленой/черной), со стороны электропроводки, и "массой".

• Напряжение составляет более 10 В?

Да

Перейдите к D2

Нет

Отремонтируйте электрическую цепь. ВЫПОЛНИТЕ Проверки элементов, описанные в этом разделе.

D2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 91S-AJ14B (ЧЕРНУЮ/ЗЕЛЕНУЮ) НА РАЗМЫКАНИЕ

1 Введите положение OFF.

2 Отсоедините Монитор диагностики подушки безопасности - C424.

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением любых работ, связанных со вспомогательной удерживающей системой и примыкающими элементами, требуется отключить источник резервного аккумуляторного питания. Несоблюдение этой инструкции может привести к непредвиденному раскрыванию подушки безопасности и явиться причиной травм. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B.

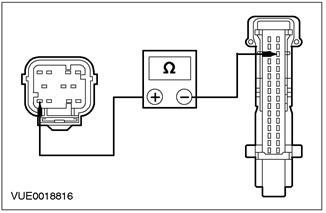

3 Измерьте сопротивление между штырем 19 C521 блока управления телематической системы, электрической цепи 91S-AJ14B (черной/зеленой), со стороны электропроводки, и штырем 1 C424 монитора диагностики подушки безопасности, электрической цепи 91S-AJ14B (черной/зеленой), со стороны электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B.

Нет

Отремонтируйте электрическую цепь. ВЫПОЛНИТЕ Проверки элементов, описанные в этом разделе.



Проверки элементов


Пробный вызов


ПРИМЕЧАНИЕ: Эта проверка доступна, только если неисправности отсутствуют или все неисправности были устранены. На это указывает сообщение SYS OK на дисплее аудиоблока при вхождении в Режим самодиагностики.



ПРИМЕЧАНИЕ: Эту проверку требуется выполнять, когда автомобиль находится за пределами мастерской, и в непосредственной близости отсутствуют большие здания/сооружения и металлические предметы, что позволяет антенне GPS принимать сигналы более трех спутников GPS.


ПРИМЕЧАНИЕ: Для того чтобы выйти из Режима самодиагностики вручную, нажмите на кнопку MENU.


1. Войдите в Режим самодиагностики.

2. Нажмите на кнопку SEEK аудиоблока.

3. Во время установки соединения на дисплее аудиоблока появится надпись TESTCALL и CALLING.

4. Во время соединения на дисплее аудиоблока попеременно отображается надпись TESTCALL и текущая мощность сигнала.

5. Когда соединение с центром вызовов телематической системы Ford установлено, оператор телематической системы Ford объявляет, что вы успешно соединились с центром вызовов телематической системы Ford.

6. После объявления оператора телематической системы Ford соединение прекращается и происходит автоматический выход из Режима самодиагностики. На дисплее аудиоблока появляется надпись SRV END и время соединения.
