Антенна сотового телефона - снятие и установка

Снятие

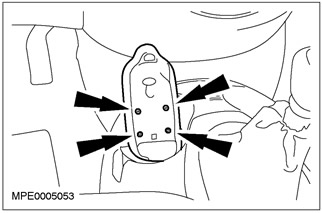

1. Отсоедините кронштейн для трубки сотового телефона.



2. Снимите резиновый коврик подставки для чашки.

3. Выверните винты крепления центральной консоли.



4. Снимите пепельницу (при наличии).

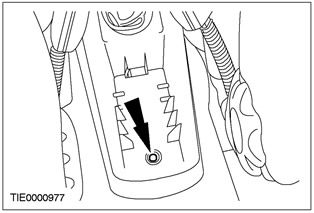

5. Выверните винт крепления в задней части центральной консоли.

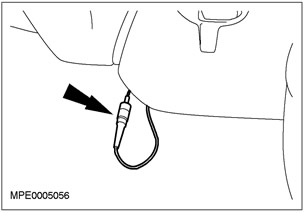

6. Расстыкуйте электрический разъем антенны.

• Поднимите центральную консоль и расстыкуйте электрический антенны.

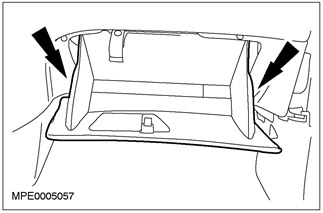

7. Открепите отделение для перчаток, нажав на боковые панели.

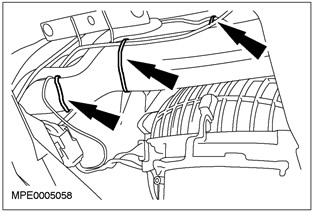

8. Отсоедините антенный кабель от поперечины кузова автомобиля.

• Перережьте хомуты.

9. Снимите панель отделки стойки А. За дополнительной информацией обратитесь к Разделу 501-05.


10.

ПРИМЕЧАНИЕ: Антенна приклеена к лобовому стеклу. Если лобовое стекло снято, требуется установить новую антенну.

Снимите и отбракуйте антенну.

Установка

1.

ПРЕДОСТЕРЕЖЕНИЕ: Перед установкой антенны очистите лобовое стекло тампоном, смоченным спиртом.

ПРИМЕЧАНИЕ: Установите новую антенну.

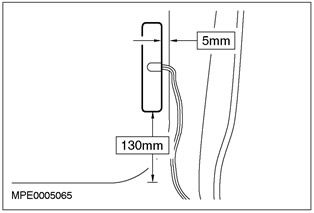

ПРИМЕЧАНИЕ: Антенну требуется установить в показанном положении.

Для установки выполните процедуру снятия в обратной последовательности.
