PINPOINT-ТЕСТ A: СИСТЕМА ПРОТИВОУГОННОЙ СИГНАЛИЗАЦИИ РАБОТАЕТ СО СБОЯМИ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: CАМОПРОВЕРКА ВХОДНЫХ И ВЫХОДНЫХ СИГНАЛОВ CSM

1 Убедитесь в том, что двери, дверь/крышка багажного отделения и капот полностью открыты

2 Выполните самопроверку модуля CSM. За дополнительной информацией обратитесь к Самопроверка имеющейся в этом разделе..

• Все протестированные входные сигналы срабатывают правильно?

Да

Для автомобилей с функцией сканирования салона, Перейдите к A2 Для автомобилей без функции санирования салона, ИЗВЛЕКИТЕ коды DTC. При отсутствии кодов DTC ПРОВЕРЬТЕ правильность работы системы.

Нет

Если при открывании капота отсутствует звуковой сигнал системы противоугонной сигнализации, Перейдите к A6

Если звуковой сигнал системы противоугонной сигнализации не срабатывает, Перейдите к A9

Если лампы указателей поворота не мигают, Перейдите к A11

Если отсутствует ответный сигнал:

Дистанционный передатчик За дополнительной информацией обратитесь к Разделу 501-14.

Управления дверью с помощью ключа (переключатель включения/ выключения), Перейдите к A13

Дверного переключателя ламп освещения салона (переключатель включения/ выключения), Перейдите к A18

Управления задней дверью багажного отделения с помощью ключа (переключатель включения/ выключения), Перейдите к A19

Переключатель ламп освещения салона в задней двери багажного отделения Перейдите к A22

A2: ПРОВЕРКА ДАТЧИКОВ СКАНИРОВАНИЯ САЛОНА

1 Частично опустите стекло левой двери, затем включите противоугонную систему.

2 Выждите приблизительно одну минуту, затем проведите рукой над левым датчиком сканирования.

3 Поднимите стекло левой двери. Частично опустите стекло правой двери, затем включите противоугонную систему.

4 Выждите приблизительно одну минуту, затем проведите рукой над правым датчиком сканирования.

• Выключение сигнализации выполнено по команде каждого из датчиков?

Да

ИЗВЛЕКИТЕ коды DTC. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к A3

A3: ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ ДАТЧИКОВ СКАНИРОВАНИЯ САЛОНА

1 Отсоедините C452 модуля CSM.

2 Отсоедините C453 левого датчика сканирования салона.

3 Отсоедините C454 правого датчика сканирования салона.

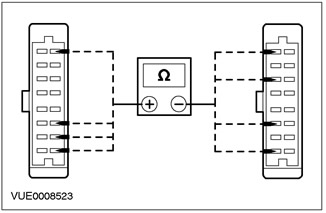

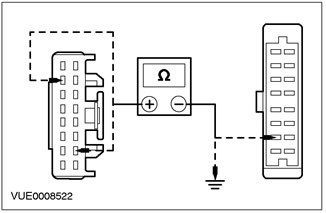

4 Измерьте сопротивление между штырем 6 разъема C453 датчика сканирования салона, электрической цепи 8-GL10 (белой), со стороны электропроводки, и штырем 14 разъема C452 CSM, электрической цепи 8-GL10 (белой), со стороны электропроводки.

- Измерьте сопротивление между штырем 7 разъема C453 датчика сканирования салона, электрической цепи 7-GL10 (желтой), со стороны электропроводки, и штырем 13 разъема C452 CSM, электрической цепи 7-GL1 (желтой), со стороны электропроводки.

- Измерьте сопротивление между штырем 5 разъема C453 датчика сканирования салона, электрической цепи 31-GL10 (черной), со стороны электропроводки, и «массой».

• Сопротивление во всех случаях меньше 5 Ом?

Да

Перейдите к A4

Нет

ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новую электропроводку датчика сканирования салона. ПРОВЕРЬТЕ правильность работы системы.

A4: ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ ДАТЧИКА СКАНИРОВАНИЯ САЛОНА

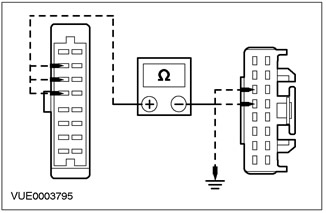

1 Измерьте сопротивление между штырем 15 разъема C454 датчика сканирования салона, электрической цепи 31-GL17 (черной), со стороны электропроводки, и «массой».

- Измерьте сопротивление между штырем 2 разъема C454 датчика сканирования салона, электрической цепи 7-GL17 (желто-красной), со стороны электропроводки, и штырем 13 разъема C452 CSM, электрической цепи 7-GL1 (желтой), со стороны электропроводки.

• Сопротивление во всех случаях меньше 5 Ом?

Да

Перейдите к A5

Нет

ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новую электропроводку датчика сканирования салона. ПРОВЕРЬТЕ правильность работы системы.

A5: ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ ДАТЧИКА СКАНИРОВАНИЯ САЛОНА

1 Измерьте сопротивление между штырем 1 (серым), штырем 3 (голубым), штырем 14 (серо-красным), штырем 16 (красно-голубым) разъема C454 датчика сканирования салона, со стороны электропроводки, и штырем 8 (серым), штырем 9 (голубым), штырем 10 (серо-красным) и штырем 11 (красно-голубым) разъема C453 датчика сканирования салона, со стороны электропроводки.

• Сопротивление во всех случаях меньше 5 Ом?

Да

ИЗВЛЕКИТЕ коды DTC. Если коды DTC отсутствуют, ПРОВЕРЬТЕ правильность работы системы. Если неисправность не устранена, УСТАНОВИТЕ новый датчик сканирования салона. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новую электропроводку датчика сканирования салона. ПРОВЕРЬТЕ правильность работы системы.

A6: ПРОВЕРКА СИГНАЛА ОТ ПЕРЕКЛЮЧАТЕЛЯ КАПОТА К МОДУЛЮ CSM

1 Отсоедините C452 модуля CSM.

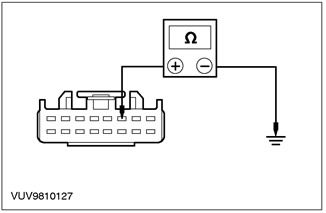

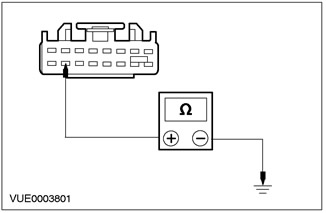

2 Измерьте сопротивление между штырем 3 разъема C452 CSM, электрической цепи 31S-GL7A (черно-желтой), со стороны электропроводки, и «массой». Снимите показания при закрытом капоте и при открытом капоте.

• Сопротивление меньше 5 Ом при закрытом капоте и более 10 000 Ом при открытом капоте?

Да

ИЗВЛЕКИТЕ коды DTC. Если коды DTC отсутствуют, ПРОВЕРЬТЕ правильность работы системы. Если неисправность не устранена, УСТАНОВИТЕ новый модуль CSM, За дополнительной информацией обратитесь к Разделу 419-10. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к A8

A7: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ КАПОТА

1 Отсоедините C897 переключателя капота.

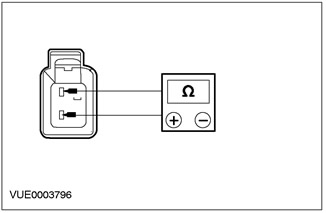

2 Измерьте сопротивление между штырями 1 и 2 разъема C897 переключателя капота, со стороны элемента. Снимите показания при нажатом и ненажатом штоке переключателя.

• Сопротивление меньше 5 Ом при ненажатом штоке переключателя и более 10 000 Ом при нажатом штоке переключателя?

Да

Перейдите к A8

Нет

УСТАНОВИТЕ новый переключатель капота. ПРОВЕРЬТЕ правильность работы системы.

A8: ПРОВЕРКА ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ КАПОТА

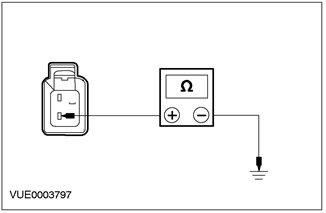

1 Измерьте сопротивление между штырем 2 разъема C897 переключателя капота, электрической цепи 31-GL7 (черно-желтой), со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-GL7 (черно-желтую). ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31-GL7 (черно-желтую). ПРОВЕРЬТЕ правильность работы системы.

A9: ПРОВЕРКА СИГНАЛА ЗАЗЕМЛЕНИЯ, НАПРАВЛЕННОГО К ЗВУКОВОМУ СИГНАЛУ СИСТЕМЫ ПРОТИВОУГОННОЙ СИГНАЛИЗАЦИИ

1 Отсоедините C811 звукового сигнала системы противоугонной сигнализации.

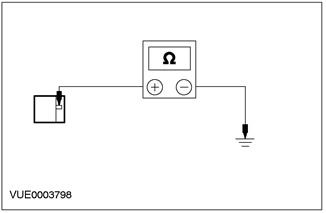

2 Измерьте сопротивление между штырем разъема C811 системы противоугонной сигнализации, электрической цепи 29S-GL26 (оранжево-зеленой), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

ОЧИСТИТЕ и ПОДТЯНИТЕ КРЕПЛЕНИЕ опоры звукового сигнала системы противоугонной сигнализации. ПРОВЕРЬТЕ правильность работы системы. Если неисправность не устранена, УСТАНОВИТЕ новый звуковой сигнал системы противоугонной сигнализации. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 29S-GL26 (оранжево-голубую). ПРОВЕРЬТЕ правильность работы системы.

A10: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 29S-GL26 (ОРАНЖЕВО-ЗЕЛЕНОЙ) НА НАЛИЧИЕ РАЗРЫВА

1 Измерьте сопротивление между штырем 1 разъема C811 звукового сигнала, электрической цепи 29S-GL26 (оранжево-зеленой), со стороны электропроводки, и штырем 8 разъема C452 CSM, со стороны жгута электропроводки.

• Сопротивление меньше 5 Ом?

Да

ИЗВЛЕКИТЕ коды DTC. Если коды DTC отсутствуют, ПРОВЕРЬТЕ правильность работы системы. Если неисправность не устранена, УСТАНОВИТЕ новый модуль CSM. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 29S-GL26 (оранжево-голубую). ПРОВЕРЬТЕ правильность работы системы.

A11: ПРОВЕРКА РАБОТЫ ЛАМП АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ

1 Задействуйте лампы аварийной световой сигнализации при помощи переключателя аварийной световой сигнализации.

• Лампы аварийной световой сигнализации работают?

Да

Перейдите к A12

Нет

За дополнительной информацией обратитесь к Разделу 417-01.

A12: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 31S-LG8 (ЧЕРНО-ОРАНЖЕВОЙ) НА НАЛИЧИЕ РАЗРЫВА

1 Введите положение OFF.

2 Отсоедините C452 CSM.

3 Отсоедините C458 переключателя аварийной световой сигнализации.

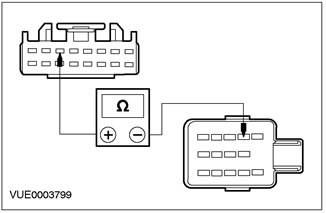

4 Измерьте сопротивление между штырем 6 разъема C452 CSM, электрической цепи 31S-LG8 (черно-оранжевой), со стороны электропроводки, и штырем 5 разъема C458 переключателя аварийной световой сигнализации, со стороны электропроводки.

• Сопротивление меньше 5 Ом?

Да

УСТАНОВИТЕ новый разъем CSM. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-LG8 (черно-оранжевую). ПРОВЕРЬТЕ правильность работы системы.

A13: ПРОВЕРКА РАБОТЫ ЗАМКОВ ДВЕРЕЙ

1 Задействуйте замки дверей при помощи ключа в двери водителя и в двери пассажира.

• Замки запираются и отпираются правильно?

Да

Перейдите к A14

Нет

За дополнительной информацией обратитесь к Разделу 501-14.

A14: ПРОВЕРКА СИГНАЛА ОТ ЗАМКА ДВЕРИ К CSM

1 Отсоедините C452 CSM.

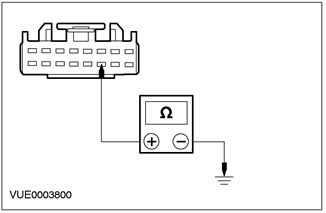

2 Измерьте сопротивление между штырем 11 разъема C452 CSM, электрической цепи 31S-AA61B (со стороны водителя) или 31S-AA61A (со стороны пассажира) (черно-голубой), со стороны электропроводки, и «массой». Снимите показания во время запирания двери водителя и во время запирания двери пассажира.

• Сопротивление меньше 5 Ом во время запирания каждой из дверей?

Да

Перейдите к A16

Нет

Перейдите к A15

A15: ПРОВЕРКА СИГНАЛА ОТПИРАНИЯ ДВЕРИ К CSM

1 Измерьте сопротивление между штырем 15 разъема C452 CSM, электрической цепи 31S-AA62B (со стороны водителя), 31S-AA62A (со стороны пассажира) (черно-белой), со стороны электропроводки, и «массой». Снимите показания во время отпирания двери водителя и во время отпирания двери пассажира.

• Сопротивление меньше 5 Ом?

Да

ПОДСОЕДИНИТЕ электрические разъемы и элементы. ПРОВЕРЬТЕ правильность работы системы. Если неисправность не устранена, УСТАНОВИТЕ новый CSM. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к A17

A16: ПРОВЕРКА СИГНАЛА ЗАПИРАНИЯ К ЗАМКУ ДВЕРИ

1 Отсоедините Неработающий замок двери.

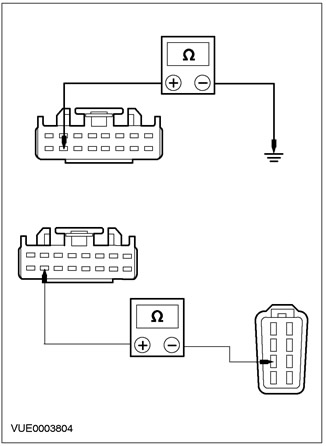

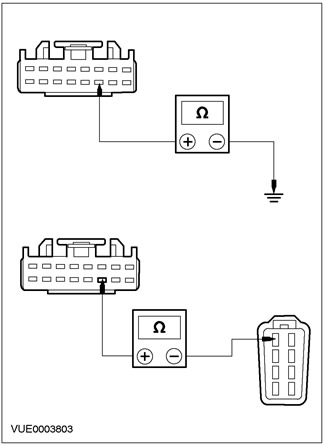

2 Измерьте сопротивление между штырем 11 разъема C452 CSM, электрической цепи 31S-AA61A (со стороны водителя), 31S-AA61 (со стороны пассажира) (черно-голубой), со стороны электропроводки, и штырем 5 неработающего замка двери, электрической цепи 31S-AA61 (черно-голубой), со стороны электропроводки.

3 Измерьте сопротивление между штырем 11 разъема C451b CSM, электрической цепи 31S-AA61A (со стороны водителя), 31S-AA61 (со стороны пассажира) (черно-голубой), со стороны электропроводки, и «массой».

• Сопротивление во всех случаях меньше 5 Ом между разъемами и более 10 000 Ом относительно «массы»?

Да

УСТАНОВИТЕ новый замок двери. За дополнительной информацией обратитесь к Разделу 501-14. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь. ПРОВЕРЬТЕ правильность работы системы.

A17: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОТПИРАНИЯ, НАПРАВЛЕННОЙ К ЭЛЕКТРОДВИГАТЕЛЮ

1 Отсоедините Неработающий замок двери.

2 Измерьте сопротивление между штырем 15 разъема C452 CSM, электрической цепи 31S-AA62B (со стороны водителя), 31S-AA62A (со стороны пассажира) (черно-белой), со стороны электропроводки, и штырем 7 неработающего замка двери, электрической цепи 31S-AA62 (черно-белой), со стороны электропроводки.

3 Измерьте сопротивление между штырем 15 разъема C452 CSM, электрической цепи 31S-AA62A (со стороны водителя, 31S-AA62 (со стороны пассажира) (черно-белой), со стороны электропроводки, и «массой».

• Сопротивление во всех случаях меньше 5 Ом между разъемами и более 10 000 Ом относительно «массы»?

Да

УСТАНОВИТЕ новый замок двери. За дополнительной информацией обратитесь к Разделу 501-14. Проверьте правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь. ПРОВЕРЬТЕ правильность работы системы.

A18: ПРОВЕРКА ОСВЕЩЕНИЯ САЛОНА

1 Установите переключатель ламп освещения салона в положение 12 SEC. Проверьте, правильно ли действует система освещения салона от проверяемой двери.

• Система освещения салона функционирует исправно?

Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-GL8 (черно-желтую) (со стороны водителя), для других дверей: 31S-GL5B (черно-голубую) и для двери багажного отделения/ крышки багажного отделения: 31S-GL20. ПРОВЕРЬТЕ правильность работы системы.

Нет

За дополнительной информацией обратитесь к Разделу 417-02.

A19: ПРОВЕРКА РАБОТЫ ПЕРЕКЛЮЧАТЕЛЯ БЛОКИРОВКИ ПРОТИВОУГОННОЙ СИСТЕМЫ

1 Отсоедините C632 переключателя блокировки противоугонной системы двери багажного отделения.

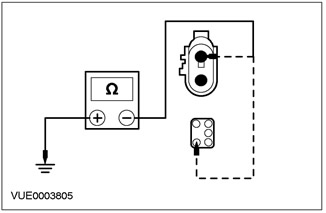

2 Измерьте сопротивление между штырем 2 разъема C800 или штырем 1 разъема C632 (для «универсала») переключателя блокировки противоугонной сигнализации двери багажного отделения/ крышки багажного отделения, электрической цепи 31-GL27 (черной), со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

Перейдите к A20

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31-GL27 (черную). ПРОВЕРЬТЕ правильность работы системы.

A20: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ БЛОКИРОВКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ/ КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ

1 Измерьте сопротивление между штырями 2 и 3 разъема C800 переключателя блокировки противоугонной сигнализации двери багажного отделения/ крышки багажного отделения, или штырями 1 и 2 разъема C632 (для «универсала»), со стороны элемента. Снимите показания во время отпирания ключом двери багажного отделения/ крышки багажного отделения и после извлечения ключа из цилиндра замка.

• Сопротивление меньше 5 Ом во время отпирания ключом двери багажного отделения / крышки багажного отделения и более 10 000 Ом во всех остальных случаях?

Да

Перейдите к A21

Нет

УСТАНОВИТЕ новый переключатель блокировки противоугонной системы двери багажного отделения/ крышки багажного отделения. ПРОВЕРЬТЕ правильность работы системы.

A21: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 31S-GL27 (ЧЕРНО-ОРАНЖЕВОЙ) НА НАЛИЧИЕ РАЗРЫВА

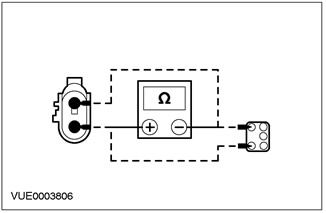

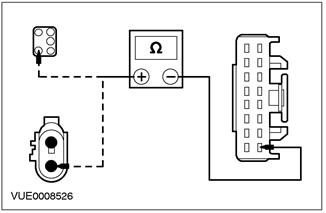

1 Измерьте сопротивление между штырем 2 разъема C800 или штырем 2 разъема C632 (для «универсала»), со стороны электропроводки, и штырем 1 разъема C452 CSM, со стороны электропроводки.

• Сопротивление меньше 5 Ом?

Да

ВЫЗОВИТЕ коды DTC. Если коды DTC отсутствуют, ПРОВЕРЬТЕ правильность работы системы. Если неисправность не устранена, УСТАНОВИТЕ новый модуль CSM. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-GL27 (черно-оранжевую). ПРОВЕРЬТЕ правильность работы системы.

A22: ПРОВЕРКА ВКЛЮЧЕНИЯ ЛАМП ОСВЕЩЕНИЯ САЛОНА ОТ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

1 Установите переключатель ламп освещения салона в положение 12 SEС. Задействуйте лампы освещения салона, открыв дверь багажного отделения/ крышку багажного отделения

• Лампы освещения салона работают исправно?

Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-GL20 (черно-красную). ПРОВЕРЬТЕ правильность работы системы.

Нет

За дополнительной информацией обратитесь к Разделу 417-02.
