PINPOINT-ТЕСТ A: ПРЕДУПРЕЖДАЮЩИЙ ЗВУКОВОЙ СИГНАЛ РАБОТАЕТ СО СБОЯМИ В ПОЛОЖЕНИИ ON ПЕРЕКЛЮЧАТЕЛЯ ФАР

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРЬТЕ ВХОДЯЩЕЕ НАПРЯЖЕНИЕ ОТ ПЕРЕКЛЮЧАТЕЛЯ ФАР

1 Отсоедините Модуль центрального таймера (CTM) C1000.

2 Установите переключатель фар в положение "СТОЯНОЧНЫЕ ФОНАРИ".

3 Установите переключатель фар в положение "БЛИЖНИЙ СВЕТ!.

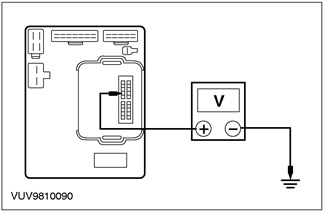

4 С помощью цифрового мультиметра измерьте напряжение между штырем 7 C1000 модуля CTM и "массой".

• Напряжение составляет более 10 В в обоих положениях переключателя?

Да

УСТАНОВИТЕ новый модуль CTM. ПРОВЕРЬТЕ правильность работы системы.

Нет

Если напряжение составляет менее 10 В в одном положении переключателя, УСТАНОВИТЕ новый переключатель фар. Если напряжение составляет менее 10 В в обоих положениях. Перейдите к A2 ПРОВЕРЬТЕ правильность работы системы.

A2: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ 30S-DD40 (КРАСНОЙ/ЗЕЛЕНОЙ)

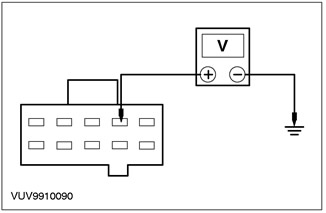

1 С помощью цифрового мультиметра измерьте напряжение между штырем 4 C361 центральной коробки соединений (CJB), электрической цепи 30S-DD40 (красной/зеленой), со стороны электропроводки и "массой".

• Напряжение составляет более 10 В?

Да

УСТАНОВИТЕ новую CJB. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к A3

A3: ПРОВЕРЬТЕ ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ ФАР НА РАЗРЫВ

1 Установите переключатель фар в положение OFF.

2 Отсоедините Переключатель фар - C320.

3 Установите переключатель фар в положение "СТОЯНОЧНЫЕ ФОНАРИ".

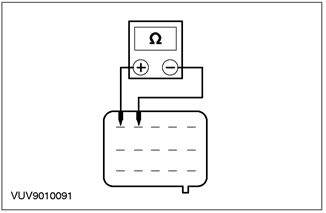

4 С помощью цифрового мультиметра измерьте сопротивление между штырем 4 и штырем 5 переключателя фар со стороны электропроводки.

5 Установите переключатель фар в положение "БЛИЖНИЙ СВЕТ".

6 С помощью цифрового мультиметра измерьте сопротивление между штырем 4 и штырем 5 переключателя фар со стороны электропроводки.

• Сопротивление составляет менее 5 Ом в положениях "СТОЯНОЧНЫЕ ФОНАРИ" и "БЛИЖНИЙ СВЕТ"?

Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 30S-DD40 (красную/зеленую). ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новый переключатель фар. ПРОВЕРЬТЕ правильность работы системы.
