Приборы предупреждения
Электрооборудование. Приборы и контрольные лампы. Форд Фокус 1

            0

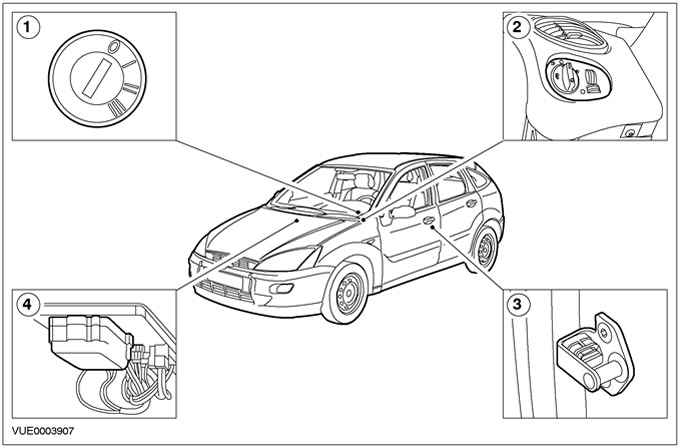

Поз.№ Запасной ЧастиНаименование
1Цилиндр замка переключателя зажигания
2Переключатель фар
3Переключатель ламп освещения порогов дверей
4Модуль центрального таймера

Предупреждающий звуковой сигнал обеспечивает водителя звуковым предупреждением при включенном зажигании, нахождении ключа зажигания в замке зажигания, при открытой двери водителя и включенном освещении.

Для предоставления водителю звуковых предупреждений система использует несколько входящих сигналов.

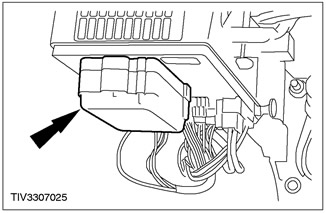

Модуль центрального таймера (CTM)


Модуль центрального таймера (CTM) действует в качестве устройства мониторинга систем для выдачи водителю звуковых предупреждений. Модуль получает входные сигналы от переключателей и включает звуковой предупреждающий сигнал.

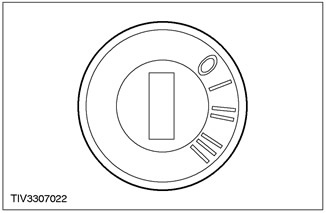

Цилиндр замка переключателя зажигания


Непрерывный предупреждающий сигнал звучит, если дверь водителя открыта, и при этом ключ зажигания вставлен в замок зажигания. Звуковой сигнал выключается при извлечении ключа из замка зажигания. Переключатель является встроенным элементом цилиндра переключателя зажигания.

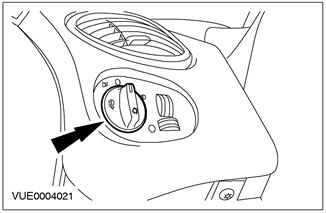

Переключатель фар


Непрерывный предупреждающий сигнал звучит, если дверь водителя открыта, и при этом включены лампы освещения. Этот звуковой сигнал звучит независимо от того, вставлен ли ключ зажигания в замок зажигания, и выключается после выключения ламп освещения.




Переключатель освещения порогов дверей


Переключатель лампы освещения порога двери водителя активизирует передачу предупреждающего сигнала системой, если ключ зажигания вставлен в замок зажигания и включены лампы освещения, и при этом дверь открыта / неплотно закрыта. Звуковые предупреждения отсутствуют до момента открывания двери водителя.
