Снятие


1. Снимите модуль подушки безопасности водителя. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B.

2. ПРЕДУПРЕЖДЕНИЕ: Модуль подушки безопасности следует переворачивать только на такой отрезок времени, который требуется для снятия контактной пластины. Выполняйте эту процедуру с исключительной осторожностью, следя за тем, чтобы в случае прерывания этой процедуры по любой возможной причине, модуль подушки безопасности был развернут требуемой стороной вверх, так, чтобы декоративная крышка находилась сверху. Несоблюдение этих инструкций может повысить вероятность преждевременного раскрывания подушки безопасности и привести к травме.

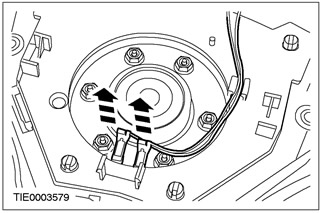

Отсоедините левый и правый электрический разъем от контактной пластины.
  • Освободите крепежные язычки, расположенные на тыльной стороне каждого разъема.

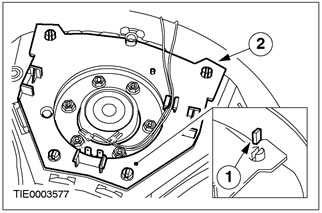

3. Снимите контактную пластину.
  • 1. Удалите четыре клина.

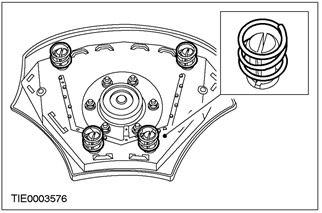

ПРИМЕЧАНИЕ: Контактная пластина удерживает в требуемом положении четыре пружины контактной пластины звукового сигнала. Перед снятием контактной пластины отметьте их положение и схему установки.
  • 2. Снимите контактную пластину.



Установка


1. ПРЕДОСТЕРЕЖЕНИЕ: Перед установкой контактной пластины убедитесь в том, что пружины контактной пластины звукового сигнала правильно закреплены на тыльной стороне модуля подушки безопасности.


Для установки выполните процедуру снятия в обратной последовательности.
