PINPOINT-ТЕСТ A: ЗВУКОВОЙ СИГНАЛ(Ы) ЗВУЧИТ НЕПРЕРЫВНО

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 29S-GJ1 (ОРАНЖЕВО-ГОЛУБОЙ) НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА ПОЛОЖИТЕЛЬНУЮ КЛЕММУ АККУМУЛЯТОРА

1 Отсоедините Реле звукового сигнала.

• Звуковой сигнал отключается при отсоединении реле?

Да

Перейдите к A2

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 29S-GJ1 (оранжево-голубую), устранив короткое замыкание на положительную клемму аккумулятора. ПРОВЕРЬТЕ правильность работы системы.

A2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 91S-GJ7 (ЧЕРНО-ГОЛУБОЙ) НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ»

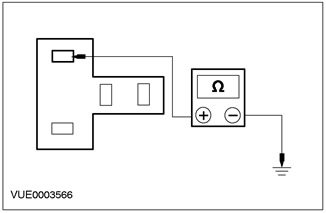

1 С помощью цифрового мультиметра измерьте сопротивление между штырем 2 реле звукового сигнала, электрической цепи 91S-GJ7 (черно-голубой), и «массой».

• Сопротивление больше 10 000 Ом?

Да

УСТАНОВИТЕ новое реле звукового сигнала. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к A3

A3: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ЗВУКОВОГО СИГНАЛА, РАСПОЛОЖЕННОГО НА РУЛЕВОМ КОЛЕСЕ

1 Снимите нижний кожух рулевой колонки.

2 Отсоедините C896 скользящего контакта подушки безопасности.

3 С помощью цифрового мультиметра измерьте сопротивление между штырями 1 и 2 разъема C896 скользящего контакта подушки безопасности, со стороны элемента.

• Сопротивление больше 10 000 Ом?

Да

Установите новое реле. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к A4

A4: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ЗВУКОВОГО СИГНАЛА, РАСПОЛОЖЕННОГО НА РУЛЕВОМ КОЛЕСЕ

ПРЕДУПРЕЖДЕНИЕ: Для правильной дезактивизации подушки безопасности обратитесь к процедуре, описанной в Разделе 501-20B.

1 Снимите подушку безопасности. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B.

2 Отсоедините C920 переключателя звукового сигнала.

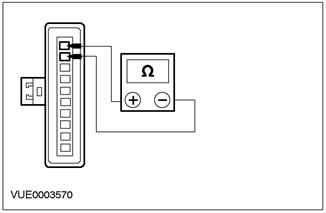

3 С помощью цифрового мультиметра измерьте сопротивление между штырем 1 и штырем 2 разъема C920 переключателя звукового сигнала.

• Сопротивление больше 10 000 Ом?

Да

УСТАНОВИТЕ новый скользящий контакт подушки безопасности. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новый переключатель звукового сигнала(ов). ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ B: ЗВУКОВОЙ СИГНАЛ НЕ ЗВУЧИТ


СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРКА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ 7 (40 A)

1 ПРОВЕРЬТЕ Плавкий предохранитель 7 (40 A) CJB.

• Аудиоблок функционирует исправно?

Да

Перейдите к B2

Нет

ОТРЕМОНТИРУЙТЕ плавкий предохранитель 7. ПРОВЕРЬТЕ правильность работы системы.

B2: ПРОВЕРКА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ 34 (20 A)

1 ПРОВЕРЬТЕ Плавкий предохранитель 34 (20 A) CJB.

• Плавкий предохранитель исправен?

Да

Перейдите к B3

Нет

ОТРЕМОНТИРУЙТЕ плавкий предохранитель 34. ПРОВЕРЬТЕ правильность работы системы.

B3: ПРОВЕРКА РЕЛЕ ЗВУКОВОГО СИГНАЛА

1 Отсоедините Реле звукового сигнала.

2 Выполните проверку элементов реле. За дополнительной информацией обратитесь к Реле звукового сигнала имеющейся в этом разделе. .

• Реле исправно?

Да

Перейдите к B4

Нет

УСТАНОВИТЕ новое реле звукового сигнала. ПРОВЕРЬТЕ правильность работы системы.

B4: ПРОВЕРКА ЭЛЕКТРОПИТАНИЯ CJB

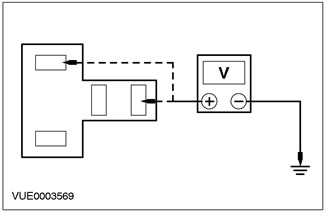

1 С помощью цифрового мультиметра измерьте напряжение между штырем 1 реле звукового сигнала, со стороны электропроводки, и «массой», и штырем 3 реле звукового сигнала, со стороны электропроводки, и «массой».

• Напряжение во всех случаях больше 10 В?

Да

Перейдите к B5

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 30-DA1 (красную). ПРОВЕРЬТЕ правильность работы системы.

B5: ПРОВЕРКА ЭЛЕКТРОПИТАНИЯ ПЕРЕКЛЮЧАТЕЛЯ ЗВУКОВОГО СИГНАЛА

1 Подсоедините Реле звукового сигнала.

2 Отсоедините C896 скользящего контакта подушки безопасности.

3 Снимите нижний кожух рулевой колонки.

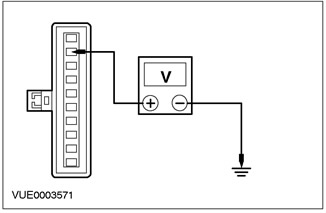

4 С помощью цифрового мультиметра измерьте напряжение между штырем 2 C896 скользящего контакта подушки безопасности, электрической цепи 91S-GJ7 (черно-голубой), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

Перейдите к B6

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 91S-GJ7 (черно-голубую), ПРОВЕРЬТЕ правильность работы системы.

B6: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ ЗВУКОВОГО СИГНАЛА

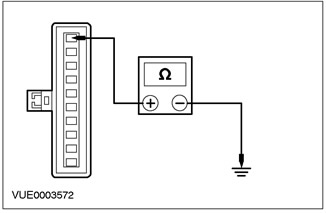

1 С помощью цифрового мультиметра измерьте сопротивление между штырем 1 C896 скользящего контакта подушки безопасности, электрической цепи 91-PG30 (черно-белой), со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом ?

Да

Перейдите к B7

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 91-PG30 (черно-белую), ПРОВЕРЬТЕ правильность работы системы.

B7: ПРОВЕРКА РАБОТЫ СКОЛЬЗЯЩЕГО КОНТАКТА ПОДУШКИ БЕЗОПАСНОСТИ

1 С помощью цифрового мультиметра измерьте сопротивление между штырями 1 и 2 разъема C896 скользящего контакта подушки безопасности, со стороны элемента. Снимите показания при нажатом переключателе и при ненажатом переключателе.

• Сопротивление больше 10 000 Ом при ненажатом переключателе и менее 5 Ом при нажатом переключателе?

Да

Перейдите к B9

Нет

Перейдите к B8

B8: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ЗВУКОВОГО СИГНАЛА

ПРЕДУПРЕЖДЕНИЕ: Для правильной дезактивизации подушки безопасности обратитесь к процедуре, описанной в Разделе 501-20B.

1 Снимите подушку безопасности. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B.

2 Отсоедините C982 переключателя звукового сигнала.

3 С помощью цифрового мультиметра измерьте сопротивление между штырями 1 и 2 разъема C982 переключателя звукового сигнала. Снимите показания при нажатом переключателе и при ненажатом переключателе.

• Сопротивление больше 10 000 Ом при ненажатом переключателе и менее 5 Ом при нажатом переключателе?

Да

Установите новый скользящий контакт подушки безопасности. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новый переключатель(и) звукового сигнала. ПРОВЕРЬТЕ правильность работы системы.

B9: ПРОВЕРКА ЭЛЕКТРОПИТАНИЯ ЗВУКОВОГО СИГНАЛА(ОВ)

1 Подсоедините C896 скользящего контакта подушки безопасности.

2 Подсоедините C920 переключателя звукового сигнала.

3 Отсоедините C77 звукового сигнала.

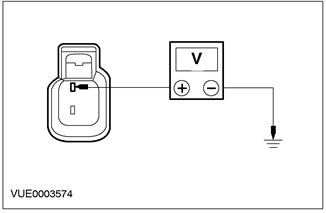

4 С помощью цифрового мультиметра измерьте напряжение между штырем 1 C77 звукового сигнала(ов), электрической цепи 29S-GJ1 (оранжево-голубой), со стороны электропроводки, и «массой», нажимая на переключатель звукового сигнала.

• Напряжение больше 10 В?

Да

Перейдите к B10

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 29S-GJ1 (оранжево-белую). ПРОВЕРЬТЕ правильность работы системы.

B10: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЗВУКОВОГО СИГНАЛА(ОВ)

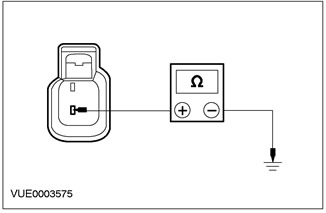

1 С помощью цифрового мультиметра измерьте сопротивление между штырем 2 C77 звукового сигнала(ов), электрической цепи 31-GJ1 (черной), со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

УСТАНОВИТЕ новый звуковой сигнал(ы). ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31-GJ1 (черную). ПРОВЕРЬТЕ правильность работы системы.



Проверка элементов


1. Снимите реле.


2. Подсоедините один конец вспомогательного провода к штырю 85 реле. Подсоедините другой конец провода к «массе».

3. Подсоедините один конец второго вспомогательного провода к штырю 86 реле.

4. Подсоедините один провод омметра к штырю 30 реле. Подсоедините второй провод к штырю 87 реле. Определите сопротивление.

5. На мгновение дотроньтесь свободным концом провода, подсоединенного к штырю 86, до положительной клеммы аккумулятора. При этом должен раздаться отчетливый щелчок, а сопротивление, измеряемое омметром, должно упасть до нуля.

6. Если выполнялся Pinpoint-тест, возвратитесь к Pinpoint-тесту.
