Центр информации и сообщений
Электрооборудование. Приборы и контрольные лампы. Форд Фокус 1

            0

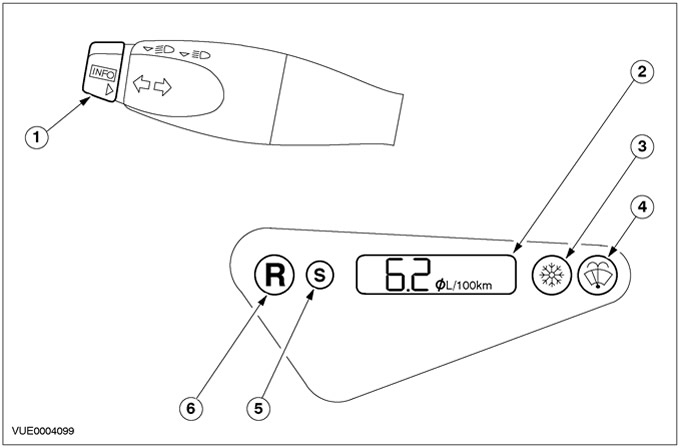

Поз.№ Запасной ЧастиНаименование
1 Кнопка информации на переключателе указателей по-ворота
2 Многофункциональный дисплей
3 Контрольная лампа предупреждения об опасности гололеда
4 Контрольная лампа низкого уровня рабочей жидкости в бачке стеклоомывателя
5 Кнопка выбора функций
6 Кнопка обнуления

Кнопка информации


Все функции многофункционального дисплея можно вызвать поочередно нажатием на кнопку INFO. При этом раздается звуковой контрольный сигнал модуля центрального таймера (CTM).

Многофункциональный дисплей


Многофункциональный дисплей предоставляет водителю следующую информацию:
  • Наружная температура
  • Мгновенный расход топлива
  • Средний расход топлива
  • Оставшееся расстояние до дозаправки
  • Средняя скорость

Наружная температура


Эта функция показывает наружную температуру в градусах С или в градусах F. При падении температуры до + 4°C или (40°F) и при последующем возрастании температуры до 0°C или (32°F) звучит предупреждающий сигнал модуля центрального таймера. Этот сигнал предупреждает водителя о возможности гололеда на дорогах. Водитель может выбрать режим показа температуры в градусах С или в градусах F, нажав для переключения режима на кнопку выбора функций.

Мгновенный расход топлива


Эта функция показывает мгновенный расход топлива. Замеры выполняются с высокой частотой модулем управления силовым агрегатом, который очень быстро реагирует на любые изменения в технике вождения. В определенных условиях это может приводить к значительным колебаниям показываемой величины.

Средний расход топлива


Эта функция показывает средний расход топлива автомобилем с момента последнего обнуления функции. Для установки принимаемого по умолчанию значения - 35 миль на галлон - нажмите на кнопку обнуления в любой момент времени.

Оставшееся расстояние до дозаправки


Эта функция показывает приблизительное расстояние, которое способен преодолеть автомобиль, расходуя оставшееся в топливном баке горючее. Изменение техники вождения может изменять эту величину в большую или меньшую сторону. Короткий предупреждающий сигнал звучит, когда оставшееся расстояние равно 80 км (50 милям), 40 км (25 милям), 20 км (12 милям), 0 км (0 милям).

Средняя скорость


Эта функция показывает среднюю скорость автомобиля, рассчитанную на протяжении последних 1000 км (600 миль) или с момента последнего обнуления. Для обнуления функции нажмите на кнопку обнуления в любой момент времени

Контрольная лампа предупреждения об опасности гололеда


Контрольная лампа предупреждения об опасности гололеда управляется сигналом, посылаемым в центр информации и сообщений датчиком предупреждения о гололеде. Когда наружная температура падает до + 4°C или (40°F), центр информации и сообщений включает контрольную лампу предупреждения об опасности гололеда.

Контрольная лампа низкого уровня рабочей жидкости в бачке стеклоомывателя


Контрольная лампа низкого уровня рабочей жидкости в бачке стеклоомывателя управляется сигналом, посылаемым в центр информации и сообщений датчиком уровня рабочей жидкости в бачке стеклоомывателя. Центр информации и сообщений активизирует контрольную лампу, когда уровень рабочей жидкости в бачке недостаточный.

Принципы работы


Описанные ниже контрольные лампы встроены в центр информации и сообщений:

Контрольная лампа предупреждения о гололеде


Контрольная лампа предупреждения о гололеде управляется центром информации и сообщений и датчиком температуры наружного воздуха. Когда температура наружного воздуха опускается ниже 5°C (41°F), центр информации и сообщений включает контрольную лампу предупреждения о гололеде.

Контрольная лампа уровня рабочей жидкости стеклоомывателя


Контрольная лампа уровня рабочей жидкости стеклоомывателя управляется переключателем уровня рабочей жидкости стеклоомывателя, который напрямую подключен к центру информации и сообщений. Центр информации и сообщений включает контрольную лампу, когда уровень рабочей жидкости в бачке недостаточен.
  • Гололед (лампа янтарного цвета)
  • Низкий уровень рабочей жидкости стеклоомывателя (лампа янтарного цвета)

Следующие функции центра информации и сообщений доступны в положении II переключателя зажигания:
  • Температура наружного воздуха
  • Средняя скорость автомобиля
  • Мгновенный расход топлива
  • Средний расход топлива
  • Оставшееся расстояние до дозаправки

За дополнительной информацией обратитесь к "Руководству по эксплуатации".
