Снятие


ПРЕДОСТЕРЕЖЕНИЕ: Отсоедините провод "массы" от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.

1. Снимите радио/проигрыватель для кассет и проигрыватель для CD (при наличии). За дополнительной информацией обратитесь к Разделу 415-01.

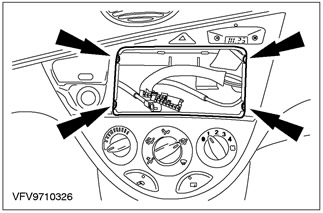

2. Снимите гнездо с панелью управления отопителем/воздушным кондиционированием.

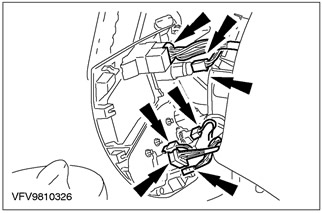

3. Снимите гнездо с панелью управления отопителем/воздушным кондиционированием (продолжение).
  • Расстыкуйте семь электрических разъемов (показано шесть).

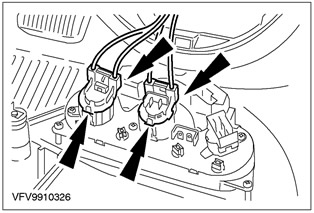

4. ПРИМЕЧАНИЕ: Для снятия тросов Боудена поверните поворотные переключатели до отказа влево.

Снимите гнездо с панелью управления отопителем/воздушным кондиционированием (продолжение).


  • Высвободите тросы Боудена.

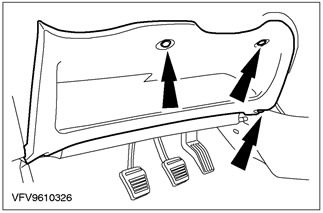

5. Снимите нижнюю панель отделки ниши для ног со стороны пассажира.

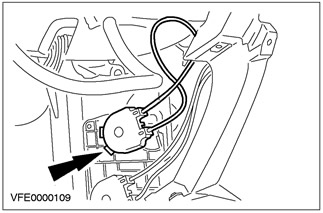

6. Высвободите и снимите тросы распределения воздуха.

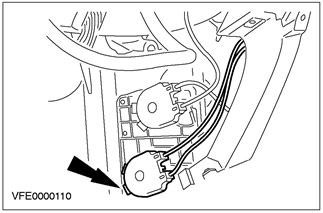

7. Высвободите и снимите тросы регулирования температуры.
  • Высвободите и снимите тросы регулирования температуры.



Установка


1. ПРИМЕЧАНИЕ: Разведите новые тросы Боудена без перекручивания и удостоверьтесь в наличии легкого доступа к ним.


ПРИМЕЧАНИЕ: Чтобы установить тросы Боудена, поверните поворотные переключатели до отказа влево. Механизм легко зацепляется в этом положении.

ПРИМЕЧАНИЕ: Тросы Боудена идентичны для автомобилей с правосторонним и левосторонним управлением, хотя они подсоединяются к приводному механизму воздушной заслонки с противоположных сторон.

Установите элементы на место, действуя в обратной последовательности.

2. Проверьте действие тросов Боудена.
