Привод смесительной заслонки впускаемого воздуха

Снятие

1. Откройте и открепите отделение для перчаток.

2.

ПРИМЕЧАНИЕ: Доступ к серводвигателю затруднен.

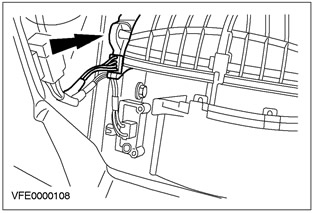

Снимите серводвигатель заслонки рециркуляции воздуха.

• Рассоедините разъемы.
• Выверните три винта.

Установка

1.

ПРИМЕЧАНИЕ: Серводвигатель имеет шпоночное соединение с валом. По этой причине заслонку рециркуляции воздуха можно сдвинуть в правильное положение кончиками пальцев.

Установите элементы на место, действуя в обратной последовательности.

2. Проверьте действие заслонки рециркуляции воздуха.
