Регулировка расчетной высоты подвески

            1

Общее оборудование: Домкрат для коробки передач.

Все автомобили

1. ПРИМЕЧАНИЕ: Окончательное затягивание элементов подвески следует выполнять при расчетной высоте подвески.


Снимите пружину. За дополнительной информацией обратитесь к Разделу 204-02.

3-, 4- и 5-дверный вариант

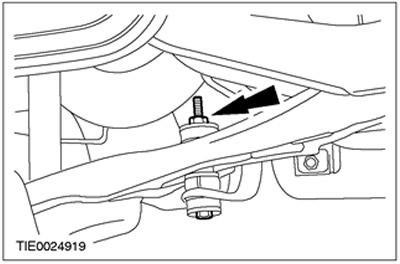

2. Отсоедините стабилизатор поперечной устойчивости от заднего нижнего рычага.

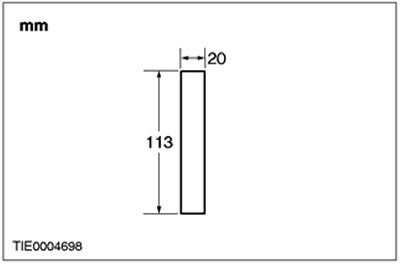

3. Изготовьте дистанционный элемент шириной 20 мм и длиной 113 мм.

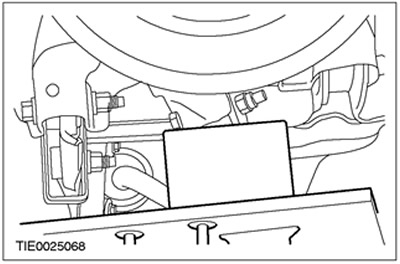

4. Используя подходящий деревянный брусок и соответствующий домкрат для коробки передач, поднимите подвеску на расчетную высоту.
  • Установите деревянный брусок и домкрат для коробки передач, как показано на рисунке.



5.
ПРИМЕЧАНИЕ: Дистанционный элемент следует установить точно, как показано на рисунке.

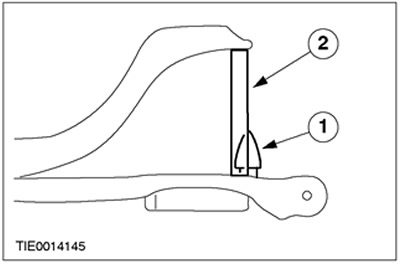

Установите дистанционный элемент.
  • 1. Снимите ограничитель хода подвески.
  • 2. Установите дистанционный элемент между задним нижним рычагом и поперечным элементом, обеспечив, чтобы дистанционный элемент располагался в вертикальной плоскости.



"Универсал"

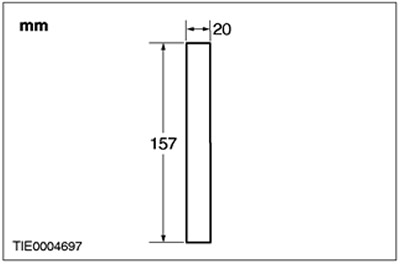

6. Изготовьте дистанционный элемент шириной 20 мм и длиной 157 мм.

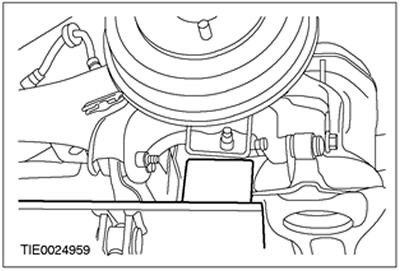

7. Используя подходящий деревянный брусок и соответствующий домкрат для коробки передач, поднимите подвеску на расчетную высоту.
  • Установите деревянный брусок и домкрат для коробки передач, как показано на рисунке.



8.
ПРИМЕЧАНИЕ: Дистанционный элемент следует установить точно, как показано на рисунке.


Установите дистанционный элемент.

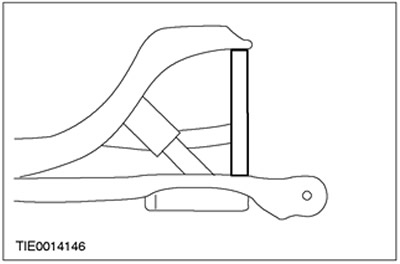

  • Установите дистанционный элемент между задним нижним рычагом и поперечным элементом, обеспечив, чтобы дистанционный элемент располагался в вертикальной плоскости.
