Рулевая тяга - снятие и установка
Шасси. Рулевое управление. Форд Фокус 1

Главная > Focus > Фокус 1 > Шасси > Рулевое управление > Рулевая тяга - снятие и установка
            0


Специальный инструмент


Торцевая головка для рулевой тяги рулевого механизма 211 - 245 (13 - 025)

Общее оборудование: Трубный ключ.

НаименованиеСпецификация
Компаунд для стопорения резьбовых соединенийWSK-M2G349-A8

Снятие


1. ПРИМЕЧАНИЕ: Показан TRW, Wuefrath аналогичен.

Снимите рулевой механизм. За дополнительной информацией обратитесь к Разделу 211-02.

2. ПРИМЕЧАНИЕ: Отметьте количество оборотов, требуемых для снятия наконечника рулевой тяги.

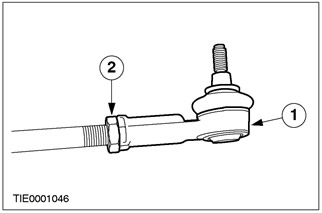

Снимите наконечник рулевой тяги и контргайку.
  • 1. Снимите наконечник рулевой тяги.
  • 2. Отверните контргайку наконечника рулевой тяги.

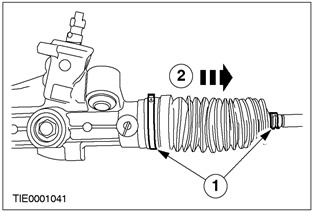

3. Снимите чехол.
  • 1. Снимите зажимы.
  • 2. Снимите чехол.
  • Отсоедините трубку сапуна (при наличии).

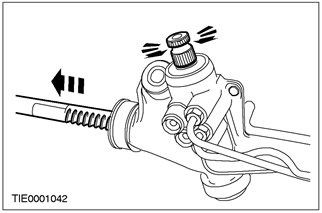

4. Поверните шестерню, чтобы открыть зубья реечной передачи.



5. ПРЕДОСТЕРЕЖЕНИЕ: Чтобы создать значительное усилие, требуемое для снятия рулевой тяги, зажмите рейку в подходящих тисках. Не зажимайте картер рулевого механизма.

ПРЕДОСТЕРЕЖЕНИЕ: Используйте защитные элементы для губок тисков.

ПРИМЕЧАНИЕ: Чтобы облегчить снятие рулевой тяги, может потребоваться закрепить рейку вместе с рулевым механизмом в вертикальном положении.

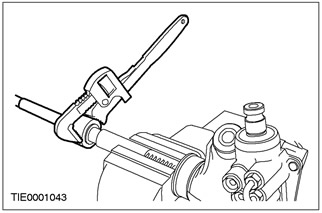

Закрепите рулевой механизм в подходящих тисках. Используя подходящийтрубный ключ , снимите рулевую тягу.




Установка


1. ПРИМЕЧАНИЕ: Снимите с рейки все следы компаунда для стопорения резьбовых соединений.

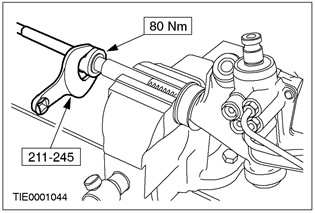

Установите рулевую тягу, используя специальный инструмент.
  • Нанеситекомпаунд для стопорения резьбовых соединений на внутреннюю резьбу новой рулевой тяги.



2. ПРИМЕЧАНИЕ: Установите чехол. Используйте новые зажимы.

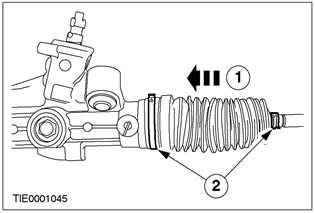

Установите чехол.
  • 1. Установите чехол.
  • 2. Установите зажимы.
  • Подсоедините трубку сапуна (при наличии).



3. ПРИМЕЧАНИЕ: Убедитесь в том, что наконечник рулевой тяги ввернут на то же самое количество оборотов, которое потребовалось для его снятия.

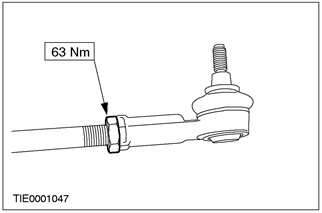

Установите наконечник рулевой тяги и контргайку.



4. Установите рулевой механизм. За дополнительной информацией обратитесь к Разделу 211-02.

5. Проверьте схождение колес. За дополнительной информацией обратитесь к Разделу 204-00.
