Pinpoint-тесты переключателей рулевой колонки

A1: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ 8 (30 А)

 1 Отсоедините Плавкий предохранитель 8 (30А).

 2 ПРОВЕРЬТЕ .

 3 Проверьте плавкий предохранитель 8 (30 А).

• Плавкий предохранитель исправен?

→ Да

 Перейдите к A2

→ Нет

Установите новый плавкий предохранитель 8 (30 А). Проверьте правильность работы системы. Если плавкий предохранитель снова перегорает, проверьте электрическую цепь 30 (красную) на наличие короткого замыкания на "массу".

A2: ПРОВЕРКА РАЗЪЕМА ПЕРЕКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ

 1 Снимите кожух рулевой колонки и проверьте разъем переключателя зажигания.

• Разъем переключателя зажигания исправен (чистота и надежность крепления)?

→ Да

 Перейдите к A3

→ Нет

При необходимости очистите и закрепите разъем переключателя зажигания. Проверьте правильность работы системы.

A3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 30 (КРАСНУЮ) НА НАЛИЧИЕ РАЗРЫВОВ.

ПРИМЕЧАНИЕ: Перед началом проверки убедитесь в чистоте заземляющего контакта.

 1 Подсоедините Плавкий предохранитель 8 (30 А).

 2 Отсоедините Переключатель зажигания - С456.

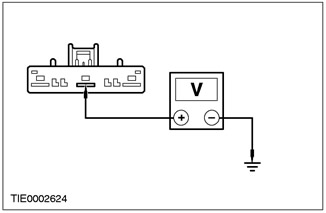

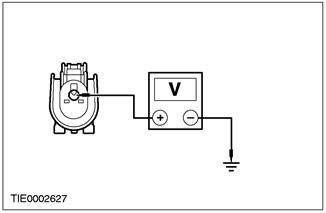

 3 Измерьте напряжение между штырем 4 С456 переключателя зажигания, электрической цепи 30 (красной), и "массой.

• Напряжение составляет более 10 В?

→ Да

 Перейдите к A4

→ Нет

Отремонтируйте электрическую цепь 30 (красную). Проверьте правильность работы системы.

A4: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

 1 Выполните проверку переключателя зажигания. За дополнительной информацией обратитесь к Разделу 700-09 "Схем электрических соединений", где дана информация о схемах и электрических элементах.

• Переключатель зажигания исправен?

→ Да

Проверьте обоснованность жалобы клиента.

→ Нет

Установите новый переключатель зажигания. За дополнительной информацией обратитесь к пункту "Переключатель зажигания" в этом разделе. Проверьте правильность работы системы.

B1: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ 50 (7.5 А)

 1 Отсоедините Плавкий предохранитель 50 (7.5 А).

 2 ПРОВЕРЬТЕ .

 3 Проверьте плавкий предохранитель 50 (7.5 А).

• Плавкий предохранитель исправен?

→ Да

 Перейдите к B2

→ Нет

Установите новый плавкий предохранитель. Проверьте правильность работы системы. Если плавкий предохранитель перегорает снова, проверьте на наличие короткого замыкания на "массу" штырь 14 модуля центрального таймера или электрические цепи 75 (желтую/зеленую) и 75 (желтую/голубую).

B2: ПРОВЕРЬТЕ НАЛИЧИЕ НАПРЯЖЕНИЯ НА ПЛАВКОМ ПРЕДОХРАНИТЕЛЕ 50 (7.5 А)

ПРИМЕЧАНИЕ: Перед началом выполнения проверки убедитесь в чистоте заземляющего контакта.

 1 Ведите положение ACCESSORY.

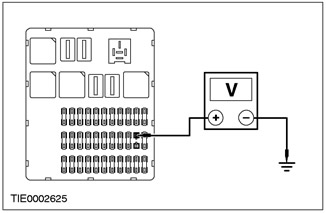

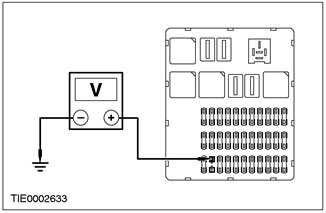

 2 Измерьте напряжение между штырем 1 плавкого предохранителя 50 (7.5 А), цепи 75 (желтой), и "массой".

• Напряжение составляет более 10 В?

→ Да

 Перейдите к B3

→ Нет

Отремонтируйте электрическую цепь 75 (желтую). Проверьте правильность работы системы.

B3: ПРОВЕРЬТЕ ЦЕПЬ ЦЕНТРАЛЬНОЙ КОРОБКИ СОЕДИНЕНИЙ (CJB) НА НАЛИЧИЕ РАЗРЫВОВ.

 1 Отсоедините С13 CJB.

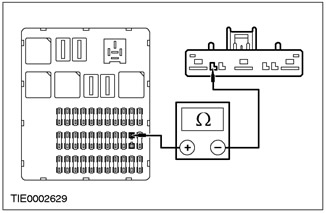

 2 Измерьте сопротивление между штырем 9 С13 CJB и штырем 2 плавкого предохранителя 50 (7.5 А).

• Сопротивление составляет менее 5 Ом?

→ Да

 Перейдите к B4

→ Нет

Установите новую CJB. Проверьте правильность работы системы.

B4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 75 (ЖЕЛТУЮ) НА НАЛИЧИЕ РАЗРЫВОВ

 1 Отсоедините Переключатель зажигания - С456.

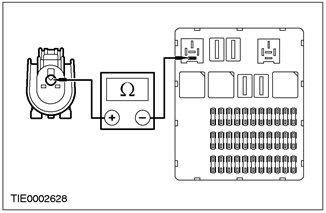

 2 Измерьте сопротивление между штырем 1 плавкого предохранителя 50 (7.5 А), электрической цепи 75 (желтой), и штырем 6 С456 переключателя зажигания, электрической цепи 75 (желтой).

• Сопротивление составляет менее 5 Ом?

→ Да

 Перейдите к B5

→ Нет

Отремонтируйте электрическую цепь 75 (желтую). Проверьте правильность работы системы.

B5: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ

 1 Выполните проверку переключателя зажигания. За дополнительной информацией обратитесь к разделу 700-09 "Схем электрических соединений", где дана информация о соединениях и электрических элементах.

• Проверьте обоснованность жалобы клиента.

→ Да

Установите новый переключатель зажигания.

→ Нет

За дополнительной информацией обратитесь к пункту "Переключатель зажигания" в этом разделе. Проверьте правильность работы системы.

C1: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ 15 (ЗЕЛЕНУЮ/ГОЛУБУЮ) И 15 (ЗЕЛЕНУЮ/ЖЕЛТУЮ) НА НАЛИЧИЕ РАЗРЫВОВ

ПРИМЕЧАНИЕ: Перед началом выполнения проверки убедитесь в чистоте заземляющего контакта.

 1 Отсоедините Реле зажигания - С1001.

 2 Ведите положение ON.

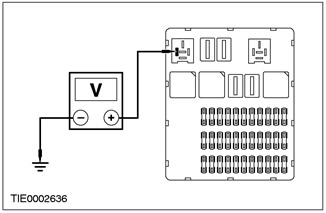

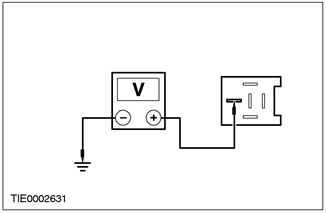

 3 Измерьте напряжение между штырем 1 С1001 реле зажигания, электрических цепей 15 (зеленой/голубой) и 15 (зеленой/желтой), и "массой".

• Напряжение составляет более 10 В?

→ Да

 Перейдите к C2

→ Нет

 Перейдите к C6

C2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 30 (КРАСНУЮ) НА НАЛИЧИЕ РАЗРЫВОВ

ПРИМЕЧАНИЕ: Перед началом выполнения проверки убедитесь в чистоте заземляющего контакта.

 1 Введите положение OFF.

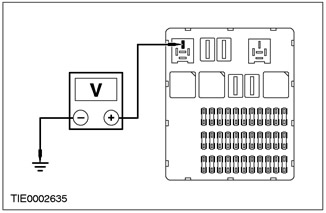

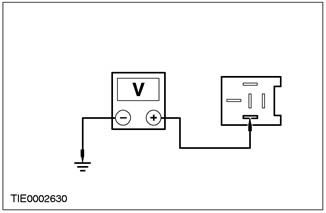

 2 Измерьте напряжение между штырем 3 С1001 реле зажигания, электрической цепи 30 (красной), и "массой".

• Напряжение составляет более 10 В?

→ Да

 Перейдите к C3

→ Нет

Отремонтируйте электрическую цепь 30 (красную). Проверьте правильность работы системы.

C3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 91 (ЧЕРНУЮ/ГОЛУБУЮ) НА НАЛИЧИЕ РАЗРЫВОВ

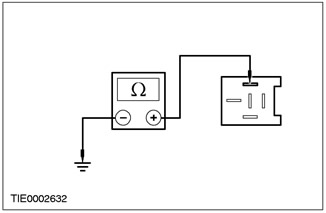

 1 Измерьте сопротивление между штырем 2 С1001 реле зажигания электрической цепи 91 (черной/голубой), и "массой".

• Сопротивление составляет менее 5 Ом?

→ Да

 Перейдите к C4

→ Нет

Отремонтируйте электрическую цепь 91 (черную/голубую). Проверьте правильность работы системы.

C4: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F1 (40 А).

 1 Отсоедините Плавкий предохранитель 1 (40А).

 2 ПРОВЕРЬТЕ .

 3 Проверьте плавкий предохранитель 1 (40 А).

• Плавкий предохранитель исправен?

→ Да

 Перейдите к C5

→ Нет

Установите новый плавкий предохранитель. Проверьте правильность работы системы. Если плавкий предохранитель перегорает снова, проверьте электрическую цепь 15 (зеленую/красную) на наличие разрывов.

C5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15 (ЗЕЛЕНУЮ/КРАСНУЮ) НА НАЛИЧИЕ РАЗРЫВОВ

ПРИМЕЧАНИЕ: Перед началом выполнения проверки убедитесь в чистоте заземляющего контакта.

 1 Подсоедините Плавкий предохранитель 1 (40 А).

 2 Подсоедините Реле зажигания.

 3 Отсоедините Плавкий предохранитель 53 (10 А).

 4 Ведите положение ON.

 5 Измерьте напряжение между штырем 1 плавкого предохранителя 53 (10 А), электрической цепи 15 (зеленой/красной), и "массой".

• Напряжение составляет более 10 В?

→ Да

 Перейдите к C7

→ Нет

 Перейдите к C8

C6: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

 1 Выполните проверку переключателя зажигания. За дополнительной информацией обратитесь к разделу 700-09 "Схем электрических соединений", где дана информация о соединениях и электрических элементах.

• Переключатель зажигания исправен?

→ Да

Отремонтируйте электрическую цепь 15 (синюю/голубую) или 15 (зеленую/желтую).

→ Нет

Установите новый переключатель зажигания. За дополнительной информацией обратитесь к пункту "Переключатель зажигания" в этом разделе. Проверьте правильность работы системы.

C7: ПРОВЕРКА РЕЛЕ ЗАЖИГАНИЯ

 1 Проверьте реле зажигания. За дополнительной информацией обратитесь к разделу 700 - 09 "Схем электрических соединений", где дана информация о соединениях и электрических элементах.

• Реле исправно?

→ Да

 Перейдите к C8

→ Нет

Установите новое реле. Проверьте правильность работы системы.

C8: ПРОВЕРЬТЕ ЦЕНТРАЛЬНУЮ КОРОБКУ СОЕДИНЕНИЙ НА НАЛИЧИЕ РАЗРЫВОВ ЦЕПИ.

 1 Отсоедините С18 CJB.

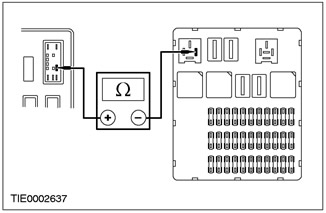

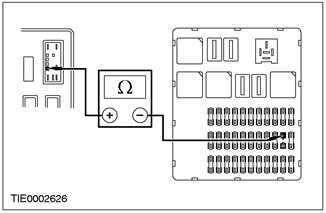

 2 Измерьте сопротивление между штырем 1 С18 CJB, электрической цепи 15 (зеленой/красной), и штырем 1 плавкого предохранителя 53 (10А), электрической цепи 15 (зеленой/красной).

• Сопротивление составляет менее 5 Ом?

→ Да

Отремонтируйте электрическую цепь 15 (зеленую/красную). Проверьте правильность работы системы.

→ Нет

Установите новую CJB. Проверьте правильность работы системы.

D1: В РЕЛЕ БЛОКИРОВКИ СТАРТЕРА ПРИ ПЕРЕВОДЕ ПЕРЕКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ В ПОЛОЖЕНИЕ "START" РАЗДАЕТСЯ СЛЫШИМЫЙ ЩЕЛЧОК?

 1 Ведите положение START.

 2 Переведите переключатель зажигания в положение "START".

• Реле блокировки стартера щелкает?

→ Да

 Перейдите к D2

→ Нет

 Перейдите к D5

D2: ПРОВЕРЬТЕ НАЛИЧИЕ НАПРЯЖЕНИЯ НА РАЗЪЕМЕ С2 СТАРТЕРА

ПРИМЕЧАНИЕ: Перед началом выполнения проверки убедитесь в чистоте заземляющего контакта.

 1 Отсоедините Стартер - С2.

 2 Ведите положение START.

 3 Измерьте напряжение между разъемом С2 стартера, электрической цепи 50 (серой), и "массой".

• Напряжение составляет более 10 В?

→ Да

За дополнительной информацией обратитесь к Разделу 303-06.

→ Нет

 Перейдите к D3

D3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 50 (СЕРУЮ) НА НАЛИЧИЕ РАЗРЫВОВ

 1 Введите положение OFF.

 2 Отсоедините Реле блокировки стартера..

 3 Измерьте сопротивление между штырем 5 С1017 реле блокировки стартера, электрической цепи 50 (серой), и разъемом С2 стартера, электрической цепи 50 (серой).

• Сопротивление составляет менее 5 Ом?

→ Да

 Перейдите к D4

→ Нет

Отремонтируйте электрическую цепь 50 (серую). Проверьте правильность работы системы.

D4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 50 (СЕРУЮ/ОРАНЖЕВУЮ) НА НАЛИЧИЕ РАЗРЫВОВ

ПРИМЕЧАНИЕ: Перед началом выполнения проверки убедитесь в чистоте заземляющего контакта.

 1 Ведите положение START.

 2 Измерьте напряжение между штырем 3 С1017 реле блокировки стартера, электрической цепи 50 (серой/оранжевой), и "массой".

• Напряжение составляет более 10 В?

→ Да

Проверьте реле блокировки стартера. За дополнительной информацией обратитесь к разделу 700-09 "Схем электрических соединений", где дана информация о соединениях и электрических элементах.

→ Нет

Отремонтируйте электрическую цепь 50 (серую/оранжевую). Проверьте правильность работы системы.

D5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15 (ЗЕЛЕНУЮ/ЖЕЛТУЮ) НА НАЛИЧИЕ РАЗРЫВОВ

ПРИМЕЧАНИЕ: Перед началом выполнения проверки убедитесь в чистоте заземляющего контакта.

 1 Отсоедините Реле блокировки стартера..

 2 Ведите положение START.

 3 Измерьте напряжение между штырем 1 С1017 реле блокировки стартера, электрической цепи 15 (зеленой/желтой), и "массой".

• Напряжение составляет более 10 В?

→ Да

 Перейдите к D6

→ Нет

 Перейдите к D7

D6: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31S (ЧЕРНУЮ/КРАСНУЮ) НА НАЛИЧИЕ РАЗРЫВОВ

 1 Введите положение OFF.

 2 Отсоедините CJB C13.

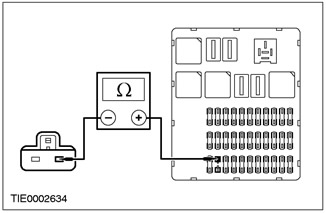

 3 Измерьте напряжение между штырем 2 С1017 реле блокировки стартера, электрической цепи 31S (черной/красной), и штырем 3 С13 центральной коробки соединений, электрической цепи 31S (черной/красной).

• Сопротивление составляет менее 5 Ом?

→ Да

Проверьте реле блокировки стартера. За дополнительной информацией обратитесь к разделу 700-09 "Схем электрических соединений", где дана информация о соединениях и электрических элементах. Если реле исправно, перейдите к пункту "Электронные органы управления двигателем". За дополнительной информацией обратитесь к Разделу 303-14.

→ Нет

Установите новую CJB. Проверьте правильность работы системы.

D7: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ

 1 Выполните проверку переключателя зажигания. За дополнительной информацией обратитесь к разделу 700-09 "Схем электрических соединений", где дана информация о соединениях и электрических элементах.

• Переключатель зажигания исправен?

→ Да

Отремонтируйте электрическую цепь 15 (зеленую/желтую). Проверьте правильность работы системы.

→ Нет

Установите новый переключатель зажигания. За дополнительной информацией обратитесь к пункту "Переключатель зажигания" в этом разделе. Проверьте правильность работы системы.
