Охладитель рабочей жидкости усилителя рулевого управления

Специальный инструмент

Съемник трубопровода охлаждения масла 307-242 (17-049)

Снятие

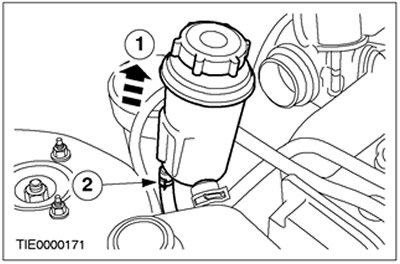

1. Отсоедините шланг от бачка.

• 1.Отсоедините бачок.
• 2.Отсоедините шланг.
• Дайте жидкости стечь в подходящую емкость.

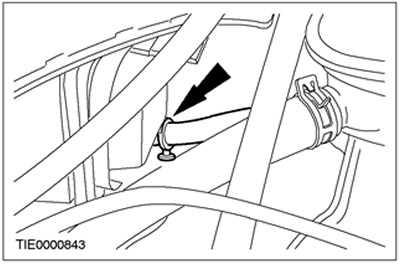

2. Отсоедините шланг от кронштейна.



3. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

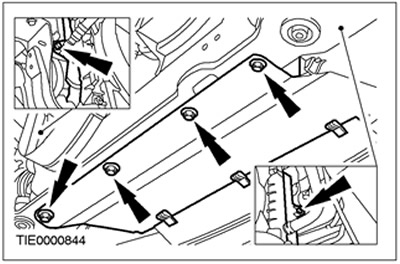

4. Снимите брызговик радиатора.

• Выверните шесть винтов.
• Рассоедините штекерный разъем датчика температуры воздуха (при наличии).

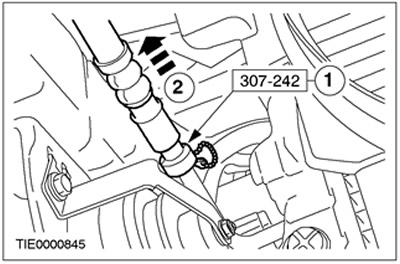

5. Используя специальный инструмент, отсоедините шланг охладителя рабочей жидкости.

• 1.Вставьте специальный инструмент в быстродействующую муфту шланга.
• 2.Передвиньте специальный инструмент по трубопроводу, чтобы освободить стопорные элементы.
• Дайте жидкости стечь в подходящую емкость.

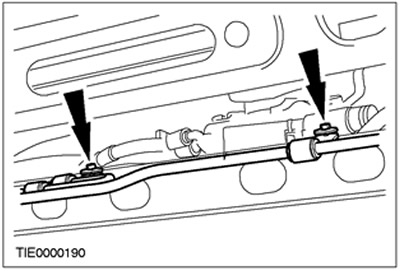

6.

ПРИМЕЧАНИЕ: Показан вариант с дизельным двигателем, другие варианты аналогичны.

Снимите охладитель рабочей жидкости.

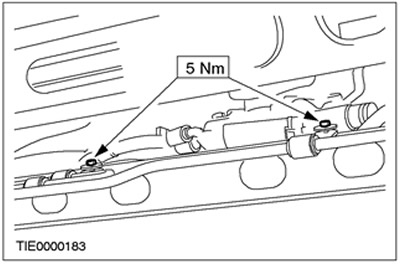

Установка

1.

ПРИМЕЧАНИЕ: После установки удалите воздух из системы усилителя рулевого управления. За дополнительной информацией обратитесь к Разделу 211-00.

Установите элементы на место, действуя в обратной последовательности.
