Главный тормозной цилиндр - снятие и установка
Шасси. Гидропривод тормозов. Форд Фокус 1

Главная > Focus > Фокус 1 > Шасси > Гидропривод тормозов > Главный тормозной цилиндр - снятие и установка
            0


Снятие


Все автомобили

1. ПРЕДОСТЕРЕЖЕНИЕ: При попадании тормозной жидкости на лакокрасочное покрытие пораженный участок требуется незамедлительно промыть холодной водой.

Отсоедините провод "массы" от аккумулятора.

2. Рассоедините штекерный разъем на крышке заливной горловины.
  • 1.Оттяните назад язычок.
  • 2.Нажмите на зажимы.
  • 3.Рассоедините штекерный разъем.



3. ПРЕДОСТЕРЕЖЕНИЕ: Проследите за тем, чтобы на крышку заливной горловины не попадала грязь.

Снимите крышку заливной горловины бачка гидропривода тормозов.

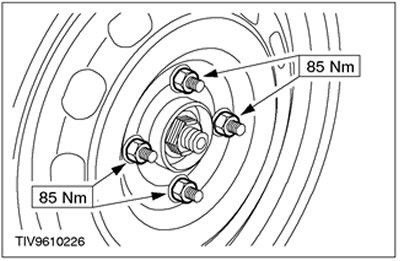

4. Отпустите гайки обоих передних колес.

5. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

6. Снимите передние колеса.

7. Отпустите ниппель для удаления воздуха.
  • 1.Снимите пылезащитную крышку.
  • 2.Отпустите ниппель для удаления воздуха.



8. ПРИМЕЧАНИЕ: Выполните эту процедуру на обоих трубопроводах передних тормозов.

Удалите тормозную жидкость из бачка гидропривода тормозов.
  • 1.Подсоедините трубку для удаления воздуха к ниппелю удаления воздуха и поместите ее в подходящую емкость.
  • 2.Нажимайте на педаль тормоза до тех пор, пока не прекратится выделение тормозной жидкости.
  • 3.Затяните ниппель удаления воздуха.



9. Опустите автомобиль.


10. Снимите воздушный фильтр. За дополнительной информацией обратитесь к Разделу 303-12.

11. Снимите выпускной трубопровод воздушного фильтра.

12. Рассоедините штекерный разъем центральной электрораспределительной коробки.



13. Выверните винт крепления центральной электрораспределительной коробки.



14. Отсоедините центральную электрораспределительную коробку. Переместите воздушный фильтр в другое положение.

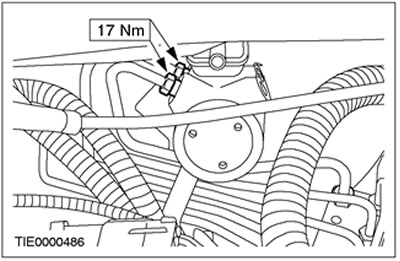

15. Отсоедините питающий трубопровод тормозной жидкости.



Автомобили, имеющие функцию поддержания устойчивости на курсе

16. Рассоедините штекерный разъем датчиков давления системы тормозов.



Все автомобили

17. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите тормозные трубопроводы во избежание вытекания тормозной жидкости и проникновения грязи.

Отсоедините тормозные трубопроводы.



Автомобили с антиблокировочной системой тормозов

18. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите тормозные трубопроводы во избежание вытекания тормозной жидкости и проникновения грязи.

Отсоедините тормозные трубопроводы.



Все автомобили

19. ПРЕДОСТЕРЕЖЕНИЕ: Перед снятием главного цилиндра убедитесь в том, что в вакуумном усилителе тормозов сброшен вакуум. Это можно проделать, отсоединив вакуумный трубопровод от вакуумного усилителя тормозов.


Снимите вакуумный шланг вакуумного усилителя тормозов.



20. Снимите главный тормозной цилиндр.



Установка


Все автомобили

1. ПРЕДОСТЕРЕЖЕНИЕ: Перед установкой главного тормозного цилиндра убедитесь в наличии вакуумного уплотнения и в чистоте контактных поверхностей.

ПРИМЕЧАНИЕ: После установки удалите воздух из системы тормозов. За дополнительной информацией обратитесь к Разделу 206-00.

При установке выполните процедуру снятия в обратной последовательности.





Автомобили с антиблокировочной системой тормозов



Все автомобили
