Описание и принцип действия гидропривода тормозов
Шасси. Гидропривод тормозов. Форд Фокус 1

Главная > Focus > Фокус 1 > Шасси > Гидропривод тормозов > Описание и принцип действия гидропривода тормозов
            0


ПРЕДУПРЕЖДЕНИЕ: Тормозная жидкость содержит эфиры полиглицерина и полиглицерин. Избегайте ее попадания в глаза. После работы с тормозной жидкостью тщательно мойте руки. При попадании тормозной жидкости в глаза промывайте глаза в течение 15 минут холодной проточной водой. Если раздражение сохраняется, обратитесь за медицинской помощью. При проглатывании тормозной жидкости выпейте воды и вызовите рвоту. Незамедлительно обратитесь за медицинской помощью. Неследование этим указаниям может привести к травматическим последствиям.

Двухконтурная гидравлическая система тормозов имеет традиционную конструкцию и задействуется педалью.

Система включает следующие элементы:
  • бачок гидропривода тормозов с указателем уровня тормозной жидкости
  • тормозные трубопроводы и шланги
  • главный тормозной цилиндр
  • тормозные контуры с диагональным разделением (левое переднее и правое заднее и правое переднее и левое заднее колесо)

Редукционные клапаны, чувствительные к изменению давления (PCRV). Клапаны PCRV установлены между главным тормозным цилиндром и тормозными трубопроводами, направленными к задним колесам. Клапаны PCRV управляют гидравлическим давлением, подаваемым к задним тормозам, тем самым уменьшая опасность блокировки задних колес при торможении.

Датчики давления


Датчики давления устанавливают на автомобили, имеющие функцию поддержания устойчивости на курсе. Датчики давления улавливают намерения водителя задействовать систему тормозов (торможение при задействованной функции поддержания устойчивости на курсе).

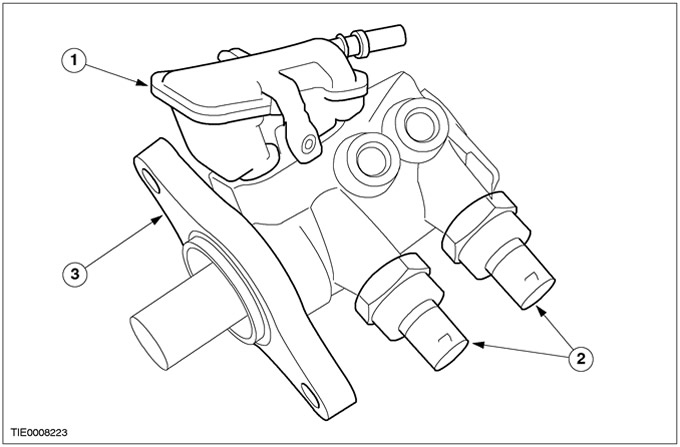

Поз.№ Запасной ЧастиНаименование
1 Бачок гидропривода тормозов
2 Датчики давления (автомо-били, имеющие функцию поддержания устойчивости на курсе)
3 Главный тормозной цилиндр

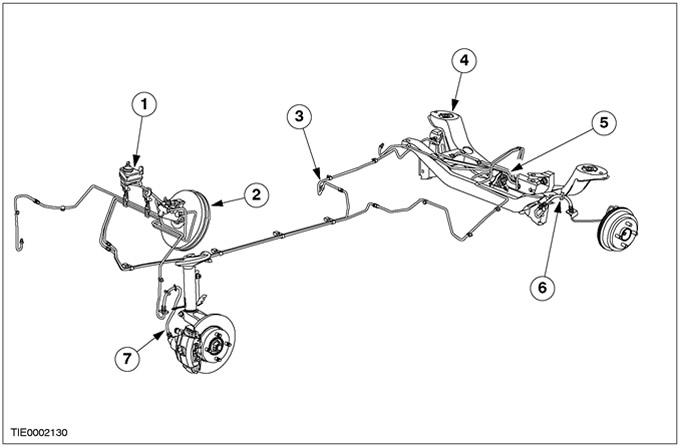

Левостороннее управление




Поз.№ Запасной ЧастиНаименование
1Бачок гидропривода тормозов
2Вакуумный усилитель тормозов
3Гидравлические трубопроводы системы тормозов
4Поперечина ("универсал")
5Распределительный клапан, чувствительный к изменению нагрузки ("универсал")
6Задний тормозной шланг
7Передний тормозной шланг

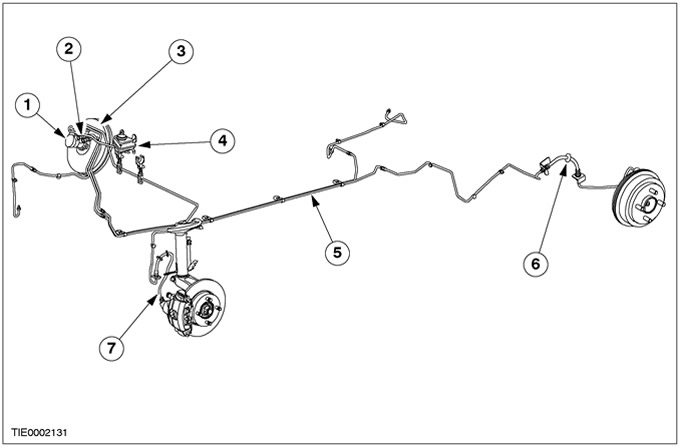

Правостороннее управление




Поз.№ Запасной ЧастиНаименование
1Главный тормозной цилиндр
2Редукционный клапан, чувствительный к изменению давления
3Вакуумный усилитель тормозов
4Бачок гидропривода тормозов
5Гидравлические трубопроводы системы тормозов
6Задний тормозной шланг
7Передний тормозной шланг
