Pinpoint-тесты тормозной системы

A1: ДОРОЖНОЕ ИСПЫТАНИЕ АВТОМОБИЛЯ

 1Выполните дорожное испытание автомобиля и задействуйте педаль тормоза.

• Происходит увод или смещение автомобиля?

→ Да

 Перейдите к A2

→ Нет

Автомобиль исправен.

A2: ПРОВЕРКА ДАВЛЕНИЯ В ШИНАХ

 1Проверьте на наличие чрезмерного износа шин и неправильного давления в шинах

• Шины в хорошем состоянии?

→ Да

Если автомобиль оснащен задними барабанными тормозами, Перейдите к A3

Если автомобиль оснащен задними дисковыми тормозами, Перейдите к A4

→ Нет

ОТРЕГУЛИРУЙТЕ давление в шинах или УСТАНОВИТЕ новые шины при наличии чрезмерного износа. ПРОВЕРЬТЕ правильность работы системы.

A3: ОСМОТР ТОРМОЗНЫХ КОЛОДОК И НАКЛАДОК

 1ПРОВЕРЬТЕ тормозные колодки и накладки, обращая внимание на наличие консистентной смазки или жидкости на накладках и признаки износа.

• Присутствуют какие-либо неисправности?

→ Да

УСТАНОВИТЕ новые тормозные колодки. За дополнительной информацией обратитесь к Разделу 206-02. ПРОВЕРЬТЕ правильность работы системы. ВЫПОЛНИТЕ ДОРОЖНОЕ ИСПЫТАНИЕ (если необходимо).

→ Нет

 Перейдите к A4

A4: ПРОВЕРКА СУППОРТОВ

 1Проверьте поршни и шпильки суппортов, обращая внимание на следы деформации, протечки или заклинивания. За дополнительной информацией обратитесь к Разделу 206-03 / 206-04.

• Поршни и шплинты суппортов дисковых тормозов деформированы, протекают или заедают?

→ Да

При необходимости ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новые поршни или шпильки. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

 Перейдите к A5

A5: ОСМОТР ТОРМОЗНЫХ ДИСКОВ

 1Проверьте тормозные диски на наличие чрезмерного износа или повреждений.

• Имеется чрезмерный износ или повреждения?

→ Да

При необходимости ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новые тормозные диски. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

 Перейдите к A6

A6: ОСМОТР ПОДШИПНИКОВ ПЕРЕДНИХ КОЛЕС

 1Проверьте подшипники передних колес. За дополнительной информацией обратитесь к Разделу 204-00.

• Подшипники колес исправны?

→ Да

 Перейдите к A7

→ Нет

УСТАНОВИТЕ новые подшипники колес. За дополнительной информацией обратитесь к Разделу 204-01. ПРОВЕРЬТЕ правильность работы системы.

A7: ПРОВЕРКА УГЛОВ УСТАНОВКИ КОЛЕС

 1Проверьте углы установки колес автомобиля. За дополнительной информацией обратитесь к Разделу 204-00.

• Углы установки колес соответствует спецификации?

→ Да

Автомобиль исправен.

→ Нет

При необходимости выполните регулировку углов установки колес. За дополнительной информацией обратитесь к Разделу 204-00.

ПРИМЕЧАНИЕ: Контрольная лампа системы тормозов включается приблизительно на пять секунд при включении зажигания, а затем гаснет.

B1: ПРОВЕРКА КРАСНОЙ КОНТРОЛЬНОЙ ЛАМПЫ СИСТЕМЫ ТОРМОЗОВ

 1Ведите положение ON.

• Красная контрольная лампа системы тормозов включена?

→ Да

Если автомобиль оснащен системой ABS, Перейдите к B2  Перейдите к PINPOINT-ТЕСТУ B . Если автомобиль не оснащен системой ABS, Перейдите к B3  Перейдите к PINPOINT-ТЕСТУ B

→ Нет

Автомобиль исправен.

B2: ПРОВЕРКА СИСТЕМЫ ABS

 1Введите положение OFF.

 2Отсоедините диагностический инструмент.FDS2000

 3Используя WDS, выполните диагностическую проверку ABS.

• Выявлены какие-либо неисправности в системе ABS?

→ Да

При необходимости ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новые элементы. За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C.

→ Нет

 Перейдите к B3  Перейдите к PINPOINT-ТЕСТУ B

B3: ПРОВЕРКА СТОЯНОЧНОГО ТОРМОЗА

 1ПРОВЕРЬТЕ, полностью ли отпущен стояночный тормоз.

• Красная контрольная лампа системы тормозов выключается?

→ Да

Автомобиль исправен.

→ Нет

 Перейдите к B5  Перейдите к PINPOINT-ТЕСТУ B

B4: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПЕРЕКЛЮЧАТЕЛЯ СТОЯНОЧНОГО ТОРМОЗА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ»

 1Отсоедините C930 переключателя стояночного тормоза.

• Красная контрольная лампа системы тормозов выключается?

→ Да

УСТАНОВИТЕ новый переключатель стояночного тормоза. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

 Перейдите к B5  Перейдите к PINPOINT-ТЕСТУ B

B5: ПРОВЕРКА УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ

 1Проверьте уровень тормозной жидкости в бачке гидропривода тормозов.

• Уровень тормозной жидкости в бачке гидропривода тормозов находится на отметке MAX?

→ Да

 Перейдите к B6  Перейдите к PINPOINT-ТЕСТУ B

→ Нет

Долейте тормозную жидкость в бачок гидропривода тормозов до отметки MAX.

B6: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПЕРЕКЛЮЧАТЕЛЯ УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ»

 1Отсоедините C810 переключателя уровня тормозной жидкости.

• Красная контрольная лампа системы тормозов выключается?

→ Да

УСТАНОВИТЕ новый переключатель уровня тормозной жидкости. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

 Перейдите к B4  Перейдите к PINPOINT-ТЕСТУ B

B7: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 31S - GC6 (ЧЕРНО-ЖЕЛТОЙ) НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА "МАССУ"

 1Введите положение OFF.

 2Отсоедините C809 щитка приборов.

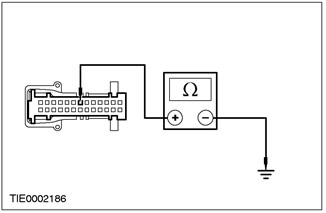

 3Измерьте сопротивление между штырем 20 разъема С809 щитка приборов, электрической цепи 31S-GC6 (черно-желтой), и "массой".

• Сопротивление превышает 10 000 Ом?

→ Да

УСТАНОВИТЕ новый щиток приборов. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-GC6 (черно-желтую). ПРОВЕРЬТЕ правильность работы системы.

C1: ДОРОЖНОЕ ИСПЫТАНИЕ АВТОМОБИЛЯ

 1Выполните дорожное испытание автомобиля в диапазоне скоростей 40-80 км/ч (25-50 миль в час) без задействования тормозов.

• Вибрация присутствует?

→ Да

ПРОВЕРЬТЕ на наличие шумов, вибрации и тряски. За дополнительной информацией обратитесь к Разделу 100-04. При необходимости ПОВТОРИТЕ дорожное испытание.

→ Нет

 Перейдите к C2

C2: ПРОВЕРКА НА НАЛИЧИЕ ВИБРАЦИИ В ЗАДНИХ ТОРМОЗАХ

ПРИМЕЧАНИЕ: Включите стояночный тормоз.

 1Выполните дорожное испытание автомобиля в диапазоне скоростей 40-80 км/ч (25-50 миль в час), прикладывая среднее усилие только к рычагу стояночного тормоза.

• Вибрация присутствует?

→ Да

ПРОВЕРЬТЕ тормозные диски или тормозные барабаны задних тормозов на наличие чрезмерного износа или трещин. За дополнительной информацией обратитесь к Разделу 206-04 / 206-02.

→ Нет

 Перейдите к C3

C3: ПРОВЕРКА НА НАЛИЧИЕ ВИБРАЦИИ В ПЕРЕДНИХ ТОРМОЗАХ

 1Выполните дорожное испытание автомобиля в диапазоне скоростей 40-80 км/ч (25-50 миль в час), прикладывая легкое и среднее усилие к педали тормоза.

• Вибрация присутствует?

→ Да

ПРОВЕРЬТЕ тормозные диски передних тормозов на наличие чрезмерного износа или трещин. За дополнительной информацией обратитесь к Разделу 206-03. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

Автомобиль исправен.

D1: ПРОВЕРКА УСИЛИЯ, ПРИКЛАДЫВАЕМОГО К ПЕДАЛИ ТОРМОЗА

 1Выполните дорожное испытание автомобиля и задействуйте педаль тормоза.

• Усилие, прикладываемое к педали тормоза, в норме?

→ Да

Автомобиль исправен.

→ Нет

 Перейдите к D2

D2: ПРОВЕРКА УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ

 1Проверьте уровень тормозной жидкости в бачке гидропривода тормозов

• Уровень тормозной жидкости соответствует спецификации?

→ Да

 Перейдите к D3

→ Нет

ПРОВЕРЬТЕ уплотнения бачка гидропривода тормозов. Обратитесь к гл. "Проверка главного тормозного цилиндра", представленной в этом разделе. ДОЛЕЙТЕ тормозную жидкость и УДАЛИТЕ ВОЗДУХ из системы тормозов. За дополнительной информацией обратитесь к Удаление воздуха - Под давлением .За дополнительной информацией обратитесь к Удаление воздуха - Обычное имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы. При необходимости ПОВТОРИТЕ дорожное испытание.

D3: ПРОВЕРКА ВЫСОТЫ ПЕДАЛИ ТОРМОЗА - ПОВЫШЕНИЕ ДАВЛЕНИЯ В СИСТЕМЕ

 1Быстро нажмите на педаль тормоза пять раз.

• Высота педали тормоза увеличивается и затем удерживается на новом уровне?

→ Да

УДАЛИТЕ ВОЗДУХ из системы тормозов. Обратитесь к гл. «Удаление воздуха из системы тормозов», представленной в этом разделе. Проверьте байпасный контур в цилиндре. При необходимости ПОВТОРИТЕ дорожное испытание.

→ Нет

 Перейдите к D4

D4: ПРОВЕРКА СИСТЕМЫ ТОРМОЗОВ НА НАЛИЧИЕ ПРОТЕЧЕК

 1Проверьте наличие наружных протечек в системе тормозов.

• Протечки обнаружены?

→ Да

При необходимости ОТРЕМОНТИРУЙТЕ, ДОБАВЬТЕ тормозную жидкость и УДАЛИТЕ ВОЗДУХ из системы тормозов. За дополнительной информацией обратитесь к Удаление воздуха - под давлением имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы. При необходимости ПОВТОРИТЕ дорожное испытание.

→ Нет

 Перейдите к D5

D5: ПРОВЕРЬТЕ БАЙПАСНЫЙ КОНТУР В ЦИЛИНДРЕ.

 1Проверьте наличие байпассирования в главном тормозном цилиндре. Обратитесь к гл. "Проверка главного тормозного цилиндра", представленной в этом разделе

• Какие-либо неисправности выявлены?

→ Да

УСТАНОВИТЕ новый главный тормозной цилиндр, ДОЛЕЙТЕ тормозную жидкость и УДАЛИТЕ ВОЗДУХ из системы тормозов. За дополнительной информацией обратитесь к Удаление воздуха - Под давлением .За дополнительной информацией обратитесь к Удаление воздуха - Обычное имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

Система исправна.

E1: ДОРОЖНОЕ ИСПЫТАНИЕ - ПРОВЕРКА РАБОТЫ ПЕДАЛИ ТОРМОЗА

 1ПРОВЕРЬТЕ, возникает ли такое состояние при фактической попытке остановки путем нажатия на педаль тормоза в движущемся автомобиле.

• Состояние возникает во время движения автомобиля?

→ Да

 Перейдите к E2

→ Нет

 Перейдите к E3

E2: ПРОВЕРКА НА НАЛИЧИЕ ПРОТЕЧЕК В СИСТЕМЕ ТОРМОЗОВ

 1Проверьте наличие наружных протечек в системе тормозов.

• В системе тормозов есть наружные протечки?

→ Да

При необходимости ОТРЕМОНТИРУЙТЕ. ДОБАВЬТЕ тормозную жидкость и УДАЛИТЕ воздух из системы тормозов. За дополнительной информацией обратитесь к Удаление воздуха - Под давлением имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

 Перейдите к E3

E3: ПРОВЕРКА БАЙПАСНОГО КАНАЛА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА

 1Проверьте перепускной канал главного тормозного цилиндра. Обратитесь к гл. "Проверка главного тормозного цилиндра", представленной в этом разделе.

• Какие-либо неисправности выявлены?

→ Да

УСТАНОВИТЕ новый главный тормозной цилиндр, ДОЛЕЙТЕ тормозную жидкость и УДАЛИТЕ ВОЗДУХ из системы тормозов. За дополнительной информацией обратитесь к Удаление воздуха - Под давлением .За дополнительной информацией обратитесь к Удаление воздуха - Обычное имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

Система исправна.

F1: ПРОВЕРКА НА НАЛИЧИЕ "МЯГКОСТИ" ПЕДАЛИ

 1Выполните дорожное испытание автомобиля и задействуйте педаль тормоза.

• Усилие задействования педали тормоза в норме?

→ Да

Автомобиль исправен.

→ Нет

 Перейдите к F2

F2: ПРОВЕРКА ЗАПАСА ХОДА ПЕДАЛИ ТОРМОЗА

ПРИМЕЧАНИЕ: Может ощущаться повышенное сопротивление, напоминающее упор педали в пол.

 1Двигатель на холостом ходу.

 2Слегка нажмите на педаль тормоза три или четыре раза.

 3Выждите 15 секунд для восстановления вакуума.

 4Надавливайте на педаль тормоза до момента прекращения ее перемещения вниз или увеличения сопротивления перемещению педали

 5Удерживайте педаль тормоза нажатой, увеличивая частоту вращения двигателя до 2000 об/мин.

 6Отпустите педаль акселератора.

• Педаль тормоза перемещается вниз при возврате частоты вращения двигателя к уровню холостого хода?

→ Да

 Перейдите к F3

→ Нет

ПРОВЕРЬТЕ подачу вакуума на вакуумный усилитель тормозов. За дополнительной информацией обратитесь к Разделу 206-07.

F3: ПРОВЕРКА УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ

 1Проверьте уровень рабочей жидкости в бачке гидропрвода тормозов.

• Уровень тормозной жидкости соответствует спецификации?

→ Да

УДАЛИТЕ ВОЗДУХ из системы тормозов. За дополнительной информацией обратитесь к Удаление воздуха - Под давлением имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

ПРОВЕРЬТЕ уплотнения бачка гидропривода тормозов. Обратитесь к гл. "Главный тормозной цилиндр", представленной в этом разделе. ДОЛЕЙТЕ тормозную жидкость и УДАЛИТЕ ВОЗДУХ из системы тормозов. За дополнительной информацией обратитесь к Удаление воздуха - Под давлением .За дополнительной информацией обратитесь к Удаление воздуха - Обычное имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы. При необходимости ПОВТОРИТЕ дорожное испытание.

G1: ПРОВЕРКА БЛОКИРОВКИ ТОРМОЗОВ

 1Выполните дорожное испытание автомобиля и приложите легкое усилие к педали тормоза.

• Происходит блокировка задних тормозов?

→ Да

 Перейдите к G2  Перейдите к PINPOINT-ТЕСТУ G

→ Нет

Автомобиль исправен.

G2: ОСМОТР ТОРМОЗНЫХ КОЛОДОК

 1Осмотрите тормозные колодки на наличие консистентной смазки или тормозной жидкости на накладках, наличие износа, повреждений, правильность установки, правильность размеров и типа.

• Какие-либо неисправности выявлены?

→ Да

УСТАНОВИТЕ новые тормозные колодки. За дополнительной информацией обратитесь к Разделу 206-02 / 206-04.

ПРОВЕРЬТЕ правильность работы системы. При необходимости ПОВТОРИТЕ дорожное испытание.

→ Нет

Автомобиль исправен

H1: ДОРОЖНОЕ ИСПЫТАНИЕ НА ДОРОГЕ С ШЕРОХОВАТЫМ ПОКРЫТИЕМ

 1Выполните дорожное испытание автомобиля в сложных условиях движения.

 2Медленно задействуйте педаль тормоза.

• Тормоза исправны?

→ Да

Автомобиль исправен.

→ Нет

 Перейдите к H2

H2: ПРОВЕРКА ПОДШИПНИКОВ КОЛЕС

 1Проверьте установку подшипников передних колес. За дополнительной информацией обратитесь к Разделу 204-01.

• Посадка подшипников передних колес неплотная?

→ Да

Если подшипник переднего колеса поврежден, УСТАНОВИТЕ новый. За дополнительной информацией обратитесь к Разделу 204-01. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

ПРОВЕРЬТЕ разность толщины тормозных дисков передних тормозов. За дополнительной информацией обратитесь к Разделу 206-03.

I1: ДОРОЖНОЕ ИСПЫТАНИЕ АВТОМОБИЛЯ

 1Выполните дорожное испытание автомобиля и задействуйте тормоза.

• Тормоза функционируют исправно?

→ Да

Автомобиль исправен.

→ Нет

ОСМОТРИТЕ отдельные колесные цилиндры или тормозные суппорты и при необходимости УСТАНОВИТЕ новые колесные цилиндры или тормозные суппорты. Перейдите к I2

I2: ПРОВЕРКА ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ

 1Проверьте регулировку и рабочий ход толкателя вакуумного усилителя тормозов. За дополнительной информацией обратитесь к Разделу 206-07.

• Толкатель исправен?

→ Да

Автомобиль исправен.

→ Нет

УСТАНОВИТЕ новый вакуумный усилитель тормозов. За дополнительной информацией обратитесь к Разделу 206-07. ПРОВЕРЬТЕ правильность работы системы.

J1: ПРОВЕРКА ВАКУУМА

 1Отсоедините вакуумный шланг от вакуумного усилителя тормозов.

 2Подсоедините вакуумный тестер/ прибор для проверки герметичности к вакуумному шлангу.

 3Ведите положение START.

 4Запустите двигатель и дайте ему достигнуть нормальной рабочей температуры.

 5Определите давление вакуума.

• Давление вакуума составляет 40.5 кПа?

→ Да

 Перейдите к J2

→ Нет

НАЙДИТЕ и УСТРАНИТЕ причину низкого вакуума. ПРОВЕРЬТЕ правильность работы системы.

J2: ОСМОТР СИСТЕМЫ

 1Введите положение OFF.

 2Подсоедините вакуумный шланг.

 3Осмотрите вакуумный усилитель тормозов, резиновую втулку и все элементы вакуумной системы, обращая внимание на наличие трещин, отверстий, ненадежности соединений или отсутствие зажимов/ хомутов.

 4Пять раз нажмите на педаль тормоза для удаления вакуума. Выжмите педаль тормоза и удерживайте ее в нажатом положении.

• Педаль тормоза перемещается вниз при запуске двигателя?

→ Да

Вакуумная система исправна.

→ Нет

 Перейдите к J3

J3: ПРОВЕРКА ОБРАТНОГО КЛАПАНА ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ

 1Проверьте обратный клапан вакуумного усилителя тормозов. Обратитесь к гл. "Вакуумный усилитель тормозов", представленной в этом разделе.

• Обратный клапан вакуумного усилителя тормозов исправен?

→ Да

ПРОВЕРЬТЕ вакуумный усилитель тормозов. Обратитесь к гл. "Проверка вакуумного усилителя тормозов», представленной в этом разделе. При необходимости УСТАНОВИТЕ новый вакуумный усилитель тормозов. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

УСТАНОВИТЕ новый обратный клапан вакуумного усилителя тормозов. ПРОВЕРЬТЕ правильность работы системы.

K1: ПРОВЕРКА ОБРАТНОГО ХОДА ПЕДАЛИ ТОРМОЗА

 1Запустите двигатель с высокой частотой вращения в режиме холостого хода, одновременно с этим несколько раз задействовав педаль тормоза.

 2Оттяните педаль тормоза назад с усилием, приблизительно равным 44.5 Н.

 3Отпустите педаль тормоза и измерьте расстояние до резиновой накладкой для ног водителя.

 4С усилием выжмите педаль тормоза.

 5Отпустите педаль тормоза и измерьте расстояние между педалью тормоза и резиновой накладкой для ног водителя. Педаль тормоза должна вернуться в исходное положение.

• Педаль тормоза возвращается в исходное положение?

→ Да

Автомобиль исправен.

→ Нет

Автомобили, изготовленные вплоть до 01.1999 г. Перейдите к K2 Автомобили, изготовленные начиная с 01.1999 г. Перейдите к K3

K2: ПРОВЕРКА ЗАЕДАНИЯ ПЕДАЛИ ТОРМОЗА

 1Проверьте педаль тормоза и убедитесь в том, что педаль тормоза перемещается свободно.

• Педаль тормоза перемещается свободно?

→ Да

УСТАНОВИТЕ новый вакуумный усилитель тормозов. За дополнительной информацией обратитесь к Разделу 206-07. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый кронштейн педали тормоза. За дополнительной информацией обратитесь к Разделу 206-06. ПРОВЕРЬТЕ правильность работы системы.

K3: ПРОВЕРКА ЗАЕДАНИЯ ПЕДАЛИ ТОРМОЗА

 1Проверьте педаль тормоза и убедитесь в том, что педаль тормоза перемещается свободно.

• Педаль тормоза перемещается свободно?

→ Да

УСТАНОВИТЕ новый вакуумный усилитель тормозов. За дополнительной информацией обратитесь к Разделу 206-07. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

 Перейдите к K4

K4: ПРОВЕРКА РЫЧАЖНОГО МЕХАНИЗМА ПЕДАЛИ ТОРМОЗА

 1Проверьте на наличие зазора между педалью тормоза и рычагом возврата педали тормоза.

• Имеется ли зазор между педалью тормоза и рычагом возврата педали тормоза.

→ Да

УСТАНОВИТЕ новый кронштейн педали тормоза. За дополнительной информацией обратитесь к Разделу 206-06. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

ВЫВЕРЬТЕ положение кронштейна педали тормоза и рычага возврата педали тормоза. ПРОВЕРЬТЕ правильность работы системы.
