Описание и принцип действия барабанного тормоза
Шасси. Система тормозов. Форд Фокус 1

Главная > Focus > Фокус 1 > Шасси > Система тормозов > Описание и принцип действия барабанного тормоза
            0

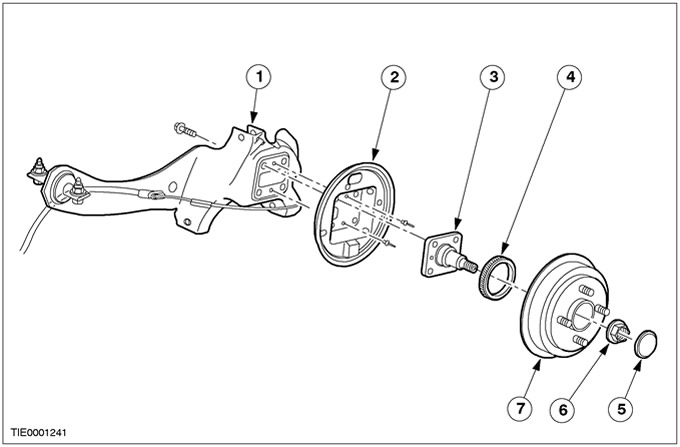

Поз.№ Запасной ЧастиНаименование
1-Продольный рычаг и кулак
2-Тормозной щит
3-Ось колеса
4-Импульсное кольцо датчика антиблокировочной системы
5-Смазочный колпачок
6-Держатель подшипника колеса
7-Барабан

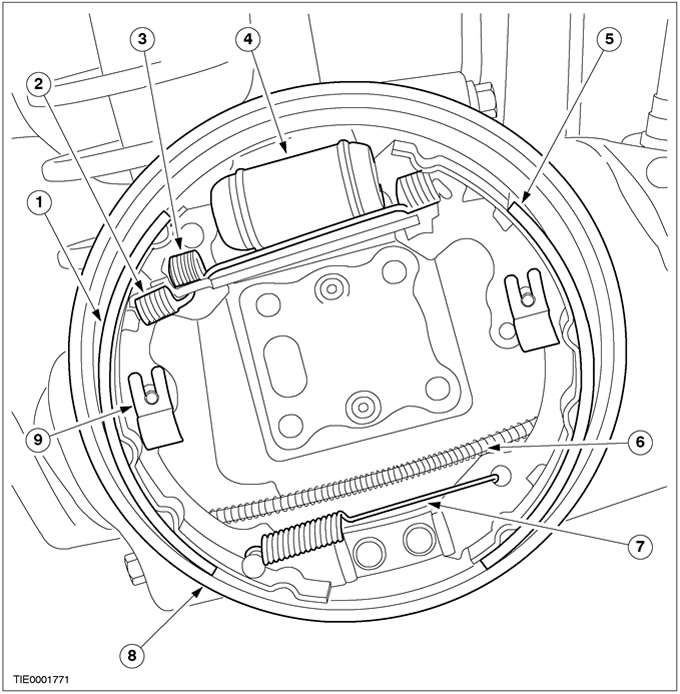

Поз.№ Запасной ЧастиНаименование
1-Передняя колодка
2-Возвратная пружина стоя-ночного тормоза
3-Верхняя стяжная пружина
4-Колесный цилиндр
5-Задняя колодка
6-Трос стояночного тормоза
7-Нижняя стяжная пружина
8-Тормозной щит
9-Удерживающая пружина
