Трос стояночного тормоза - снятие и установка

Наименование	Спецификация
Смазка	ESE-M99B144-B

Снятие

Все автомобили

1. Снимите консоль пола.За дополнительной информацией обратитесь к Разделу 501-12.

2. Отпустите стояночный тормоз.

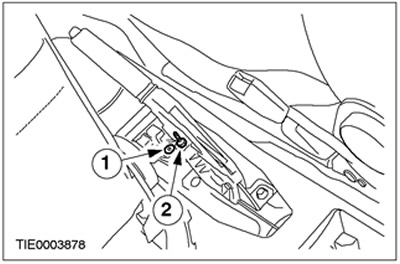

3. Отпустите гайку регулировки троса стояночного троса до конца резьбы.

• 1.Снимите зажим.
• 2.Отпустите регулировочную гайку.

4. Снимите задние колеса в сборе с шинами.За дополнительной информацией обратитесь к Разделу 204-04.

5.

ПРЕДОСТЕРЕЖЕНИЕ: Зафиксируйте выпускную трубу.

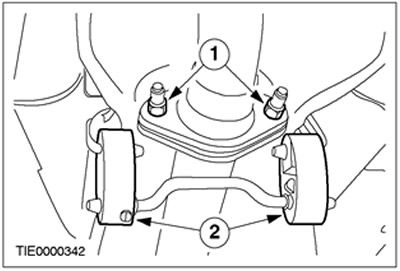

Отсоедините выпускную трубу в сборе с глушителем.

• 1.Отверните гайки и отбракуйте их за дальнейшей ненадобностью.
• 2.Освободите подвесные опоры.

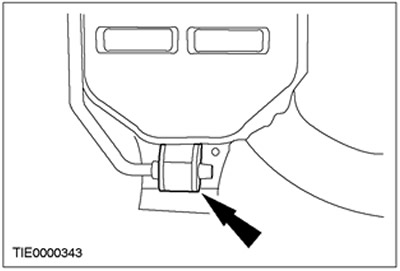

6. Отсоедините центральную подвесную опору.

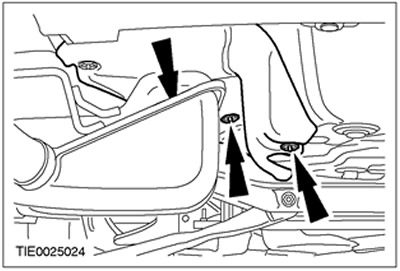

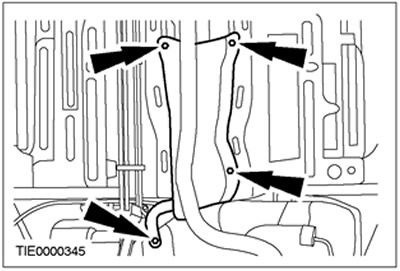

7. Снимите центральный теплозащитный экран системы выпуска.




8. Отсоедините задний теплозащитный экран системы выпуска от панели пола.

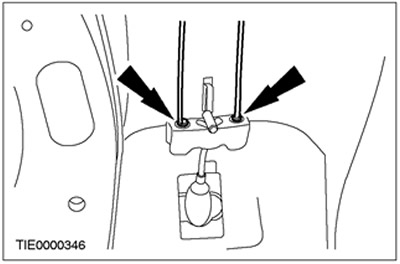

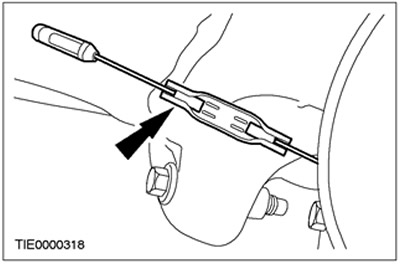

9. Отсоедините тросы стояночного троса от уравнителя. Разверните трос на 90 градусов.



10.

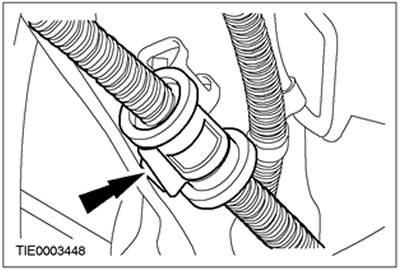

ПРИМЕЧАНИЕ: Для указания мест установки зажимов на оболочке троса имеются отметки и втулки. Для облегчения установки отметьте положение зажимов на наружной оболочке троса.

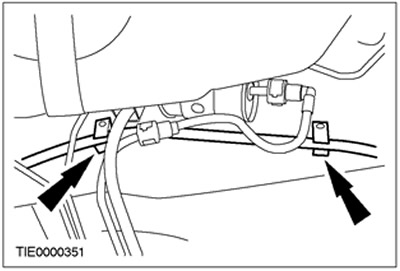

Отсоедините задний трос от зажимов (с обеих сторон, показана правая сторона).

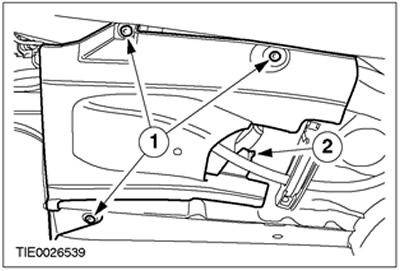

11. Снимите воздушные дефлекторы с обеих сторон (при наличии).

• 1.Выверните винты.
• 2.Освободите зажим.

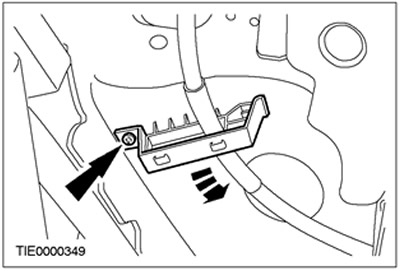

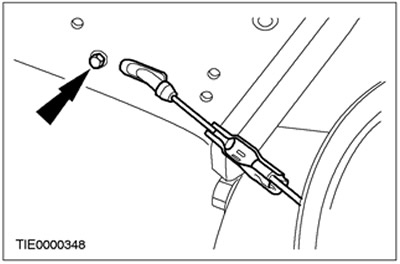

12. Отсоедините направляющие троса от панели пола.

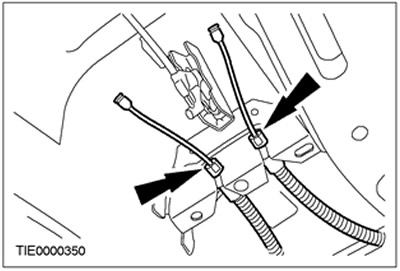

13. Отсоедините оболочки тросов от кронштейна.




Автомобили с антиблокировочной системой тормозов

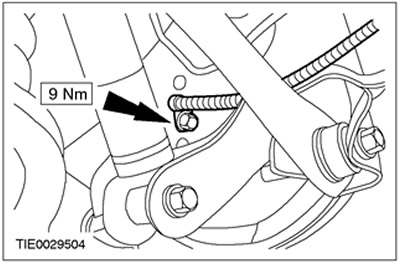

14. Отсоедините датчики скорости задних колес.



Автомобили с задними барабанными тормозами

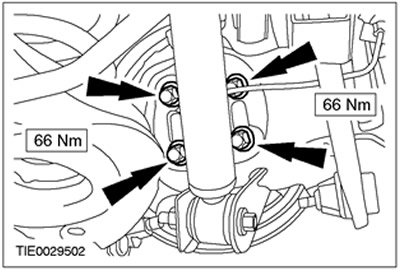

15. Снимите тормозные барабаны в сборе со ступицами колес.



16. Отсоедините направляющую троса стояночного троса от соединительной тяги (с обеих сторон).




17. Отсоедините тросы стояночного троса.



18. Протяните трос стояночного троса и направляющую через соединительную тягу (с обеих сторон).

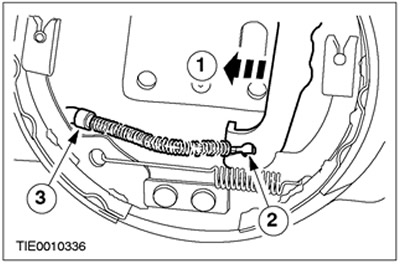

19. Снимите соединительный трос стояночного тормоза (с обеих сторон).

• 1.Отпустите рычаг управления.
• 2.Отсоедините трос.
• 3.Нажмите на зажим.

Автомобили с задними дисковыми тормозами

20. Отсоедините трос стояночного троса от соединительной тяги (с обеих сторон).

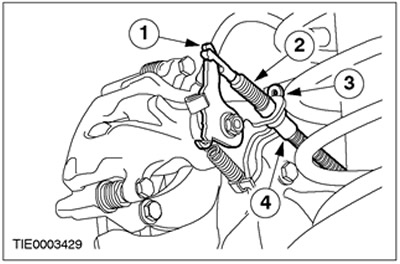

21. Отсоедините трос стояночного троса от суппорта (с обеих сторон).

• 1.Оттяните назад рычаг стояночного тормоза.
• 2.Отсоедините трос от рычага стояночного тормоза.
• 3.Снимите зажим оболочки троса.
• 4.Отсоедините трос и оболочку троса.

Все автомобили

22. Снимите тросы стояночного троса.

Установка

1.

ПРИМЕЧАНИЕ: Левый трос можно идентифицировать по белой втулке, а правый трос по черной втулке.

ПРИМЕЧАНИЕ: Проверьте подвесные опоры системы выпуска на наличие повреждений и усталостного износа. При необходимости установите новые подвесные опоры системы выпуска, используя соответствующий смазочный материал.

ПРИМЕЧАНИЕ: Установите новые гайки выпускной трубы в сборе с глушителем.

При установке выполните процедуру снятия в обратной последовательности.

2. Отрегулируйте стояночный тормоз. За дополнительной информацией обратитесь к главе Регулировка троса стояночного тормоза имеющейся в этом разделе.
