Pinpoint-тесты стеклоочистителей (автомобили после 08.2001)
Кузов и покрытие. Стеклоочистители и омыватели. Форд Фокус 1

Главная > Focus > Фокус 1 > Кузов и покрытие > Стеклоочистители и омыватели > Pinpoint-тесты стеклоочистителей (автомобили после 08.2001)
            0


PINPOINT-ТЕСТ K: СТЕКЛООЧИСТИТЕЛИ НЕ РАБОТАЮТ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

K1: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F56 (CJB)

1 Введите положение OFF.

2 ПРОВЕРЬТЕ Плавкий предохранитель F56 (CJB).

3 ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F56 (20 A)

• Плавкий предохранитель исправен?

Да

Перейдите к K2

Нет

УСТАНОВИТЕ новый плавкий предохранитель F56 (20 A) и ПРОВЕРЬТЕ работу системы. Если плавкий предохранитель перегорает снова, ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

K2: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПЛАВКОМ ПРЕДОХРАНИТЕЛЕ F56 (CJB)

1 Введите положение OFF.

2 Подсоедините Плавкий предохранитель F56 (CJB).

3 Ведите положение ON.

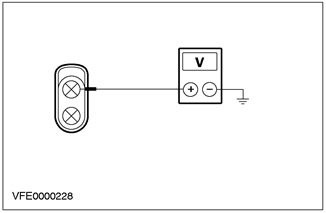

4 Измерьте напряжение между плавким предохранителем F56 и "массой ".

• Напряжение аккумулятора регистрируется?

Да

Очиститель заднего стекла не работает: Перейдите к K3

Функция очистки лобового стекла с учетом режима очистки заднего стекла и функция обычной очистки лобового стекла не работают: Перейдите к K5

Нет

ПРОВЕРЬТЕ CJB; если необходимо, УСТАНОВИТЕ новую CJB. ПРОВЕРЬТЕ правильность работы системы.

K3: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F43 (CJB)

1 Введите положение OFF.

2 ПРОВЕРЬТЕ Плавкий предохранитель F43 (CJB).

3 ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F43 (15 A)

• Плавкий предохранитель исправен?

Да

Перейдите к K4

Нет

УСТАНОВИТЕ новый плавкий предохранитель F43 (15 A) и ПРОВЕРЬТЕ работу системы. Если плавкий предохранитель перегорает снова, ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

K4: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПЛАВКОМ ПРЕДОХРАНИТЕЛЕ F43 (CJB)

1 Введите положение OFF.

2 Подсоедините Плавкий предохранитель F43 (CJB).

3 Ведите положение ON.

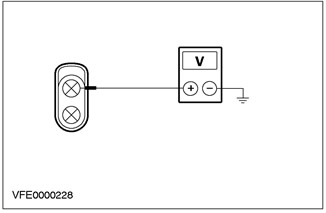

4 Измерьте напряжение между плавким предохранителем F43 и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к K5

Нет

ПРОВЕРЬТЕ CJB; если необходимо, УСТАНОВИТЕ новую CJB. ПРОВЕРЬТЕ правильность работы системы.

K5: ПРОВЕРЬТЕ СИСТЕМУ, ИСПОЛЬЗУЯ WDS

1 Подсоедините диагностический инструмент.

2 Проверьте систему, используя WDS

• Зарегистрированы какие-либо коды неисправности (DTC)?

Да

ОБРАБОТАЙТЕ коды DTC в соответствии с инструкциями WDS. ОЧИСТИТЕ память, в которой хранятся данные о неисправностях, и ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к K6

K6: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПЕРЕКЛЮЧАТЕЛЕ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

1 Введите положение OFF.

2 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

3 Ведите положение ON.

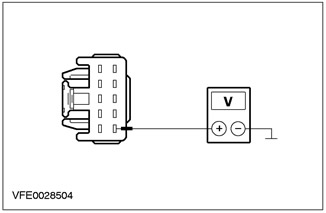

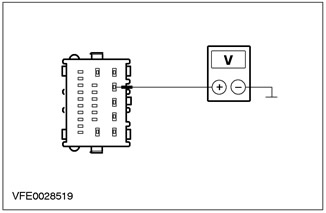

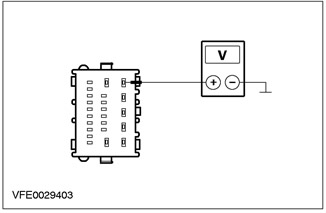

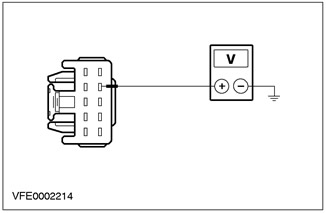

4 Измерьте напряжение между штырем 6 C441 переключателя стеклоочистителей/стеклоомывателей, электрической цепи 15-KA19(A) (зеленой/оранжевой), со стороны жгута электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к K7

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи между плавким предохранителем F56 и переключателем стеклоочистителей/стеклоомывателей, используя электрические схемы. Если необходимо, УСТАНОВИТЕ новую CJB. ПРОВЕРЬТЕ правильность работы системы.

K7: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

1 Введите положение OFF.

2 Проверьте переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к электрическим схемам.

• Переключатель стеклоочистителей/стеклоомывателей исправен?

Да

Очистители лобового стекла не работают: Перейдите к K14

Очиститель заднего стекла не работает: Перейдите к K8

Нет

УСТАНОВИТЕ новый переключатель стеклоочистителей/стеклоомывателей. ПРОВЕРЬТЕ правильность работы системы.

K8: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА РЕЛЕ ОЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА (ШТЫРЬ 1)

1 Введите положение OFF.

2 Отсоедините Реле очистителя заднего стекла - C1018.

3 Ведите положение ON.

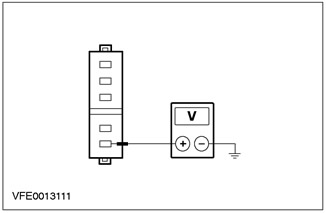

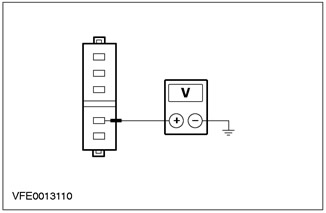

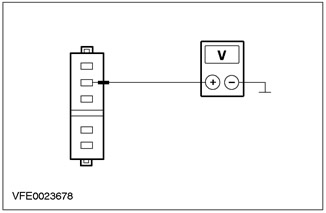

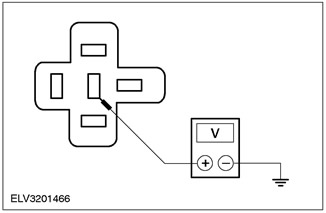

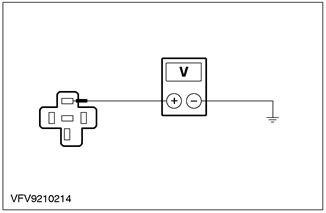

4 Измерьте напряжение между штырем 1 C1018 реле очистителя заднего стекла, со стороны CJB, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к K9

Нет

ПРОВЕРЬТЕ CJB; если необходимо, УСТАНОВИТЕ новую CJB. ПРОВЕРЬТЕ правильность работы системы.

K9: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА РЕЛЕ ОЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА (ШТЫРЬ 5)

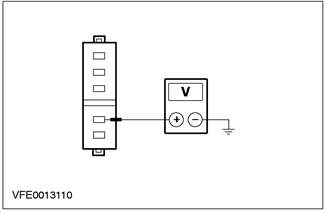

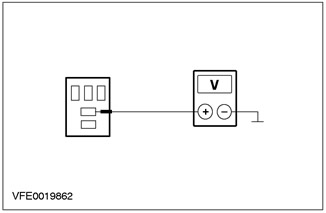

1 Измерьте напряжение между штырем 5 C101 реле очистителя заднего стекла, со стороны CJB, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к K10

Нет

ПРОВЕРЬТЕ CJB; если необходимо, УСТАНОВИТЕ новую CJB. ПРОВЕРЬТЕ правильность работы системы.

K10: ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ РЕЛЕ ОЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА

1 Введите положение OFF.

2 Отсоедините Электродвигатель очистителя заднего стекла - C971.

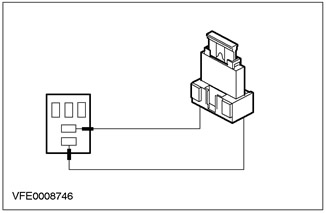

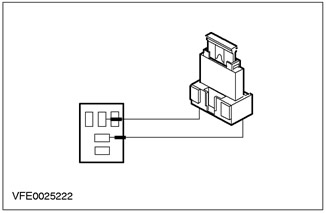

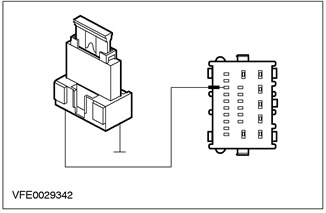

3 Подсоедините соединительный провод с плавким предохранителем (15 A) к разъему C1018 реле очистителя заднего стекла, между штырем 3 и штырем 5, со стороны CJB.

4 Ведите положение ON.

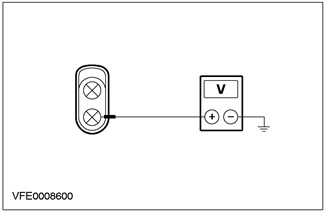

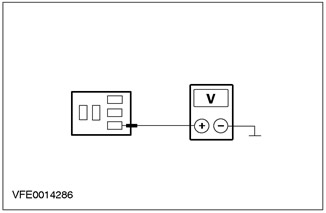

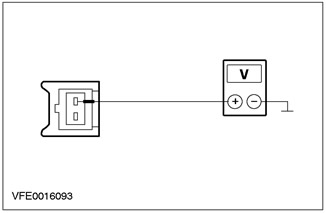

5 Измерьте напряжение между штырем 2 C971 электродвигателя очистителя заднего стекла, электрической цепи 32-KA28 (белой/красной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к K11

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи между реле очистителя заднего стекла и электродвигателем очистителя заднего стекла, используя электрические схемы. Если необходимо, УСТАНОВИТЕ новую CJB. ПРОВЕРЬТЕ правильность работы системы.

K11: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ ОЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА

1 Введите положение OFF.

2 Подсоедините Реле очистителя заднего стекла - C1018.

3 Ведите положение ON.

4 Включите ОЧИСТИТЕЛЬ ЗАДНЕГО СТЕКЛА.

5 Измерьте напряжение между штырем 2 C971 электродвигателя очистителя заднего стекла, электрической цепи 32-KA28 (белой/красной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к K13

Нет

ПРОВЕРЬТЕ реле очистителя заднего стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к электрическим схемам; если необходимо, УСТАНОВИТЕ новый элемент. Если реле исправно, Перейдите к K12

K12: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ЭЛЕКТРОДВИГАТЕЛЕ ОЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА

1 Измерьте напряжение между штырем 1 C971 электродвигателя очистителя заднего стекла, электрической цепи 15-KA28 (зеленой/коричневой), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

ПРОВЕРЬТЕ электродвигатель стеклоочистителя; если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи между плавким предохранителем F43 (CJB) и электродвигателем очистителя заднего стекла, используя электрические схемы. Если необходимо, УСТАНОВИТЕ новую CJB. ПРОВЕРЬТЕ правильность работы системы.

K13: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ ОЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА

1 Введите положение OFF.

2 Отсоедините Общий электронный модуль (GEM) - C105.

3 Ведите положение ON.

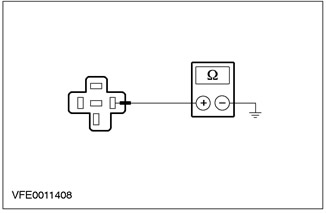

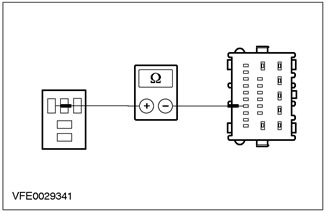

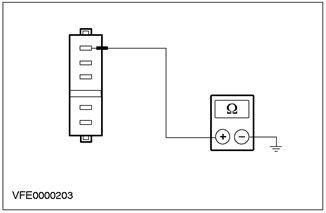

4 Измерьте сопротивление между штырем 2 C1018 реле очистителя заднего стекла, со стороны CJB, и штырем 17 C105 общего электронного модуля (GEM), электрической цепи 91S-KA29 (черной/желтой), со стороны жгута электропроводки.

• Сопротивление составляет менее 2 Ом?

Да

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи между реле очистителя заднего стекла и общим электронным модулем (GEM), используя электрические схемы. Если необходимо, УСТАНОВИТЕ новую CJB. ПРОВЕРЬТЕ правильность работы системы.

K14: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ЭЛЕКТРОДВИГАТЕЛЕ ОЧИСТИТЕЛЯ ЛОБОВОГО СТЕКЛА

1 Подсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

2 Отсоедините Электродвигатель очистителя лобового стекла - C848.

3 Ведите положение ON.

4 Включите НИЗКОСКОРОСТНОЙ РЕЖИМ СТЕКЛООЧИСТИТЕЛЯ.

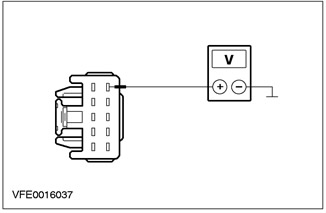

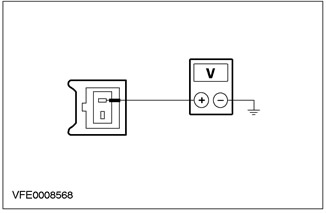

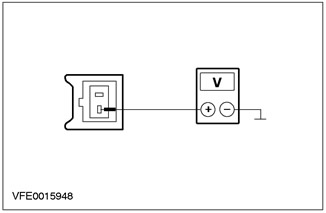

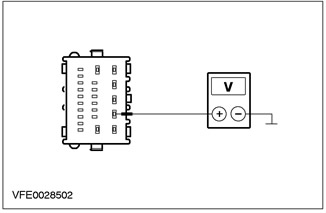

5 Измерьте напряжение между штырем 5 C848 электродвигателя очистителя лобового стекла, электрической цепи 32-KA10 (белой/зеленой), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к K15

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи 32-KA10 (белой/зеленой), между переключателем стеклоочистителей/стеклоомывателей и электродвигателем стеклоочистителя, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.

K15: ПРОВЕРЬТЕ ЗАЗЕМЛЯЮЩЕЕ СОЕДИНЕНИЕ ЭЛЕКТРОДВИГАТЕЛЯ ОЧИСТИТЕЛЯ ЛОБОВОГО СТЕКЛА

1 Введите положение OFF.

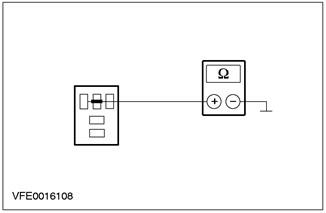

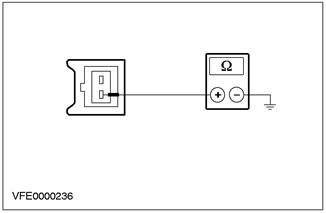

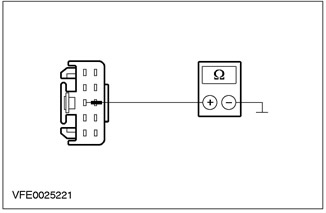

2 Измерьте сопротивление между штырем 1 C848 электродвигателя очистителя лобового стекла, электрической цепи 31-KA9 (черной), со стороны электропроводки, и "массой".

• Сопротивление составляет менее 2 Ом?

Да

ПРОВЕРЬТЕ электродвигатель очистителя лобового стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу; если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи 31-KA9 (черной), между электродвигателем стеклоочистителя и соединением S121 ("масса" G37), используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ L: СТЕКЛООЧИСТИТЕЛИ ВКЛЮЧЕНЫ НЕПРЕРЫВНО


СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

L1: ПРОВЕРЬТЕ СИСТЕМУ, ИСПОЛЬЗУЯ WDS

1 Подсоедините диагностический инструмент.

2 Проверьте систему, используя WDS.

• Зарегистрированы какие-либо коды неисправности (DTC)?

Да

ОБРАБОТАЙТЕ коды DTC в соответствии с инструкциями WDS. ОЧИСТИТЕ память, в которой хранятся данные о неисправностях, и ПРОВЕРЬТЕ правильность работы системы.

Нет

Очистители лобового стекла включены непрерывно: Перейдите к L2

Очиститель заднего стекла включен непрерывно: Перейдите к L12

L2: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ.

1 Определите состояние, в котором проявляется неисправность.

• Очистители включены непрерывно в режиме низкоскоростной очистки?

Да

Перейдите к L3

Нет

В режим прерывистой очистки: Перейдите к L8

В режиме высокоскоростной очистки: Перейдите к L10

L3: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ

ПРИМЕЧАНИЕ: Выключите стеклоочистители

1 Введите положение OFF.

2 Отсоедините Электродвигатель очистителя лобового стекла - C848.

3 Ведите положение ON.

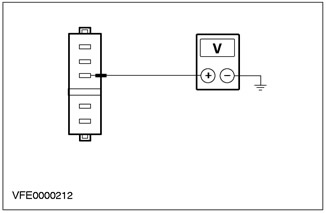

4 Измерьте напряжение между штырем 5 C848 электродвигателя очистителя лобового стекла, электрической цепи 32-KA10 (белой/зеленой), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к L4

Нет

ПРОВЕРЬТЕ электродвигатель очистителя лобового стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу; если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

L4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 32-KA10 (БЕЛУЮ/ЗЕЛЕНУЮ) НА УЧАСТКЕ ЭЛЕКТРОДВИГАТЕЛЯ ОЧИСТИТЕЛЯ ЛОБОВОГО СТЕКЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА ИСТОЧНИК ПИТАНИЯ

1 Введите положение OFF.

2 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

3 Ведите положение ON.

4 Измерьте напряжение между штырем 5 C848 электродвигателя очистителя лобового стекла, электрической цепи 32-KA10 (белой/зеленой), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание на источник питания в электрической цепи 32-KA10 (белой/зеленой), между переключателем стеклоочистителей/стеклоомывателей и электродвигателем стеклоочистителя, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к L5

L5: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПЕРЕКЛЮЧАТЕЛЕ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

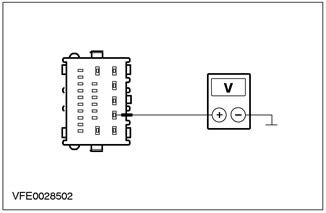

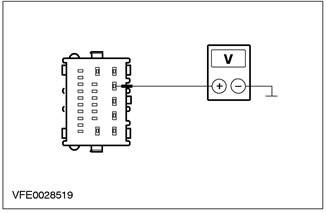

1 Измерьте напряжение между штырем 7 C441 переключателя стеклоочистителей/стеклоомывателей, электрической цепи 32-KA19(A) (белой/черной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к L6

Нет

УСТАНОВИТЕ новый переключатель стеклоочистителей/стеклоомывателей. ПРОВЕРЬТЕ правильность работы системы.

L6: ПРОВЕРЬТЕ РЕЛЕ ОЧИСТИТЕЛЯ ЛОБОВОГО СТЕКЛА

1 Введите положение OFF.

2 Отсоедините Реле очистителя лобового стекла - C1019.

3 ПРОВЕРЬТЕ реле очистителя лобового стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к электрическим схемам.

• Реле исправно?

Да

Перейдите к L7

Нет

УСТАНОВИТЕ новое реле стеклоочистителя. ПРОВЕРЬТЕ правильность работы системы.

L7: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ ОЧИСТИТЕЛЯ ЛОБОВОГО СТЕКЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ"

1 Введите положение OFF.

2 Отсоедините Общий электронный модуль (GEM) - C105.

3 Ведите положение ON.

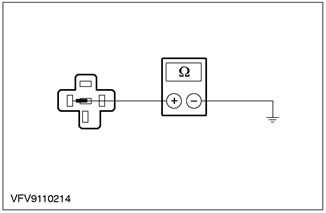

4 Измерьте сопротивление между штырем 2 C1019 реле очистителя лобового стекла, со стороны CJB, и "массой".

• Сопротивление превышает 10 кОм?

Да

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание на "массу" в электрической цепи между реле очистителя лобового стекла и общим электронным модулем (GEM), используя электрические схемы. Если необходимо, УСТАНОВИТЕ новую CJB. ПРОВЕРЬТЕ правильность работы системы.

L8: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 8-KA19(A) (БЕЛУЮ/ЧЕРНУЮ) НА УЧАСТКЕ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ НА КОРОТКОЕ ЗАМЫКАНИЕ НА ИСТОЧНИК ПИТАНИЯ

1 Введите положение OFF.

2 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

3 Ведите положение ON.

4 Измерьте напряжение между штырем 10 C441 переключателя стеклоочистителей/стеклоомывателей, электрической цепи 8-KA19 (белой/черной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание на источник питания в электрической цепи 8-KA19(A) (белой/черной), между переключателем стеклоочистителей/стеклоомывателей и общим электронным модулем (GEM), используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к L9

L9: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

1 ПРОВЕРЬТЕ переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к электрическим схемам.

• Переключатель исправен?

Да

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новый переключатель стеклоочистителей/стеклоомывателей. ПРОВЕРЬТЕ правильность работы системы.

L10: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ

1 Введите положение OFF.

2 Отсоедините Электродвигатель очистителя лобового стекла - C848.

3 Ведите положение ON.

4 Измерьте напряжение между штырем 4 C848 электродвигателя очистителя лобового стекла, электрической цепи 32-KA11 (белой/черной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к L11

Нет

УСТАНОВИТЕ новый электродвигатель стеклоочистителя. ПРОВЕРЬТЕ правильность работы системы.

L11: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

1 Введите положение OFF.

2 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

3 ПРОВЕРЬТЕ переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к электрическим схемам.

• Переключатель исправен?

Да

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание на источник питания в электрических цепях, соединенных со штырем 8 C441 переключателя стеклоочистителей/стеклоомывателей, используя электрические схемы. Если необходимо, УСТАНОВИТЕ новую CJB. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новый переключатель стеклоочистителей/стеклоомывателей. ПРОВЕРЬТЕ правильность работы системы.

L12: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ

1 Введите положение OFF.

2 Отсоедините Реле очистителя заднего стекла - C1018.

3 Ведите положение ON.

4 Проверьте очиститель заднего стекла.

• Электродвигатель очистителя заднего стекла работает непрерывно?

Да

Перейдите к L13

Нет

ПРОВЕРЬТЕ реле очистителя заднего стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к электрическим схемам; если необходимо, УСТАНОВИТЕ новый элемент. Если реле исправно, Перейдите к L14

L13: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 32-KA28 (БЕЛУЮ/КРАСНУЮ) НА УЧАСТКЕ ЭЛЕКТРОДВИГАТЕЛЯ ОЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА ИСТОЧНИК ПИТАНИЯ

1 Введите положение OFF.

2 Отсоедините Электродвигатель очистителя заднего стекла - C971.

3 Ведите положение ON.

4 Измерьте напряжение между штырем 2 C971 электродвигателя очистителя заднего стекла, электрической цепи 32-KA28 (белой/красной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание на источник питания в электрической цепи между реле стеклоочистителя и электродвигателем стеклоочистителя, используя электрические схемы. Если необходимо, УСТАНОВИТЕ новую CJB. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новый электродвигатель стеклоочистителя. ПРОВЕРЬТЕ правильность работы системы.

L14: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ ОЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ"

1 Введите положение OFF.

2 Отсоедините Общий электронный модуль (GEM) - C105.

3 Измерьте сопротивление между штырем 2 C1018 реле очистителя заднего стекла, со стороны CJB, и "массой".

• Сопротивление превышает 10 кОм?

Да

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание на "массу" в электрической цепи между реле очистителя заднего стекла и общим электронным модулем (GEM), используя электрические схемы. Если необходимо, УСТАНОВИТЕ новую CJB. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ M: РЕЖИМ ВЫСОКОСКОРОСТНОЙ/НИЗКОСКОРОСТНОЙ ОЧИСТКИ ФУНКЦИОНИРУЕТ НЕПРАВИЛЬНО (РЕЖИМ ПРЕРЫВИСТОЙ ОЧИСТКИ ФУНКЦИОНИРУЕТ ИСПРАВНО)


СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

M1: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ.

1 Ведите положение ON.

2 Последовательно включите НИЗКОСКОРОСТНОЙ и ВЫСОКОСКОРОСТНОЙ РЕЖИМ.

3 Проверьте стеклоочистители.

• Электродвигатель стеклоочистителя работает в высокоскоростном режиме?

Да

Стеклоочистители не работают в НИЗКОСКОРОСТНОМ РЕЖИМЕ: ПРОВЕРЬТЕ переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к электрическим схемам; если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

Электродвигатель стеклоочистителей работает с высокой скоростью в НИЗКОСКОРОСТНОМ РЕЖИМЕ: Перейдите к M4

Нет

Перейдите к M2

M2: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ЭЛЕКТРОДВИГАТЕЛЕ ОЧИСТИТЕЛЯ ЛОБОВОГО СТЕКЛА

1 Введите положение OFF.

2 Отсоедините Электродвигатель очистителя лобового стекла - C848.

3 Ведите положение ON.

4 Включите ВЫСОКОСКОРОСТНОЙ РЕЖИМ.

5 Измерьте напряжение между штырем 4 C848 электродвигателя очистителя лобового стекла, электрической цепи 32-KA11 (белой/черной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

УСТАНОВИТЕ новый электродвигатель стеклоочистителя. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к M3

M3: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

1 Введите положение OFF.

2 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

3 ПРОВЕРЬТЕ переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к электрическим схемам.

• Переключатель стеклоочистителей/стеклоомывателей исправен?

Да

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи 32-KA11 (белой/черной), между переключателем стеклоочистителей/стеклоомывателей и электродвигателем стеклоочистителя, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новый переключатель стеклоочистителей/стеклоомывателей. ПРОВЕРЬТЕ правильность работы системы.

M4: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

1 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

2 ПРОВЕРЬТЕ переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к электрическим схемам.

• Переключатель стеклоочистителей/стеклоомывателей исправен?

Да

ПРОВЕРЬТЕ электродвигатель очистителя лобового стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новый переключатель стеклоочистителей/стеклоомывателей. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ N: РЕЖИМ ПРЕРЫВИСТОЙ ОЧИСТКИ ФУНКЦИОНИРУЕТ НЕПРАВИЛЬНО (РЕЖИМ ВЫСОКОСКОРОСТНОЙ/НИЗКОСКОРОСТНОЙ ОЧИСТКИ ФУНКЦИОНИРУЕТ ИСПРАВНО)

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

N1: ПРОВЕРЬТЕ СИСТЕМУ, ИСПОЛЬЗУЯ WDS

1 Подсоедините диагностический инструмент.

2 Проверьте систему, используя WDS.

• Зарегистрированы какие-либо коды неисправности (DTC)?

Да

ОБРАБОТАЙТЕ коды DTC в соответствии с инструкциями WDS. ОЧИСТИТЕ память, в которой хранятся данные о неисправностях, и ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к N2

N2: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

1 Введите положение OFF.

2 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

3 ПРОВЕРЬТЕ переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к электрическим схемам.

• Переключатель стеклоочистителей/стеклоомывателей исправен?

Да

Перейдите к N3

Нет

УСТАНОВИТЕ новый переключатель стеклоочистителей/стеклоомывателей. ПРОВЕРЬТЕ правильность работы системы.

N3: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ.

1 Подсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

2 Определите состояние, в котором проявляется неисправность.

• Функция прерывистой очистки не работает?

Да

Перейдите к N4

Нет

Функция прерывистой очистки работает неправильно: Перейдите к N9

Функция РЕГУЛИРУЕМОЙ прерывистой очистки работает неправильно: Перейдите к N8

N4: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ

1 Ведите положение ON.

2 Включите РЕЖИМ ОДНОКРАТНОЙ ОЧИСТКИ:

3 Проверьте стеклоочистители.

• Стеклоочистители возвращаются в нерабочее положение:

Да

Перейдите к N5

Нет

Перейдите к P1

N5: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА РЕЛЕ ОЧИСТИТЕЛЯ ЛОБОВОГО СТЕКЛА

1 Введите положение OFF.

2 Отсоедините Реле очистителя лобового стекла - C1019.

3 Ведите положение ON.

4 Измерьте напряжение между штырем 1 C1019 реле очистителя лобового стекла, со стороны CJB, и "массой", и между штырем 5, со стороны CJB, и "массой".

• Напряжение аккумулятора регистрируется в обоих случаях?

Да

ПРОВЕРЬТЕ реле очистителя лобового стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к электрическим схемам; если необходимо, УСТАНОВИТЕ новый элемент. Если реле исправно, Перейдите к N6

Нет

УСТАНОВИТЕ новую центральную коробку соединений (CJB). ПРОВЕРЬТЕ правильность работы системы.

N6: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ ОЧИСТИТЕЛЕЙ ЛОБОВОГО СТЕКЛА

ПРИМЕЧАНИЕ: Выключите стеклоочистители.

1 Введите положение OFF.

2 Подсоедините Реле очистителя лобового стекла - C1019.

3 Отсоедините Общий электронный модуль (GEM) - C105.

4 Ведите положение ON.

5 Подсоедините соединительный провод с плавким предохранителем (10 A) между штырем 21 C105 общего электронного модуля (GEM), электрической цепи 91S-KA12A (черной/белой), со стороны электропроводки, и "массой".

6 Снова подсоедините провод и проверьте стеклоочистители.

• Стеклоочистители работают и возвращаются в нерабочее положение?

Да

Перейдите к N7

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи между реле очистителя лобового стекла и штырем 21 C105 общего электронного модуля (GEM), используя электрические схемы. Если необходимо, УСТАНОВИТЕ новую CJB. ПРОВЕРЬТЕ правильность работы системы.

N7: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ОБЩЕМ ЭЛЕКТРОННОМ МОДУЛЕ (GEM)

1 Введите положение OFF.

2 Отсоедините Общий электронный модуль (GEM) - C104.

3 Ведите положение ON.

4 Включите РЕЖИМ ПРЕРЫВИСТОЙ ОЧИСТКИ.

5 Измерьте напряжение между штырем 4 C104 общего электронного модуля (GEM), электрической цепи 8-KA19 (белой/черной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи 8-KA19 (белой/черной), между переключателем стеклоочистителей/стеклоомывателей и общим электронным модулем (GEM), используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.

N8: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ОБЩЕМ ЭЛЕКТРОННОМ МОДУЛЕ (GEM)

1 Отсоедините Общий электронный модуль (GEM) - C105.

2 Ведите положение ON.

3 Включите РЕЖИМ ПРЕРЫВИСТОЙ ОЧИСТКИ.

4 Измерьте напряжение между штырем 4 C105 общего электронного модуля (GEM), электрической цепи 8-KA18 (белой), со стороны электропроводки, и "массой".

• Напряжение регистрируется?

Да

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи 8-KA18 (белой), между переключателем стеклоочистителей/стеклоомывателей и общим электронным модулем (GEM), используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.

N9: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ОБЩЕМ ЭЛЕКТРОННОМ МОДУЛЕ (GEM)

1 Отсоедините Общий электронный модуль (GEM) - C103.

2 Ведите положение ON.

3 Включите РЕЖИМ НИЗКОСКОРОСТНОЙ ОЧИСТКИ.

4 Измерьте напряжение между штырем 2 C103 общего электронного модуля (GEM), электрической цепи 32-KA9A (белой/синей), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется во время цикла очистки?

Да

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи 32-KA9A (белой/синей), между соединением S77 и общим электронным модулем (GEM), используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ O: ФУНКЦИЯ ОМЫВАНИЯ И ОЧИСТКИ НЕ РАБОТАЕТ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

O1: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ.

1 Включите функцию ОМЫВАТЕЛЯ ЛОБОВОГО СТЕКЛА с учетом режим работы ОМЫВАТЕЛЯ ЗАДНЕГО СТЕКЛА.

2 Определите состояние, в котором проявляется неисправность.

• Функция очистки не работает и функция омывания работает исправно?

Да

Перейдите к O3

Нет

Функция омывания и очистки не работает: Перейдите к O2

O2: ПРОВЕРЬТЕ ЗАЗЕМЛЯЮЩЕЕ СОЕДИНЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

1 Введите положение OFF.

2 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

3 Измерьте сопротивление между штырем 3 C441 переключателя стеклоочистителей/стеклоомывателей, электрической цепи 31-KA19 (черной), со стороны электропроводки, и "массой".

• Сопротивление составляет менее 2 Ом?

Да

УСТАНОВИТЕ новый переключатель стеклоочистителей/стеклоомывателей. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи 31-KA19 (черной), между переключателем стеклоочистителей/стеклоомывателей и "массой" G14, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.

O3: ПРОВЕРЬТЕ СИСТЕМУ, ИСПОЛЬЗУЯ WDS

1 Подсоедините диагностический инструмент.

2 Проверьте систему, используя WDS.

• Зарегистрированы какие-либо коды неисправности (DTC)?

Да

ОБРАБОТАЙТЕ коды DTC в соответствии с инструкциями WDS. ОЧИСТИТЕ память, в которой хранятся данные о неисправностях, и ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к O4

O4: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

1 Введите положение OFF.

2 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

3 Проверьте переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к электрическим схемам.

• Переключатель исправен?

Да

Функция очистки лобового стекла не работает: Перейдите к O5

Функция очистки заднего стекла не работает: Перейдите к O6

Нет

УСТАНОВИТЕ новый переключатель стеклоочистителей/стеклоомывателей. ПРОВЕРЬТЕ правильность работы системы.

O5: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ОБЩЕМ ЭЛЕКТРОННОМ МОДУЛЕ (GEM) В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 32-KA6A (БЕЛОЙ/ЧЕРНОЙ)

1 Отсоедините Общий электронный модуль (GEM) - C104.

2 Ведите положение ON.

3 Включите ОМЫВАТЕЛЬ ЛОБОВОГО СТЕКЛА.

4 Измерьте напряжение между штырем 5 C104 общего электронного модуля (GEM), электрической цепи 32-KA6A (белой/черной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи 32-KA6(A) (белой/черной), между переключателем стеклоочистителей/стеклоомывателей и общим электронным модулем (GEM), используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.

O6: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ОБЩЕМ ЭЛЕКТРОННОМ МОДУЛЕ (GEM) В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 33-KA6 (ЖЕЛТОЙ/ЧЕРНОЙ)

1 Отсоедините Общий электронный модуль (GEM) - C105.

2 Ведите положение ON.

3 Включите ОМЫВАТЕЛЬ ЗАДНЕГО СТЕКЛА.

4 Измерьте напряжение между штырем 2 C105 общего электронного модуля (GEM), электрической цепи 33-KA6 (желтой/черной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи 33-KA6 (желтой/черной), между переключателем стеклоочистителей/стеклоомывателей и общим электронным модулем (GEM), используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ P: СТЕКЛООЧИСТИТЕЛИ НЕ ОСТАНАВЛИВАЮТСЯ В ПРАВИЛЬНОМ НЕРАБОЧЕМ ПОЛОЖЕНИИ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

P1: ПРОВЕРЬТЕ СИСТЕМУ, ИСПОЛЬЗУЯ WDS

1 Проверьте систему, используя WDS.

• Зарегистрированы какие-либо коды неисправности (DTC)?

Да

ОБРАБОТАЙТЕ коды DTC в соответствии с инструкциями WDS. ОЧИСТИТЕ память, в которой хранятся данные о неисправностях, и ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к P2

P2: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ.

1 Определите состояние, в котором проявляется неисправность.

• Функция установки в нерабочее положение очистителей лобового стекла не работает?

Да

Перейдите к P3

Нет

Очиститель заднего стекла не останавливается в правильном нерабочем положении: Перейдите к P8

P3: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ЭЛЕКТРОДВИГАТЕЛЕ ОЧИСТИТЕЛЯ ЛОБОВОГО СТЕКЛА

1 Введите положение OFF.

2 Отсоедините Электродвигатель очистителя лобового стекла - C848.

3 Ведите положение ON.

4 Измерьте напряжение между штырем 3 C848 электродвигателя очистителя лобового стекла, электрической цепи 15-KA9 (зеленой/красной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к P4

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи 15-KA9 (зеленой/красной), между плавким предохранителем F56 (CJB) и электродвигателем очистителя лобового стекла, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.

P4: ПРОВЕРЬТЕ РЕЛЕ ОЧИСТИТЕЛЯ ЛОБОВОГО СТЕКЛА

1 Введите положение OFF.

2 Отсоедините Реле очистителя лобового стекла - C1019.

3 Проверьте реле очистителя лобового стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к электрическим схемам.

• Реле исправно?

Да

Перейдите к P5

Нет

УСТАНОВИТЕ новое реле очистителя лобового стекла. ПРОВЕРЬТЕ правильность работы системы.

P5: ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ ОЧИСТИТЕЛЯ ЛОБОВОГО СТЕКЛА

1 ПРОВЕРЬТЕ электродвигатель очистителя лобового стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу.

• Электродвигатель стеклоочистителя исправен?

Да

Перейдите к P6

Нет

УСТАНОВИТЕ новый электродвигатель стеклоочистителя. ПРОВЕРЬТЕ правильность работы системы.

P6: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ЭЛЕКТРОДВИГАТЕЛЕ ОЧИСТИТЕЛЯ ЛОБОВОГО СТЕКЛА

1 Введите положение OFF.

2 Подсоедините соединительный провод с плавким предохранителем (10 A) к разъему C1019 реле очистителя лобового стекла, между штырем 4 и штырем 5, со стороны CJB.

3 Ведите положение ON.

4 Измерьте напряжение между штырем 2 C848 электродвигателя очистителя лобового стекла, электрической цепи 32-KA9 (белой/синей), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к P7

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи между реле очистителя лобового стекла и электродвигателем очистителя лобового стекла, используя электрические схемы. Если необходимо, УСТАНОВИТЕ новую CJB. ПРОВЕРЬТЕ правильность работы системы.

P7: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПЕРЕКЛЮЧАТЕЛЕ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

1 Введите положение OFF.

2 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

3 Подсоедините соединительный провод с плавким предохранителем (10 A) к разъему C1019 реле очистителя лобового стекла, между штырем 3 и штырем 5, со стороны CJB.

4 Ведите положение ON.

5 Измерьте напряжение между штырем 7 C441 переключателя стеклоочистителей/стеклоомывателей, электрической цепи 32-KA19(A) (белой/черной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

УСТАНОВИТЕ новый переключатель стеклоочистителей/стеклоомывателей. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи между реле очистителя лобового стекла и штырем 7 C441 переключателя стеклоочистителей/стеклоомывателей, используя электрические схемы. Если необходимо, УСТАНОВИТЕ новую CJB. ПРОВЕРЬТЕ правильность работы системы.

P8: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ЭЛЕКТРОДВИГАТЕЛЕ ОЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА

1 Введите положение OFF.

2 Отсоедините Электродвигатель очистителя заднего стекла - C971.

3 Ведите положение ON.

4 Измерьте напряжение между штырем 1 C971 электродвигателя очистителя заднего стекла, электрической цепи 15-KA28 (зеленой/коричневой), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

УСТАНОВИТЕ новый электродвигатель стеклоочистителя. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи между плавким предохранителем F43 (CJB) и штырем 1 C971 электродвигателя очистителя заднего стекла, используя электрические схемы. Если необходимо, УСТАНОВИТЕ новую CJB. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ Q: НАСОС СТЕКЛООМЫВАТЕЛЯ НЕ РАБОТАЕТ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

Q1: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ.

1 Определите состояние, в котором проявляется неисправность.

• Функция омывания переднего и заднего стекла не работает?

Да

Перейдите к Q2

Нет

Переднее или заднее стекло: УСТАНОВИТЕ новый переключатель стеклоочистителей/стеклоомывателей. ПРОВЕРЬТЕ правильность работы системы.

Q2: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ЭЛЕКТРОДВИГАТЕЛЕ НАСОСА СТЕКЛООМЫВАТЕЛЯ

ПРИМЕЧАНИЕ: Выключите стеклоочистители.

1 Введите положение OFF.

2 Отсоедините Электродвигатель насоса стеклоомывателя - C828.

3 Ведите положение ON.

4 Измерьте напряжение между штырем 1 C828 электродвигателя насоса стеклоомывателя, электрической цепи 32-KA34 (белой/черной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к Q3

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи 32-KA34 (белой/черной), между переключателем стеклоочистителей/стеклоомывателей и электродвигателем насоса стеклоомывателя, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.

Q3: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ЭЛЕКТРОДВИГАТЕЛЕ НАСОСА СТЕКЛООМЫВАТЕЛЯ

1 Измерьте напряжение между штырем 2 C828 электродвигателя насоса стеклоомывателя, электрической цепи 33-KA34 (желтой/черной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

УСТАНОВИТЕ новый электродвигатель насоса стеклоомывателя. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи 33-KA34 (желтой/черной), между переключателем стеклоочистителей/стеклоомывателей и электродвигателем насоса стеклоомывателя, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ R: ФУНКЦИЯ ОМЫВАНИЯ ФАР РАБОТАЕТ НЕПРАВИЛЬНО

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

R1: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ РЕЛЕ ОМЫВАТЕЛЯ ФАР

1 Введите положение OFF.

2 Отсоедините Реле омывателя фар - C1004.

3 Ведите положение ON.

4 Измерьте напряжение между штырем 2 C1004 реле омывателя фар, электрической цепи 30-KA23 (красной), со стороны BJB, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к R4

Нет

Перейдите к R2

R2: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F13

1 Введите положение OFF.

2 ПРОВЕРЬТЕ Плавкий предохранитель F13 (BJB).

3 ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F13 (30 A)

• Плавкий предохранитель исправен?

Да

Перейдите к R3

Нет

Установите новый плавкий предохранитель F13 (30 A). Если плавкий предохранитель перегорает снова, ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

R3: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F13 (BJB)

1 Ведите положение ON.

2 Измерьте напряжение между плавким предохранителем F13 (BJB) и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к R4

Нет

Проверьте BJB. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

R4: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ (ПРИ ВКЛЮЧЕННЫХ ФАРАХ) РЕЛЕ ОМЫВАТЕЛЯ ФАР

1 Введите положение OFF.

2 Подсоедините Плавкий предохранитель F13 (BJB).

3 Ведите положение ON.

4 Переведите переключатель освещения в положение "БЛИЖНИЙ СВЕТ ФАР".

5 Измерьте напряжение между штырем 5 C1004 реле омывателя фар, электрической цепи 15S-KA22 (зеленой/коричневой), со стороны BJB, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к R5

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи между переключателем освещения и реле омывателя фар, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.

R5: ПРОВЕРЬТЕ ЗАЗЕМЛЯЮЩЕЕ СОЕДИНЕНИЕ РЕЛЕ ОМЫВАТЕЛЯ ФАР

1 Переведите переключатель освещения в положение "ВЫКЛЮЧЕНО".

2 Введите положение OFF.

3 Измерьте сопротивление между штырем 1 C1004 реле омывателя фар, электрической цепи 31-KA22 (черной), со стороны BJB, и "массой".

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к R6

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи между реле омывателя фар и "массой" G37, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.

R6: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ (ПРИ ВКЛЮЧЕННОМ ОМЫВАТЕЛЕ), НАПРАВЛЕННУЮ К РЕЛЕ ОМЫВАТЕЛЯ ФАР

1 Введите положение OFF.

2 Во время измерения задействуйте ОМЫВАТЕЛЬ ЛОБОВОГО СТЕКЛА.

3 Измерьте сопротивление между штырем 3 C1004 реле омывателя фар, электрической цепи 32-KA22 (белой/красной) и "массой".

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к R7

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи между штырем 3 C1004 реле омывателя фар и соединением S128, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.

R7: ПРОВЕРЬТЕ НАСОС ОМЫВАТЕЛЕЙ ФАР.

1 Подсоедините Реле омывателя фар - C1004.

2 Отсоедините Электродвигатель насоса омывателя фар - C745.

3 Ведите положение ON.

4 Переведите переключатель освещения в положение "БЛИЖНИЙ СВЕТ ФАР".

5 Во время измерения задействуйте ОМЫВАТЕЛЬ ЛОБОВОГО СТЕКЛА.

6 Измерьте напряжение между штырем 1 C745 электродвигателя насоса омывателя фар, электрической цепи 15S-KA21 (зеленой/желтой), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к R8

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи между штырем 4 C1004 реле омывателя фар и электродвигателем насоса омывателя фар, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.

R8: ПРОВЕРЬТЕ ЗАЗЕМЛЯЮЩЕЕ СОЕДИНЕНИЕ НАСОСА ОМЫВАТЕЛЯ ФАР

1 Введите положение OFF.

2 Измерьте сопротивление между штырем 2 C745 электродвигателя насоса омывателя фар, электрической цепи 31-KA21 (черной), со стороны электропроводки, и "массой".

• Сопротивление составляет менее 2 Ом?

Да

ПРОВЕРЬТЕ электродвигатель насоса омывателя фар. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ размыкание в электрической цепи между электродвигателем насоса омывателя фар и "массой" G37, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.









Ссылка на эту страницу в разных форматах
HTMLTextBB Code


Комментарии посетителей


Еще нет комментариев



Фокус 2
Фокус 1
