Электродвигатель очистителя лобового стекла
  • Выключите зажигание.
  • Расстыкуйте разъем.
  • Используя соединительный провод, подготовьте процедуру проверки в соответствии со следующим описанием.
  • Используйте внешний источник непрерывного тока 12 В, допускающий нагрузку до 10 А минимум, или используйте напряжение аккумулятора с плавким предохранителем.

1. Проверьте электродвигатель стеклоочистителя в режиме НИЗКОСКОРОСТНОЙ ОЧИСТКИ.


  • Соедините положительную клемму источника электропитания с положительной клеммой цифрового мультиметра.
  • Соедините отрицательную клемму источника электропитания со штырем 1 электродвигателя стеклоочистителя.
  • Соедините отрицательную клемму цифрового мультиметра со штырем 5 электродвигателя стеклоочистителя. Электродвигатель стеклоочистителя будет работать в низкоскоростном режиме.

Измерьте силу тока


Значение на цифровом мультиметре близко к 1,5 А? Если да, перейдите к шагу 2.
Если нет, УСТАНОВИТЕ новый электродвигатель очистителя лобового стекла.

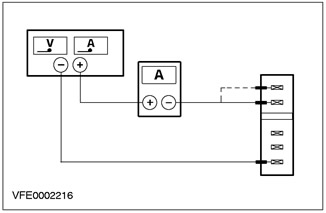

2. Проверьте электродвигатель стеклоочистителя в режиме ВЫСОКОСКОРОСТНОЙ ОЧИСТКИ (рисунок VFE0002216)
  • Соедините положительную клемму источника электропитания с положительной клеммой цифрового мультиметра.
  • Соедините отрицательную клемму источника электропитания со штырем 1 электродвигателя стеклоочистителя.
  • Соедините отрицательную клемму цифрового мультиметра со штырем 4 электродвигателя стеклоочистителя. Электродвигатель стеклоочистителя будет работать в высокоскоростном режиме.

Измерьте силу тока


Значение на цифровом мультиметре близко к 2,2 А? Если да, перейдите к шагу 3. Если нет, УСТАНОВИТЕ новый электродвигатель очистителя лобового стекла.


3. Проверьте электродвигатель стеклоочистителя в НЕРАБОЧЕМ положении

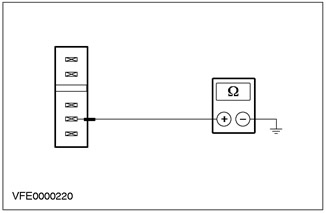

Измерьте сопротивление на электродвигателе очистителя лобового стекла, между штырем 2 и корпусом электродвигателя стеклоочистителя.

Сопротивление составляет менее 2 Ом? Если да, перейдите к шагу 4.

Если нет, ПЕРЕЙДИТЕ к шагу 4 и ПОВТОРИТЕ этот шаг проверки (Если снова нет, УСТАНОВИТЕ новый электродвигатель очистителя лобового стекла).

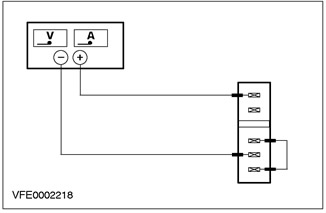

4. Проверьте функцию НЕРАБОЧЕГО ПОЛОЖЕНИЯ электродвигателя стеклоочистителя.



  • Соедините положительную клемму источника электропитания со штырем 5 электродвигателя стеклоочистителя.
  • Соедините отрицательную клемму источника электропитания со штырем 2 электродвигателя стеклоочистителя.
  • Подсоедините соединительный провод к электродвигателю стеклоочистителя, между штырем 1 и штырем 3.

Определите состояние


Электродвигатель стеклоочистителя перемещается в НЕРАБОЧЕЕ положение?

Если да, электродвигатель очистителя лобового стекла исправен.

Если нет, УСТАНОВИТЕ новый электродвигатель очистителя лобового стекла.
