Задняя левая секция панели задней боковой части кузова/ боковой панели (5-дверный)
Кузов и покрытие. Элементы задка. Форд Фокус 1

Главная > Focus > Фокус 1 > Кузов и покрытие > Элементы задка > Задняя левая секция панели задней боковой части кузова/ боковой панели (5-дверный)
            0


НаименованиеСпецификация
Панель для секционного ремонта задней боковой панели
Панель крепления уплотнителя

Снятие


1. Общие примечания:
  • Перед началом ремонта снимите бампер, задний фонарь, уплотнение двери багажного отделения, держатель вентиляционного дефлектора, отделку панели нижней обвязки, окно двери, панели отделки салона, внутреннее крыло, подушку сиденья, заднее сиденье, ремень безопасности, уплотнитель двери и ответную часть замка.
  • Обратите внимание на вырезку запасной части на замену в панели нижней обвязки, стойке "С" и стойке "D".
  • Переместите напольное покрытие и электропроводку в сторону от рабочей зоны.

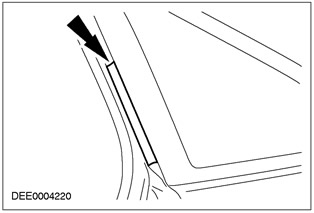

2. Панель крепления уплотнителя
  • Место реза.

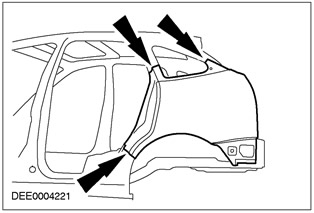

3. Задняя боковая панель
  • Место реза



Установка


1. Общие указания:
  • Секционная замена правой задней боковой панели: перед установкой нанесите герметик для фланцев на участок около отверстия для бака.

2. ПРИМЕЧАНИЕ: Наносить двухкомпонентный клей для металла следует непосредственно перед установкой новой запасной части.

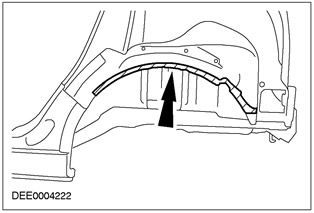

Колесная арка
  • Нанесите двухкомпонентный клей для металла.

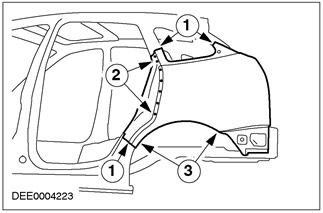

3. Задняя боковая панель
  • 1. Выполните непрерывный сварной шов по технологии MIG.
  • 2. Выполните пудлинговую сварку.
  • 3. Обожмите соединение секций колесной арки и выполните точечную контактную сварку.

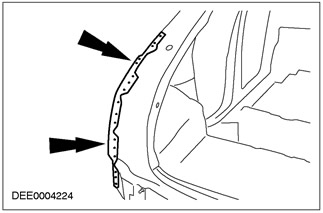

4. Задняя боковая панель


  • Выполните пудлинговую сварку.



5. Установите панель крепления резинового уплотнителя.
