| Наименование | Спецификация |
| Задняя боковая панель для секционного ремонта |
Снятие
1. Общие примечания:
- Перед началом ремонта снимите бампер, задний фонарь, уплотнитель двери багажного отделения, дверь багажного отделения, гнездо вентиляционного дефлектора, отделку панели нижней обвязки, боковое окно, внутренние панели отделки, внутреннее крыло, подушку сиденья, заднее сиденье и ремень безопасности.
- Обратите внимание на вырезку элемента на замену в стойке «С».
- Переместите напольное покрытие и электропроводку в сторону от рабочей зоны.

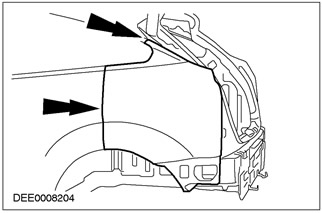

2. Задняя боковая панель
- Места реза.
Установка
1. Общие указания:
- Замена правой задней боковой панели: перед установкой нанесите герметик для фланцев в зону вокруг горловины топливного бака.

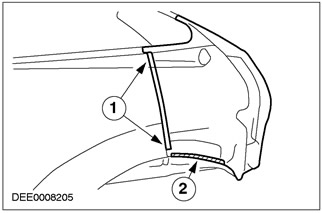

2. Задняя боковая панель
ПРИМЕЧАНИЕ: Всегда наносите двухкомпонентный клей для металла непосредственно перед установкой нового элемента.
- 1. Приварите точечной сваркой подкладную полосу к обрезанной кромке.
- 2. Нанесите двухкомпонентный клей для металла.

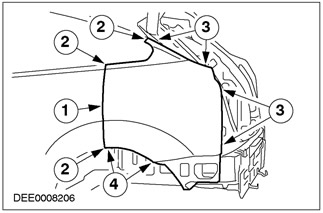

3. Задняя боковая панель
- 1. Прерывистый сварной шов по технологии MIG
- 2. Непрерывный сварной шов по технологии MIG
- 3. Выполните пудлинговую сварку.
- 4. Закрепите отбортовку колесной арки и выполните точечную контактную сварку.
