Задняя панель и усилительный элемент (4-дверный)
Кузов и покрытие. Элементы задка. Форд Фокус 1

Главная > Focus > Фокус 1 > Кузов и покрытие > Элементы задка > Задняя панель и усилительный элемент (4-дверный)
            0


НаименованиеСпецификация
Панель задка

Снятие


1. Общие примечания:
  • Переместите напольное покрытие и электропроводку в сторону от рабочей зоны.

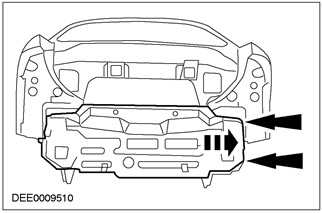

2. Панель задка
  • Разъедините точечные сварные швы и отогните вверх сварные фланцы.



Установка

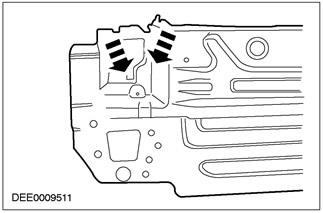

1. Панель задка (с обеих сторон)
  • Cогните сварной фланец внутрь.

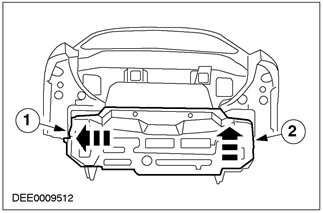

2. Панель задка
  • 1. Нажмите на левую сторону панели задка под сварным фланцем.
  • 2. Наклоните верхнюю правую сторону панели задка вперед и из-под низу вожмите ее под отогнутый вверх сварной фланец.

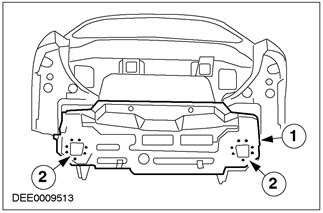

3. Панель задка
  • 1. Отогните назад сварные фланцы.
  • 2. Выполните пудлинговую сварку.

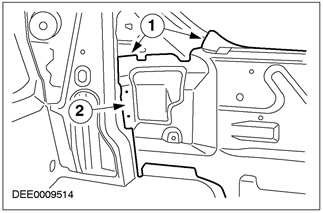

4. Панель задка (с обеих сторон)
  • 1. Cогните фланец панели назад.
  • 2. Выполните пудлинговую сварку.
