Задняя панель и поперечный элемент (универсал)
Кузов и покрытие. Элементы задка. Форд Фокус 1

Главная > Focus > Фокус 1 > Кузов и покрытие > Элементы задка > Задняя панель и поперечный элемент (универсал)
            0


НаименованиеСпецификация
Панель задка с усилением

Снятие


1. Общие примечания:
  • В зависимости от характера повреждения возможна секционная замена панели задка.
  • Перед началом ремонта снимите бампер, задний фонарь, уплотнение двери багажного отделения, ответную часть замка и задний глушитель системы выпуска.
  • Переместите напольное покрытие и электропроводки в сторону от рабочей зоны.

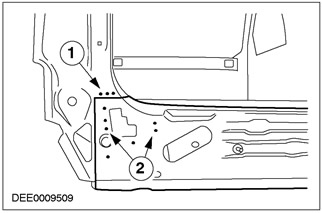

2. Панель задка (с обеих сторон)
  • 1. Выфрезеруйте на глубину, равную двойной толщине панели.
  • 2. Выфрезеруйте места точечной сварки, используя абразивный круг.

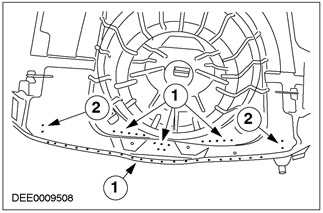

3. Ниша для запасного колеса
  • 1. Выфрезеруйте места точечной сварки.
  • 2. Выфрезеруйте места точечной сварки (на глубину, равную двойной толщине панели).

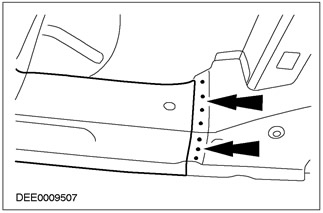

4. Поперечина
  • Выфрезеруйте места точечной сварки (с обеих сторон).



Установка

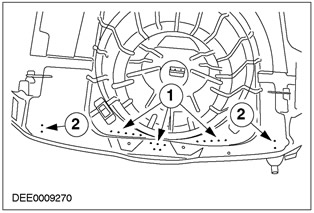

1. Ниша для запасного колеса
  • 1. Выполните пудлинговую сварку.
  • 2. Рассверлите (диаметром 5 мм) имеющиеся отверстия на глубину, равную толщине панели. Затем выполните пудлинговую сварку (на глубину, равную двойной толщине панели).

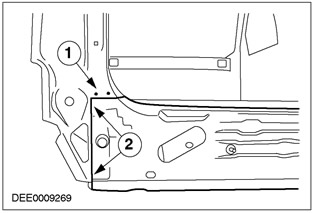

2. Панель задка (с обеих сторон)
  • 1. Рассверлите (диаметром 5 мм) имеющиеся отверстия на глубину, равную толщине панели. Затем выполните пудлинговую сварку (на глубину, равную двойной толщине панели).
  • 2. Выполните пудлинговую сварку.



3. Поперечина (с обеих сторон)
  • Выполните пудлинговую сварку.
