Панель крепления заднего фонаря (универсал)

Наименование	Спецификация
Панель крепления фонарей
При необходимости элемент NVH

Снятие

1. Общее примечание

• Перед началом ремонта снимите заднюю боковую панель.

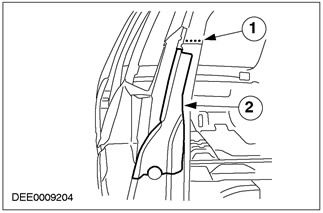

2. Панель крепления фонарей

• 1. Выфрезеруйте точечные сварные швы с задней стороны, используя абразивный круг.
• 2. Разрежьте.

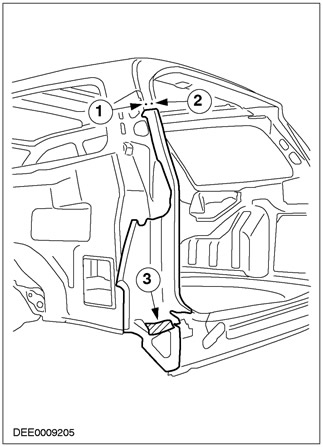

3. Панель крепления фонарей

• 1. Выфрезеруйте точечные сварные швы, используя сферическую фрезу.
• 2. Выфрезеруйте точечные сварные швы, используя сферическую фрезу (на глубину, равную двойной толщине панели).
• 3. Нагрейте зону, заполненную пенопластом, и снимите панель крепления фонарей. Затем снимите несущую пластину элемента NVH.

Установка

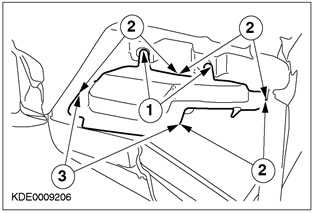

1. Панель крепления фонарей

• 1. Установите несущую пластину элемента NVH.
• 2. Следует нанести кузовной герметик.
• 3. Нанесите кузовной герметик изнутри и обязательно после завершения всех сварочных работ.

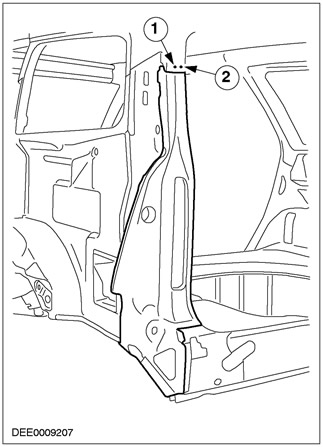

2. Панель крепления фонарей

• 1. Выполните пудлинговую сварку.
• 2. Рассверлите имеющееся отверстие (до диаметра 5 мм) на глубину, равную толщине панели Затем выполните пудлинговую сварку.
