Левая панель задней боковой части кузова (4-дверный)
Кузов и покрытие. Элементы задка. Форд Фокус 1

Главная > Focus > Фокус 1 > Кузов и покрытие > Элементы задка > Левая панель задней боковой части кузова (4-дверный)
            0


НаименованиеСпецификация
Задняя боковая панель
Панель крепления уплотнителя

Снятие


1. Общие примечания:
  • В зависимости от характера повреждения также возможно выполнить секционную замену задней боковой панели или отремонтировать ее, используя секции обшивки крыши (см. операцию 44 513 0).
  • Снимите следующие элементы: бампер, задний фонарь, уплотнение двери багажного отделения, держатель вентиляционного дефлектора, окно двери, панели отделки, внутреннее крыло, подушку сиденья, спинку заднего сиденья, ремень безопасности, уплотнитель двери и ответную часть замка.
  • Переместите напольные покрытия и жгут электропроводки в сторону от рабочей зоны.

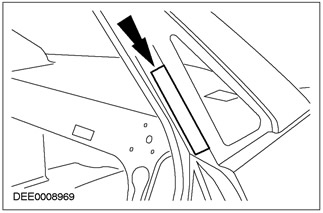

2. Панель крепления уплотнителя
  • Место реза

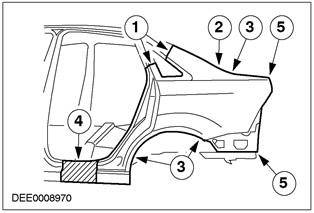

3. Задняя боковая панель
  • 1. Место реза
  • 2. Выфрезеруйте на глубину, равную двойной толщине панели, в соединении между задней боковой панелью и панелью задней вещевой полки.
  • 3. Нагрейте рабочую зону.
  • 4. Возможная зона резания.
  • 5. Рассоедините точки пайки.



Установка


1. Задняя боковая панель
  • Перед установкой новой запасной части приварите усилительную пластину в зоне крепления бампера.

2. ПРИМЕЧАНИЕ: Наносить двух компонентный клей для металла следует непосредственно перед установкой новой запасной части.

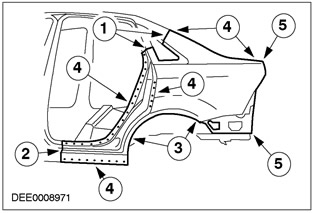

Задняя боковая панель
  • 1. Выполните непрерывный сварной шов по технологии MIG.
  • 2. Используя точечную сварку, приварите подкладную полосу по обрезанной кромке и выполните непрерывный сварной шов по технологии MIG.
  • 3. Нанесите двухкомпонентный клей для металла. Затем обожмите соединение секций колесной арки и выполните точечную контактную сварку.
  • 4. Выполните пудлинговую сварку.
  • 5. Выполните пайку.

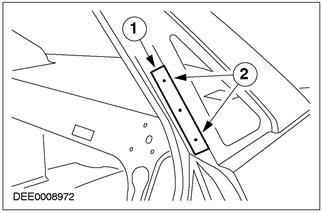

3. Панель крепления уплотнителя
  • 1. Выполните непрерывный сварной шов по технологии MIG.
  • 2. Выполните пудлинговую сварку.
