Внутренняя панель задней боковой части кузова (5-дверный)
Кузов и покрытие. Элементы задка. Форд Фокус 1

Главная > Focus > Фокус 1 > Кузов и покрытие > Элементы задка > Внутренняя панель задней боковой части кузова (5-дверный)
            0


Общее оборудование: Измерение и правка.

НаименованиеСпецификация
Внутренняя задняя боковая панель
Усилительная панель ответной части замка
Усилительные панели стойки «С»
Панель крепления механизма втягивания ремня безопасности

Снятие


1. Общее примечание.
  • Перед началом ремонта снимите заднюю боковую панель, панель задка и панель слива воды вместе с ее усилительной панелью.

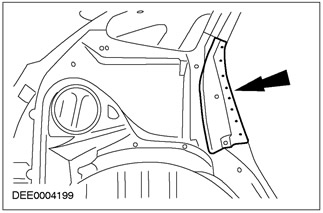

2. Усилительная панель ответной части замка
  • Выфрезеруйте точечные сварные швы.

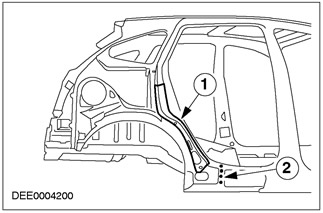

3. Наружная колесная арка с внутренней задней боковой панелью
  • 1. Вскройте точечные сварные швы, разрезав их.
  • 2. Выфрезеруйте точечные сварные швы (на глубину, равную двойной толщине панели).

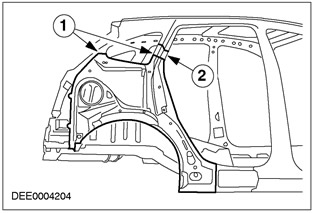

4. Внутренняя задняя боковая панель
  • 1. Места реза
  • 2. Снимите остающийся фланец с усиления стойки «С».

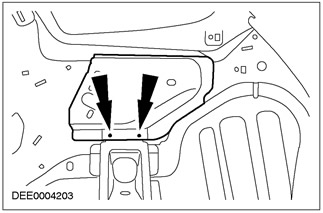

5. Панель крепления ремня безопасности
  • Выфрезеруйте места точечной сварки с внутренней стороны.



Установка


1. Колесная арка с внутренней задней боковой панелью и усилительными панелями
  • 1. Выполните пудлинговую сварку.
  • 2. Приварите по технологии MIG внутреннюю заднюю боковую панель.
  • 3. Выполните пудлинговую сварку (на глубину, равную двойной толщине панели).



2. Панель крепления ремня безопасности
  • Выполните пудлинговую сварку.
