Рамка люка крыши - снятие и установка

Снятие

1.

ПРИМЕЧАНИЕ: Убедитесь в том, что люк крыши находится в закрытом положении.

Отсоедините провод массы аккумулятора.

2. Снимите обшивку крыши. За дополнительной информацией обратитесь к Разделу 501-05.

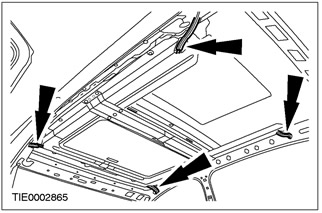

3. Отсоедините сливные шланги.

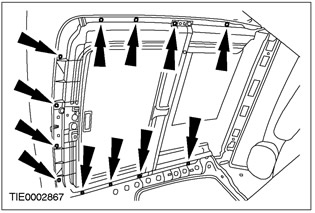

4. Выверните 12 болтов.

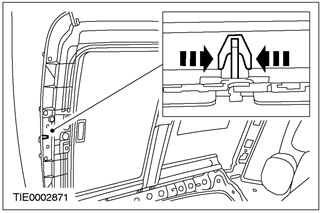

5. Отсоедините передний установочный зажим. Сожмите лапки.



6.

ПРЕДОСТЕРЕЖЕНИЕ: Воспользовавшись помощью другого механика, подоприте рамку люка крыши.

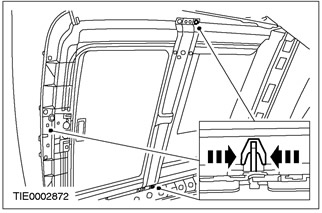

Снимите рамку люка крыши.

• Сожмите лапки двух крепежных зажимов.

Установка

1.

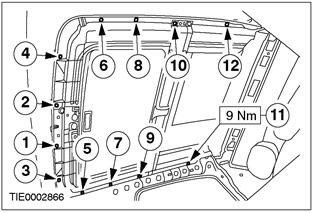

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что рамка люка крыши требуемым образом совмещена с проемом крыши перед тем, как в указанной последовательности затянуть 12 болтов.

Для установки выполните процедуру снятия в обратной последовательности.
