Спинка заднего сиденья (сиденье с разделением) - разборка и сборка

Разборка

ПРИМЕЧАНИЕ: Показана спинка сиденья с разделением 40/20.

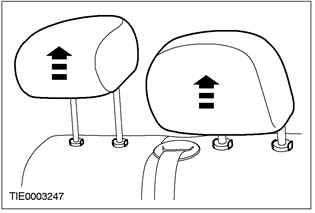

1. Снимите подголовник(и).

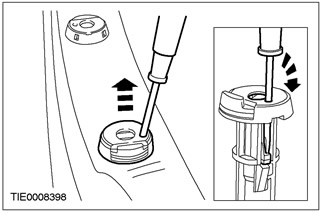

2. Снимите направляющие подголовника.

• Используя подходящую отвертку, нажмите на фиксирующий язычок.

3. Сложите секцию 20 % спинки сиденья вперед.

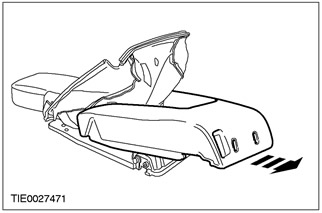

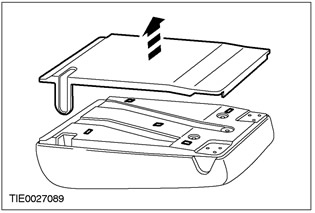

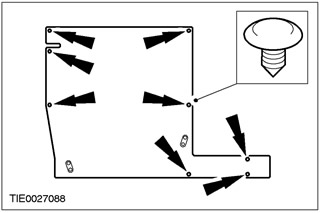

4. Снимите заднюю панель с секции 20 % спинки сиденья.

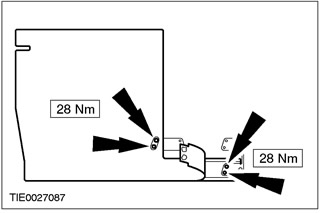

5. Снимите секцию 20 % спинки сиденья.

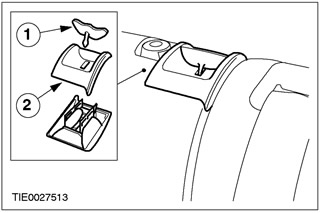

6. Снимите рычаг блокировки и панель отделки секции 20 % спинки сиденья.

• 1. Снимите рычаг.
• 2. Снимите панель отделки.

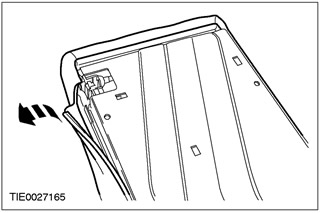

7. Отсоедините чехол секции 20 % спинки сиденья от спинки сиденья.

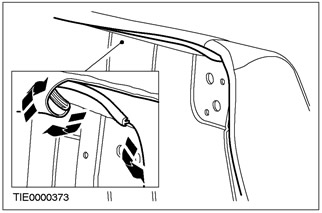

• Отсоедините полосу крепления.

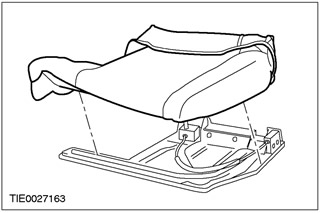

8. Снимите прокладку из пеноматериала.

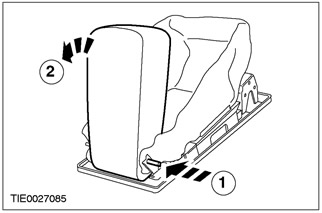

9. Снимите центральный подлокотник.

• 1. Нажмите на подвижный вал.
• 2. Поверните подлокотник против часовой стрелки.

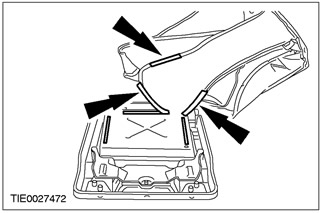

10. Снимите чехол секции 20 % спинки сиденья.

• Отсоедините полосы крепления.

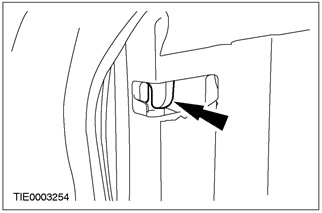

11. Снимите защелку секции 20 % спинки сиденья.

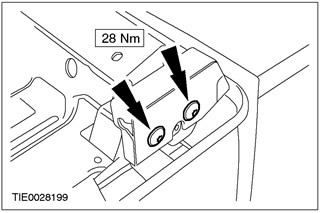

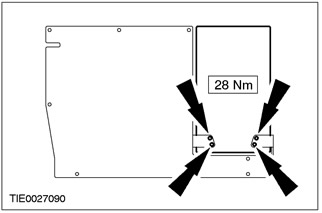

12. Снимите петли секции 20 % спинки сиденья.



13. Снимите коврик секции 20 % спинки сиденья.




14. Отсоедините чехол секции 40 % спинки сиденья от спинки сиденья.

• Отсоедините полосу крепления.

15. Отсоедините чехол секции 40 % спинки сиденья от кнопки блокировки спинки сиденья.

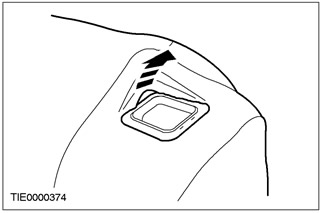

• Снимите панель отделки кнопки блокировки.

16.

ПРИМЕЧАНИЕ: Фиксация защелки секции 40 % спинки сиденья позволяет перемещать ремень безопасности, когда спинка сиденья установлена в нормальное вертикальное положение.

Зафиксируйте защелку спинки сиденья.



17.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что фиксатор ленты установлен на расстоянии не менее 200 мм от стопора ленты по направлению к механизму втягивания ремня безопасности.

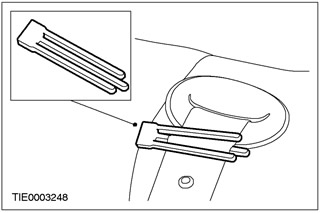

Установите фиксатор ленты ремня безопасности.



18. Снимите панель отделки ленты ремня безопасности.



19.

ПРЕДОСТЕРЕЖЕНИЕ: Снимая ленту ремня безопасности, следите за тем, чтобы не отсоединить фиксатор ленты.

Снимите чехол и прокладку из пеноматериала секции 40 % спинки сиденья.

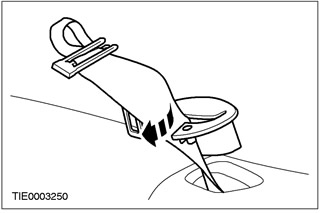

• Пропустите ленту ремня безопасности через чехол спинки сиденья.

20. Снимите чехол секции 40 % спинки сиденья.

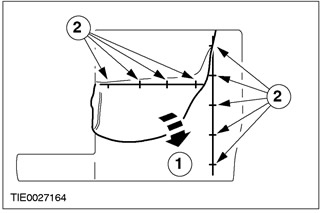

• 1. Скатайте чехол спинки сиденья внутрь для доступа к изогнутым кольцам.
• 2. Перережьте изогнутые кольца.

Сборка

1.

ПРЕДУПРЕЖДЕНИЕ: Если лента ремня безопасности втягивается дальше стопора, установленного на ленте, требуется установить новый механизм втягивания ремня безопасности.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что фиксатор ленты установлен на расстоянии не менее 200 мм от стопора ленты по направлению к механизму втягивания.

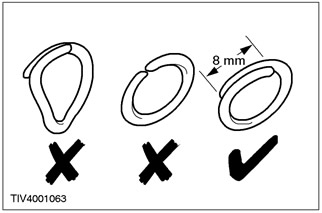

ПРИМЕЧАНИЕ: Используйте плоскогубцы для изогнутых колец, чтобы замкнуть изогнутые кольца. Не используйте никакие другие инструменты. Требуется, чтобы изогнутые кольца были замкнуты внахлест, как показано на рисунке.

Установите элементы на место, действуя в обратной последовательности.
