ПРИМЕЧАНИЕ: Для выполнения всех электрических измерений используйте цифровой мультиметр.
PINPOINT-ТЕСТ E: ЭЛЕКТРОПРИВОД СИДЕНЬЯ НЕ РАБОТАЕТ
|
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
|
E1: ПРОВЕРКА НАПРЯЖЕНИЯ, ПОДАВАЕМОГО НА ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ СИДЕНЬЯ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C715 переключателя управления неработающим электроприводом сиденья. |
|
|
3 Ведите положение ON. |
|
|

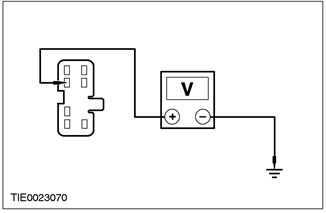

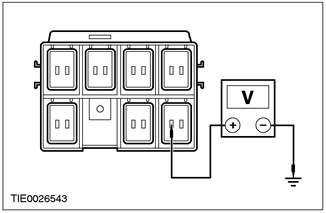

4 Измерьте напряжение между штырем 2 C715 переключателя управления электроприводом сиденья, электрической цепи 29-AH6 (оранжево-желтой), со стороны жгута электропроводки, и "массой". |
|
• Напряжение больше 10 В? |
|
|
→ Да |
|
|
Перейдите к E2 |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 29-AH6 (оранжево-желтую). ПРОВЕРЬТЕ правильность работы системы. |
|
|
E2: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ СИДЕНЬЯ |
|
|
1 Введите положение OFF. |
|
|

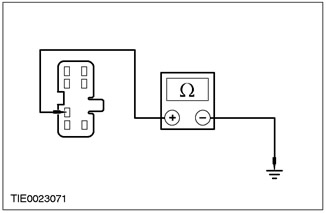

2 Измерьте сопротивление между штырем 3 C715 переключателя управления электроприводом сиденья, электрической цепи 31-AH6 (черной), со стороны жгута электропроводки, и "массой". |
|
• Сопротивление меньше 5 Ом? |
|
|
→ Да |
|
|
Перейдите к E3 |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 31-AH6 (черную). ПРОВЕРЬТЕ правильность работы системы. |
|
|
E3: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОПУСКАНИЯ, ПОДАВАЕМОГО НА ЭЛЕКТРОДВИГАТЕЛЬ РЕГУЛИРОВКИ ВЫСОТЫ СИДЕНЬЯ |
|
|
1 Подсоедините C715 переключателя управления неработающим электроприводом сиденья. |
|
|
2 Отсоедините C761 неработающего электродвигателя регулировки высоты сиденья. |
|
|
3 Ведите положение ON. |
|
|
4 Переведите переключатель управления электроприводом сиденья в положение ОПУСКАНИЯ. |
|
|

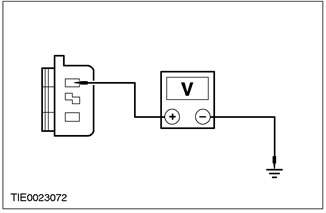

5 Измерьте напряжение между штырем 1 C761 электродвигателя регулировки высоты сиденья, электрической цепи 32-AH10 (бело-черной), со стороны жгута электропроводки, и "массой". |
|
• Напряжение больше 10 В? |
|
|
→ Да |
|
|
Перейдите к E4 |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 32-AH10 (бело-черную). ПРОВЕРЬТЕ правильность работы системы. |
|
|
E4: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОДНИМАНИЯ, ПОДАВАЕМОГО НА ЭЛЕКТРОДВИГАТЕЛЬ РЕГУЛИРОВКИ ВЫСОТЫ СИДЕНЬЯ |
|
|
1 Переведите переключатель управления электроприводом сиденья в положение ПОДНИМАНИЯ. |
|
|

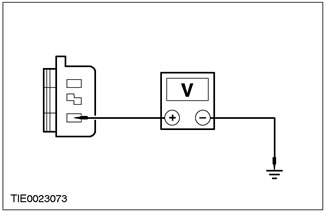

2 Измерьте напряжение между штырем 2 C761 электродвигателя регулировки высоты сиденья, электрической цепи 33-AH10 (желто-черной), со стороны жгута электропроводки, и "массой". |
|
• Напряжение больше 10 В? |
|
|
→ Да |
|
|
УСТАНОВИТЕ новый электродвигатель регулировки высоты сиденья ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 33-AH10 (желто-черную). ПРОВЕРЬТЕ правильность работы системы. |
|
PINPOINT-ТЕСТ F: ОБОГРЕВ СИДЕНЬЯ НЕ РАБОТАЕТ
|
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
|
F1: ПРОВЕРКА НАПРЯЖЕНИЯ, ПОДАВАЕМОГО НА ПЕРЕКЛЮЧАТЕЛЬ ОБОГРЕВА СИДЕНЬЯ |
|
|
1 Ведите положение ON. |
|
|
2 Нажмите на переключатель обогрева сиденья. |
|
|
• Светодиод переключателя обогрева сиденья горит? |
|
|
→ Да |
|
|
Перейдите к F2 |
|
|
→ Нет |
|
|
Перейдите к F6 |
|
|
F2: ПРОВЕРКА НАПРЯЖЕНИЯ, ПОДАВАЕМОГО НА КОВРИКИ НЕРАБОТАЮЩЕГО ОБОГРЕВА СИДЕНЬЯ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C30 или C31 неработающего обогрева сиденья. |
|
|
3 Ведите положение ON. |
|
|
4 Нажмите на переключатель обогрева сиденья. |
|
|

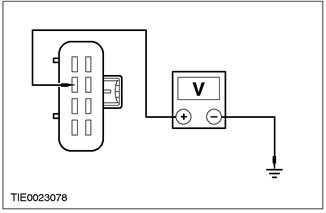

5 Измерьте напряжение между: – Штырем 5 C30 обогрева подушки сиденья водителя, электрической цепи 15S-HC8 (зелено-красной), со стороны электропроводки, и "массой". – Штырем 5 C31 обогрева подушки сиденья пассажира, электрической цепи 15S-HC11 (зелено-белой), со стороны электропроводки, и "массой". |
|
• Напряжение больше 10 В? |
|
|
→ Да |
|
|
Перейдите к F3 |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-HC8 (зелено-красную) или электрическую цепь 15S-HC11 (зелено-белую). ПРОВЕРЬТЕ правильность работы системы. |
|
|
F3: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ КОВРИКА ОБОГРЕВА ПОДУШКИ СИДЕНЬЯ |
|
|
1 Введите положение OFF. |
|
|

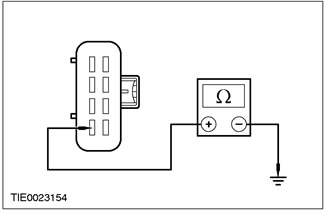

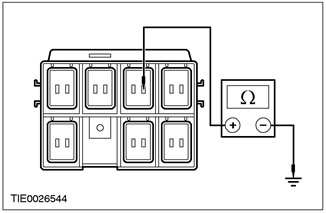

2 Измерьте сопротивление между: – Штырем 12 C30 неработающего обогрева спинки сиденья водителя, электрической цепи 31-HC8 (черной), со стороны электропроводки, и "массой". – Штырем 12 C31 неработающего обогрева спинки сиденья пассажира, электрической цепи 31-HC11 (черной), со стороны электропроводки, и "массой". |
|
• Сопротивление меньше 5 Ом? |
|
|
→ Да |
|
|
Перейдите к F4 |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 31-HC8 (черную) или электрическую цепь 31-HC11 (черную). ПРОВЕРЬТЕ правильность работы системы. |
|
|
F4: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ КОВРИКА ОБОГРЕВА ПОДУШКИ СИДЕНЬЯ |
|
|

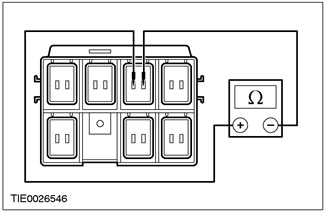

1 Измерьте сопротивление нагревательных элементов между: – Штырем 5 C30 неработающего обогрева подушки сиденья водителя, электрической цепи 15S-HC8 (зелено-красной), со стороны элемента, и штырем 6 C30 неработающего обогрева подушки сиденья, электрической цепи 15S-HC7 (зелено-голубой), со стороны элемента. – Штырем 5 C31 неработающего обогрева подушки сиденья пассажира, электрической цепи 15S-HC11 (зелено-белой), со стороны элемента, и штырем 6 C31 неработающего обогрева подушки сиденья, электрической цепи 15S-HC10 (зелено-оранжевой), со стороны элемента. |
|
• Сопротивление равно 9 Ом (сопротивление одиночного коврика обогрева)? |
|
|
→ Да |
|
|
Перейдите к F5 |
|
|
→ Нет |
|
|
УСТАНОВИТЕ новый коврик обогрева. ПРОВЕРЬТЕ правильность работы системы. |
|
|
F5: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ КОВРИКА ОБОГРЕВА СПИНКИ СИДЕНЬЯ |
|
|

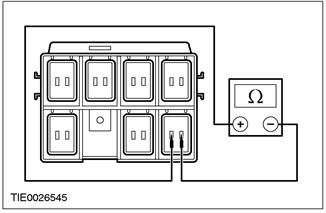

1 Измерьте сопротивление нагревательных элементов между: – Штырем 11 C30 неработающего обогрева спинки сиденья водителя, электрической цепи 15S-HC7 (зелено-голубой), со стороны элемента, и штырем 12 C30 неработающего обогрева спинки сиденья, электрической цепи 31-HC8 (черной), со стороны элемента. – Штырем 11 C31 неработающего обогрева спинки сиденья пассажира, электрической цепи 15S-HC10 (зелено-оранжевой), со стороны элемента, и штырем 12 C31 неработающего обогрева спинки сиденья, электрической цепи 31-HC11 (черной), со стороны элемента. |
|
• Сопротивление равно 9 Ом (сопротивление одиночного коврика отопителя)? |
|
|
→ Да |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-HC7 (зелено-голубую) или электрическую цепь 15S-HC10 (зелено-оранжевую). ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
УСТАНОВИТЕ новый коврик обогрева. ПРОВЕРЬТЕ правильность работы системы. |
|
|
F6: ПРОВЕРКА НАПРЯЖЕНИЯ ЗАЖИГАНИЯ НА ПЕРЕКЛЮЧАТЕЛЕ ОБОГРЕВА СИДЕНЬЯ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C694 или C695 переключателя неработающего обогрева сиденья. |
|
|
3 Ведите положение ON. |
|
|
4 Измерьте напряжение между: – Штырем 2 C694 переключателя неработающего обогрева сиденья водителя, электрической цепи 15-HC6 (зелено-желтой), со стороны электропроводки, и "массой". – Штырем 2 C695 переключателя неработающего обогрева сиденья пассажира, электрической цепи 15-HC6 (зелено-черной), со стороны электропроводки, и "массой". |
|
• Напряжение больше 10 В? |
|
|
→ Да |
|
|
Перейдите к F7 |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 15-HC6 (зелено-желтую) или электрическую цепь 15-HC9 (зелено-черную). ПРОВЕРЬТЕ правильность работы системы. |
|
|
F7: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ ОБОГРЕВА СИДЕНЬЯ |
|
|
1 Введите положение OFF. |
|
|
2 Измерьте сопротивление между: – Штырем 4 C694 переключателя неработающего обогрева сиденья водителя, электрической цепи 31-LH29 (черной), со стороны электропроводки, и "массой". – Штырем 4 C695 переключателя неработающего обогрева сиденья пассажира, электрической цепи 31-LH43 (черной), со стороны электропроводки, и "массой". |
|
• Сопротивление меньше 5 Ом. |
|
|
→ Да |
|
|
Проверьте наличие жалобы клиента. |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 31-LH29 (черную) или электрическую цепь 31-LH43 (черную). ПРОВЕРЬТЕ правильность работы системы. |
|
