ПРИМЕЧАНИЕ: Для выполнения всех электрических измерений используйте цифровой мультиметр.
PINPOINT-ТЕСТ A: СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ НЕ РАБОТАЕТ
|
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
|
A1: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ, ПОДАВАЕМОЕ НА ПЕРЕКЛЮЧАТЕЛЬ СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините Неработающий переключатель сиденья с электроприводом. |
|
|
3 Ведите положение ON. |
|
|

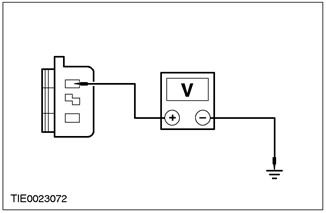

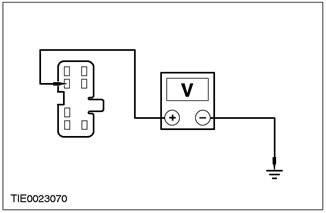

4 Измерьте напряжение между: ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - LHD. - штырем 2 C715 переключателя сиденья с электроприводом, электрической цепи 29-AH6 (оранжевой/желтой), со стороны электропроводки, и "массой". ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - RHD. - Автомобили, выпущенные до 12/1999. - штырем 2 C716 переключателя сиденья с электроприводом, электрической цепи 29-AH14 (оранжевой/желтой), со стороны электропроводки, и "массой". ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - RHD. - Автомобили, выпущенные с 01/2000. - штырем 2 C715 переключателя сиденья с электроприводом, электрической цепи 29-AH6 (оранжевой/желтой), со стороны электропроводки, и "массой". |
|
• Напряжение составляет более 10 В? |
|
|
→ Да |
|
|
Перейдите к A2 . |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 29-AH6 (оранжевую/желтую) или электрическую цепь 29-AH14 (оранжевую/желтую). ПРОВЕРЬТЕ правильность работы системы. |
|
|
A2: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ НА НАЛИЧИЕ РАЗРЫВОВ |
|
|
1 Введите положение OFF. |
|
|
2 Измерьте сопротивление между: ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - LHD. - штырем 3 C715 переключателя сиденья с электроприводом, электрической цепи 31-AH6 (черной), со стороны электропроводки, и "массой". ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - RHD. - Автомобили, выпущенные до 12/1999. - штырем 3 C716 переключателя сиденья с электроприводом, электрической цепи 31-AH14 (черной), со стороны электропроводки, и "массой". ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - RHD. - Автомобили, выпущенные с 01/2000. - штырем 3 C715 переключателя сиденья с электроприводом, электрической цепи 31-AH6 (черной), со стороны электропроводки, и "массой". |
|
• Сопротивление составляет менее 5 Ом? |
|
|
→ Да |
|
|
Перейдите к A3 . |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 31-AH6 (черную) или электрическую цепь 31-AH14 (черную). ПРОВЕРЬТЕ правильность работы системы. |
|
|
A3: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ ОПУСКАНИЯ, ПОДАВАЕМОЕ НА ЭЛЕКТРОДВИГАТЕЛЬ РЕГУЛИРОВКИ ВЫСОТЫ СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ |
|
|
1 Подсоедините Неработающий переключатель сиденья с электроприводом. |
|
|
2 Отсоедините Электродвигатель регулировки высоты неработающего сиденья с электроприводом. |
|
|
3 Ведите положение ON. |
|
|
4 Нажмите на переключатель сиденья с электроприводом в положении ВНИЗ. |
|
|
5 Измерьте напряжение между: ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - LHD - штырем 1 C761 электродвигателя регулировки высоты сиденья с электроприводом, электрической цепи 32-AH10 (белой/черной), со стороны электропроводки, и "массой". ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - RHD. - Автомобили, выпущенные до 12/1999. - штырем 1 C760 электродвигателя регулировки высоты сиденья с электроприводом, электрической цепи 32-AH18 (белой/черной), со стороны электропроводки, и "массой". ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - RHD. - Автомобили, выпущенные с 01/2000. - штырем 1 C761 электродвигателя регулировки высоты сиденья с электроприводом, электрической цепи 32-AH10 (белой/черной), со стороны электропроводки, и "массой". |
|
• Напряжение составляет более 10 В? |
|
|
→ Да |
|
|
Перейдите к A4 . |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 32-AH10 (белую/черную) или электрическую цепь 32-AH18 (белую/черную). ПРОВЕРЬТЕ правильность работы системы. |
|
|
A4: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ ПОДНИМАНИЯ, ПОДАВАЕМОЕ НА ЭЛЕКТРОДВИГАТЕЛЬ РЕГУЛИРОВКИ ВЫСОТЫ СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ |
|
|
1 Нажмите на переключатель сиденья с электроприводом в положении ВВЕРХ. |
|
|

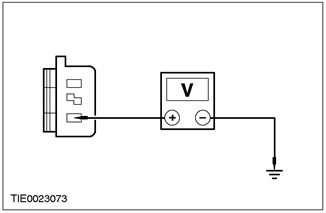

2 Измерьте напряжение между: ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - LHD - штырем 2 C761 электродвигателя регулировки высоты сиденья с электроприводом, электрической цепи 33-AH10 (желтой/черной), со стороны электропроводки, и "массой" ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - RHD. - Автомобили, выпущенные до 12/1999. - штырем 2 C760 электродвигателя регулировки высоты сиденья с электроприводом, электрической цепи 33-AH18 (желтой/черной), со стороны электропроводки, и "массой". ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - RHD. - Автомобили, выпущенные с 01/2000. - штырем 2 C761 электродвигателя регулировки высоты сиденья с электроприводом, электрической цепи 33-AH10 (желтой/черной), со стороны электропроводки, и "массой" |
|
• Напряжение составляет более 10 В? |
|
|
→ Да |
|
|
УСТАНОВИТЕ новый электродвигатель регулировки высоты сиденья с электроприводом. ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 33-AH10 (желтую/черную) или электрическую цепь 33-AH18 (желтую/черную). ПРОВЕРЬТЕ правильность работы системы. |
|
PINPOINT-ТЕСТ B: ОБОГРЕВ СИДЕНЬЯ НЕ РАБОТАЕТ
|
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
|
B1: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ ПЕРЕКЛЮЧЕНИЯ, ПОДАВАЕМОЕ НА ПЕРЕКЛЮЧАТЕЛЬ ОБОГРЕВА СИДЕНЬЯ |
|
|
1 Ведите положение ON. |
|
|
2 Нажмите на переключатель обогрева сиденья. |
|
|
• Светодиод переключателя обогрева сиденья горит? |
|
|
→ Да |
|
|
Перейдите к B2 . |
|
|
→ Нет |
|
|
Перейдите к B6 . |
|
|
B2: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ ПЕРЕКЛЮЧЕНИЯ, ПОДАВАЕМОЕ НА КОВРИКИ ОБОГРЕВАТЕЛЯ НЕРАБОТАЮЩЕГО СИДЕНЬЯ С ОБОГРЕВОМ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините Неработающее сиденье с обогревом. |
|
|
3 Ведите положение ON. |
|
|
4 Нажмите на переключатель обогрева сиденья. |
|
|

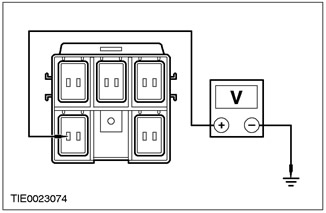

5 Измерьте напряжение между: ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - LHD. - Измерьте напряжение между штырем 1 C30 подушки сиденья с обогревом, электрической цепи 15S-HC8 (зеленой/красной), со стороны электропроводки, и "массой". ПРИМЕЧАНИЕ: Сиденье пассажира с электроприводом - LHD. - Измерьте напряжение между штырем 1 C31 подушки сиденья с обогревом, электрической цепи 15S-HC111 (зеленой/белой), со стороны электропроводки, и "массой". ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - RHD. - Измерьте напряжение между штырем 1 C31 подушки сиденья с обогревом, электрической цепи 15S-HC11 (зеленой/белой), со стороны электропроводки, и "массой". ПРИМЕЧАНИЕ: Сиденье пассажира с электроприводом - RHD. - Измерьте напряжение между штырем 1 C30 подушки сиденья с обогревом, электрической цепи 15S-HC8 (зеленой/красной), со стороны электропроводки, и "массой". |
|
• Напряжение составляет более 10 В? |
|
|
→ Да |
|
|
Перейдите к B3 . |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-HC8 (зеленую/красную) или электрическую цепь 15S-HC11 (зеленую/белую). ПРОВЕРЬТЕ правильность работы системы. |
|
|
B3: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ КОВРИКА ОБОГРЕВАТЕЛЯ ПОДУШКИ СИДЕНЬЯ НА НАЛИЧИЕ РАЗРЫВОВ |
|
|
1 Введите положение OFF. |
|
|

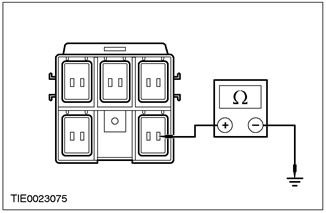

2 Измерьте сопротивление между: ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - LHD. - измерьте сопротивление между штырем 4 C30 спинки неработающего сиденья с обогревом, электрической цепи 31-HC8 (черной), со стороны электропроводки, и "массой". ПРИМЕЧАНИЕ: Сиденье пассажира с электроприводом - LHD. - измерьте сопротивление между штырем 4 C31 спинки неработающего сиденья с обогревом, электрической цепи 31-HC11 (черной), со стороны электропроводки, и "массой". ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - RHD. - измерьте сопротивление между штырем 4 C31 спинки неработающего сиденья с обогревом, электрической цепи 31-HC11 (черной), со стороны электропроводки, и "массой". ПРИМЕЧАНИЕ: Сиденье пассажира с электроприводом - RHD. - измерьте сопротивление между штырем 4 C30 спинки неработающего сиденья с обогревом, электрической цепи 31-HC8 (черной), со стороны электропроводки, и "массой". |
|
• Сопротивление составляет менее 5 Ом? |
|
|
→ Да |
|
|
Перейдите к B4 . |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 31-HC8 (черную) или электрическую цепь 31-HC11 (черную). ПРОВЕРЬТЕ правильность работы системы. |
|
|
B4: ПРОВЕРЬТЕ ЦЕПЬ КОВРИКА ОБОГРЕВАТЕЛЯ ПОДУШКИ СИДЕНЬЯ НА НАЛИЧИЕ РАЗРЫВОВ |
|
|

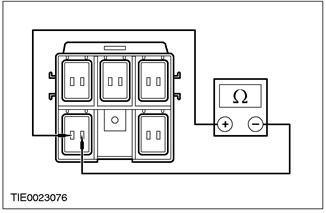

1 Измерьте сопротивление нагревательных элементов: ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - LHD. - измерьте напряжение между штырем 1 C30 подушки неработающего сиденья с обогревом, электрической цепи 15S-HC8 (зеленой/красной), со стороны элемента, и штырем 2 C30 подушки неработающего сиденья с обогревом, электрической цепи 15S-HC7 (зеленой/синей), со стороны элемента. ПРИМЕЧАНИЕ: Сиденье пассажира с электроприводом - LHD. - измерьте напряжение между штырем 1 C31 подушки неработающего сиденья с обогревом, электрической цепи 15S-HC11 (зеленой/белой), со стороны элемента, и штырем 2 C31 подушки неработающего сиденья с обогревом, электрической цепи 15S-HC10 (зеленой/оранжевой), со стороны элемента. ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - RHD. - измерьте напряжение между штырем 1 C31 подушки неработающего сиденья с обогревом, электрической цепи 15S-HC11 (зеленой/белой), со стороны элемента, и штырем 2 C31 подушки неработающего сиденья с обогревом, электрической цепи 15S-H11 (зеленой/оранжевой), со стороны элемента. ПРИМЕЧАНИЕ: Сиденье пассажира с электроприводом - RHD. - измерьте напряжение между штырем 1 30 подушки неработающего сиденья с обогревом, электрической цепи 15S-HC8 (зеленой/красной), со стороны элемента, и штырем 2 C30 подушки неработающего сиденья с обогревом, электрической цепи 15S-HC7 (зеленой/синей), со стороны элемента. |
|
• Сопротивление составляет 9 Ом (сопротивление одного коврика обогревателя)? |
|
|
→ Да |
|
|
Перейдите к B5 . |
|
|
→ Нет |
|
|
УСТАНОВИТЕ новый коврик обогревателя. ПРОВЕРЬТЕ правильность работы системы. |
|
|
B5: ПРОВЕРЬТЕ ЦЕПЬ КОВРИКА ОБОГРЕВАТЕЛЯ СПИНКИ СИДЕНЬЯ НА НАЛИЧИЕ РАЗРЫВОВ |
|
|

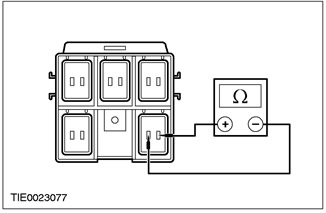

1 Измерьте сопротивление элементов обогревателя между: ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - LHD. - Измерьте напряжение между штырем 3 C30 спинки неработающего сиденья с обогревом, электрической цепи 15S-HC7 (зеленой/синей), со стороны элемента, и штырем 4 C30 спинки неработающего сиденья с обогревом, электрической цепи 31-HC8 (черной), со стороны элемента. ПРИМЕЧАНИЕ: Сиденье пассажира с электроприводом - LHD. - Измерьте напряжение между штырем 3 C31 спинки неработающего сиденья с обогревом, электрической цепи 15S-HC10 (зеленой/оранжевой), со стороны элемента, и штырем 4 C31 спинки неработающего сиденья с обогревом, электрической цепи 31-HC11 (черной), со стороны элемента. ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - RHD. - Измерьте напряжение между штырем 3 C31 спинки неработающего сиденья с обогревом, электрической цепи 15S-HC10 (зеленой/оранжевой), со стороны элемента, и штырем 4 C31 спинки неработающего сиденья с обогревом, электрической цепи 31-HC11 (черной), со стороны элемента. ПРИМЕЧАНИЕ: Сиденье пассажира с электроприводом - RHD. - Измерьте напряжение между штырем 3 C30 спинки неработающего сиденья с обогревом, электрической цепи 15S-HC7 (зеленой/синей), со стороны элемента, и штырем 4 C30 спинки неработающего сиденья с обогревом, электрической цепи 31-HC8 (черной), со стороны элемента. |
|
• Сопротивление составляет 9 Ом (сопротивление одного коврика обогревателя)? |
|
|
→ Да |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-HC7 (зеленую/синюю) или электрическую цепь 15S-HC10 (зеленую/оранжевую). ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
УСТАНОВИТЕ новый коврик обогревателя. ПРОВЕРЬТЕ правильность работы системы. |
|
|
B6: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ ЗАЖИГАНИЯ, ПОДАВАЕМОЕ НА ПЕРЕКЛЮЧАТЕЛЬ ОБОГРЕВА СИДЕНЬЯ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините Неработающий переключатель обогрева сиденья. |
|
|
3 Ведите положение ON. |
|
|

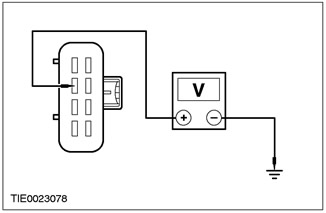

4 Измерьте напряжение между: ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - LHD - измерьте напряжение между штырем 2 C694 неработающего переключателя обогрева сиденья, электрической цепи 15-HC6 (зеленой/желтой), со стороны электропроводки, и "массой". ПРИМЕЧАНИЕ: Сиденье пассажира с электроприводом - LHD - измерьте напряжение между штырем 2 C695 неработающего переключателя обогрева сиденья, электрической цепи 15-HC9 (зеленой/черной), со стороны электропроводки, и "массой". ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - RHD. - измерьте напряжение между штырем 2 C695 неработающего переключателя обогрева сиденья, электрической цепи 15-HC9 (зеленой/черной), со стороны электропроводки, и "массой". ПРИМЕЧАНИЕ: Сиденье пассажира с электроприводом - RHD - измерьте напряжение между штырем 2 C694 неработающего переключателя обогрева сиденья, электрической цепи 15-HC6 (зеленой/желтой), со стороны электропроводки, и "массой". |
|
• Напряжение составляет более 10 В? |
|
|
→ Да |
|
|
Перейдите к B7 . |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 15-HC6 (зеленую/желтую) или электрическую цепь 15-HC9 (зеленую/черную). ПРОВЕРЬТЕ правильность работы системы. |
|
|
B7: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ ОБОГРЕВА СИДЕНЬЯ НА НАЛИЧИЕ РАЗРЫВОВ |
|
|
1 Введите положение OFF. |
|
|

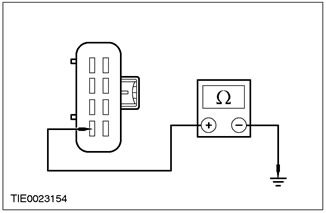

2 Измерьте сопротивление между: ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - LHD - измерьте сопротивление между штырем 4 C694 неработающего переключателя обогрева сиденья, электрической цепи 31-LH29 (черной), со стороны электропроводки, и "массой". ПРИМЕЧАНИЕ: Сиденье пассажира с электроприводом - LHD - Измерьте сопротивление между штырем 4 C695 неработающего переключателя обогрева сиденья, электрической цепи 31-LH43 (черной), со стороны электропроводки, и "массой". ПРИМЕЧАНИЕ: Сиденье водителя с электроприводом - RHD. - измерьте сопротивление между штырем 4 C695 неработающего переключателя обогрева сиденья, электрической цепи 31-LH43 (черной), со стороны электропроводки, и "массой". ПРИМЕЧАНИЕ: Сиденье пассажира с электроприводом - RHD - Измерьте сопротивление между штырем 4 C694 неработающего переключателя обогрева сиденья, электрической цепи 31-LH29 (черной), со стороны электропроводки, и "массой". |
|
• Сопротивление составляет менее 5 Ом? |
|
|
→ Да |
|
|
ПРОВЕРЬТЕ обоснованность жалобы клиента. |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 31-LH29 (черную) или электрическую цепь 31-LH43 (черную). ПРОВЕРЬТЕ правильность работы системы. |
|
