Общее оборудование: Один болт M6 x 100 мм.

Снятие


Все автомобили

1. ПРЕДУПРЕЖДЕНИЕ: Всегда надевайте защитные очки при выполнении работ на автомобиле, оснащенном подушками безопасности, и при работе с модулем подушки безопасности. Несоблюдение этих инструкций может привести к травме.

Отсоедините провод массы от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.

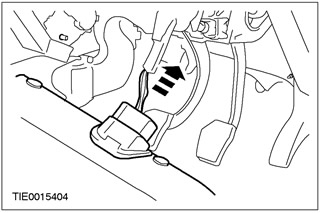

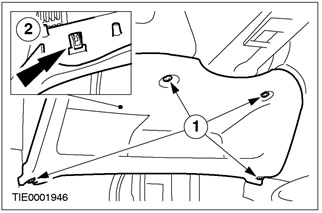

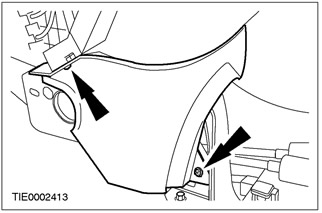

2. Отсоедините нижнюю секцию панели приборов.
  • 1. Выверните винты.
  • 2. Отсоедините зажим.



3. Снимите нижнюю секцию панели приборов.
  • Расстыкуйте электрический разъем канала передачи данных.

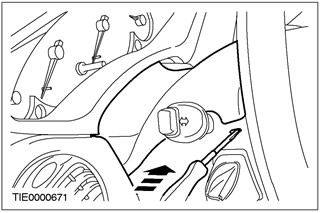

4. Снимите верхний кожух рулевой колонки.
  • Отсоедините зажимы (по одному с каждой стороны), используя тонкую отвертку.

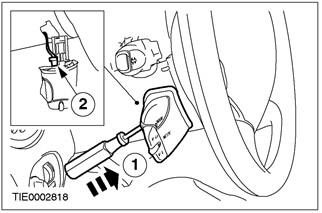

5. Отсоедините переключатель управления аудиоблоком (при наличии).
  • 1. Отсоедините зажим, используя тонкую отвертку.
  • 2. Расстыкуйте электрический разъем.

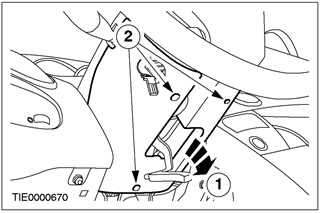

6. Снимите нижний кожух рулевой колонки.
  • 1. Освободите рычаг блокировки рулевой колонки.
  • 2. Выверните винты.

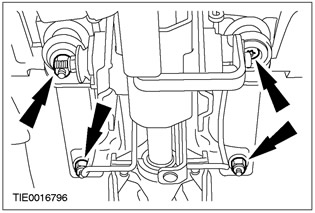

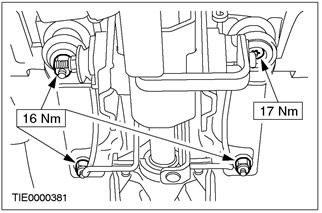

7. Отсоедините и опустите рулевую колонку.
  • Снимите и отбракуйте нейлоновые гайки.
  • Выверните шестигранный болт.



8. Снимите щиток приборов. За дополнительной информацией обратитесь к Разделу 413-01.


9. Снимите аудиоблок. За дополнительной информацией обратитесь к Разделу 415-01.

10. Снимите отделение для перчаток.



11. Снимите модуль подушки безопасности пассажира. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B.

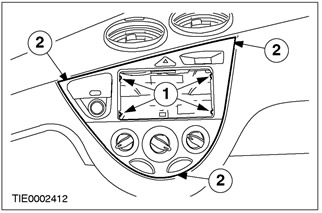

12. Отсоедините декоративную панель системы управления микроклиматом и аудиоблока.
  • 1. Выверните винты.
  • 2. Отсоедините зажимы.

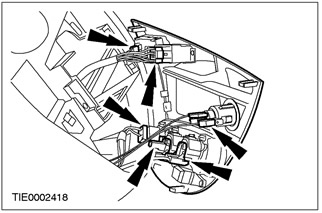

13. Снимите декоративную панель системы управления микроклиматом и аудиоблока.
  • Расстыкуйте электрические разъемы.
  • Отсоедините кабели системы управления микроклиматом.



14. Снимите пепельницу.

15. Снимите панель корпуса отопителя.
  • Выверните винты (показана левая сторона, для правой стороны аналогично).



Автомобили с сотовым телефоном

16. Отсоедините держатель трубки сотового телефона.



Все автомобили

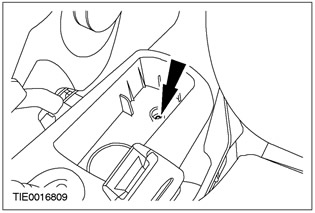

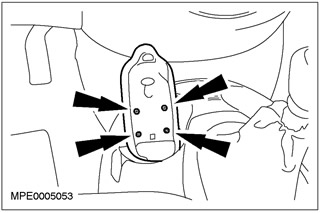

17. Отсоедините переднюю часть центральной консоли.
  • Выверните винты (по одной с каждой стороны).

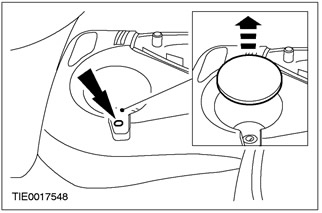

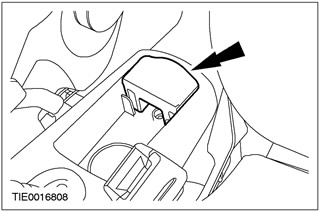

18. Снимите пепельницу с задней части центральной консоли.



19. Отсоедините заднюю часть центральной консоли.



20. Переместите центральную консоль назад.

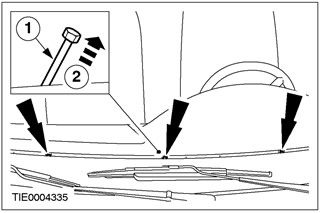

21. Снимите верхние зажимы крепления панели приборов.
  • 1. Установите болт M6 x 100 мм.
  • 2. Используя подходящий инструмент, снимите зажимы крепления.

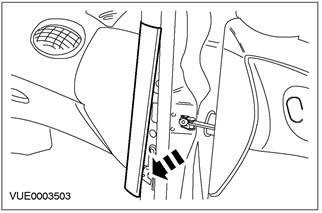

22. Снимите боковые панели отделки панели приборов.

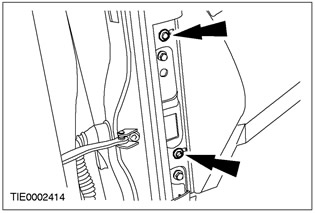

23. Выверните боковые болты панели приборов (показана левая сторона, аналогично для правой стороны).



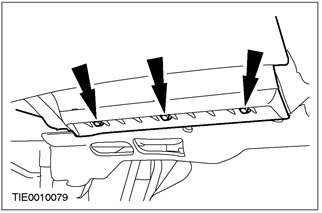

24. Отсоедините панель приборов.
  • Выверните болты.
  • Отсоедините трубопроводы антиобледенителя.
  • Отсоедините зажимы кабелей.

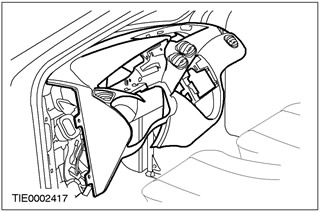

25. Снимите панель приборов.



Установка


1. Установите элементы на место, действуя в обратной последовательности.
