Спинка переднего сиденья - снятие и установка

            0

Снятие


Все автомобили

1. Поднимите сиденье на максимальную высоту.

2. Снимите подушку переднего сиденья. За дополнительной информацией обратитесь к главе Подушка переднего сиденья имеющейся в этом разделе.

3-дверные варианты

3.
ПРИМЕЧАНИЕ: Во время снятия возможна поломка пластмассового зажима крепления. Всегда устанавливайте новый зажим, чтобы исключить слабое крепление отделки.

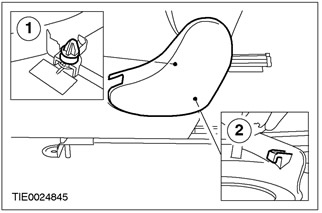

Снимите наружную панель отделки сиденья.
  • 1. Отсоедините и отбракуйте передний зажим крепления.
  • 2. Отсоедините задний фиксирующий язычок.



Все автомобили

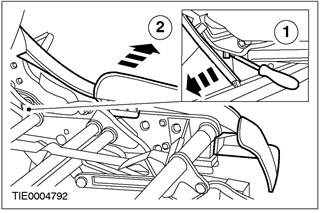

4. Снимите наружную панель отделки сиденья.
  • 1. Используя подходящую отвертку, отсоедините задний зажим крепления.
  • 2. Поднимите наружную панель отделки сиденья.



Автомобили, выпущенные до 08/2001 г.

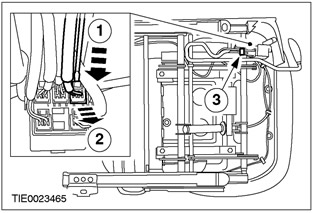

5. Отсоедините электрический разъем модуля боковой подушки безопасности от тыльной стороны сиденья (при наличии)
  • 1. Используя подходящую отвертку, нажмите на фиксирующий язычок.
  • 2. Расстыкуйте электрический разъем.
  • 3. Отсоедините зажим крепления.



Автомобили, выпущенные с 08/2001 г.

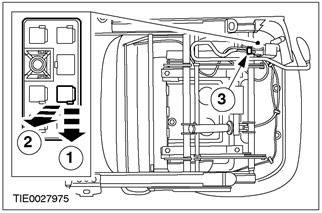

6. Отсоедините электрический разъем модуля боковой подушки безопасности от тыльной стороны сиденья (при наличии)
  • 1. Используя подходящую отвертку, нажмите на фиксирующий язычок.
  • 2. Расстыкуйте электрический разъем.
  • 3. Отсоедините зажим крепления.



Все автомобили

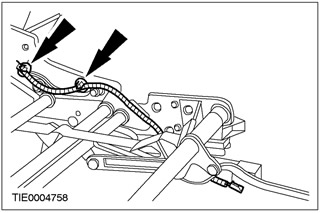

7. Отсоедините жгут электропроводки модуля боковой подушки безопасности от рамы сиденья (при наличии).
  • Отсоедините зажимы крепления.



Автомобили, выпущенные до 08/2001 г.

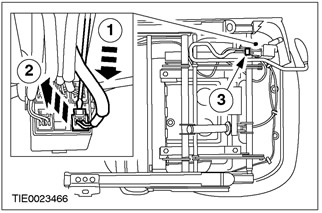

8. Отсоедините электрический разъем коврика обогревателя спинки сиденья от тыльной стороны сиденья (при наличии).
  • 1. Используя подходящую отвертку, нажмите на фиксирующий язычок.
  • 2. Расстыкуйте электрический разъем.
  • 3. Отсоедините зажим крепления.



Автомобили, выпущенные с 08/2001 г.

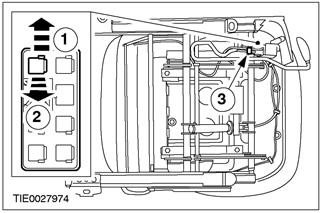

9. Отсоедините электрический разъем коврика обогревателя спинки сиденья от тыльной стороны сиденья (при наличии).
  • 1. Используя подходящую отвертку, нажмите на фиксирующий язычок.
  • 2. Расстыкуйте электрический разъем.
  • 3. Отсоедините зажим крепления.



Все автомобили

10.
ПРИМЕЧАНИЕ: В автомобилях с обогревом передних сидений жгут электропроводки коврика обогревателя спинки сиденья проходит вдоль жгута электропроводки модуля боковой подушки безопасности.



Отсоедините жгут электропроводки коврика обогревателя спинки сиденья от рамы сиденья (при наличии).
  • Отсоедините зажимы крепления.

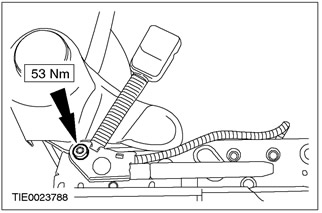

11. Снимите замок и натяжитель ремня безопасности.



12.

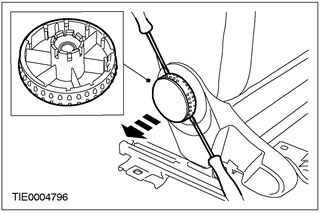

ПРЕДОСТЕРЕЖЕНИЕ: Во избежание повреждения маховичка регулировки наклона спинки сиденья, требуется прикладывать равномерное давление к противоположным сторонам маховичка.


Снимите маховичок регулировки наклона спинки сиденья.



13.
ПРИМЕЧАНИЕ: Во время снятия возможна поломка пластмассового зажима крепления. Всегда устанавливайте новый зажим, чтобы исключить слабое крепление отделки.



Снимите шпильку зажима крепления внутренней панели отделки сиденья и снимите панель отделки.



14.
ПРИМЕЧАНИЕ: Показан 4-дверный вариант, 5-дверный вариант и "Универсал".

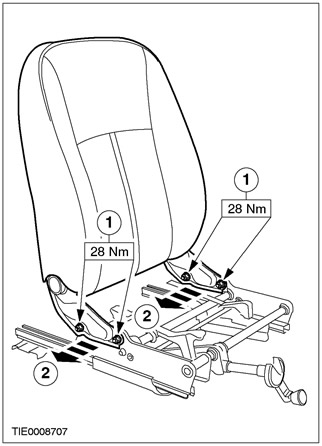

Снимите спинку переднего сиденья.
  • 1. Выверните гайки крепления.
  • 2. Сдвиньте спинку сиденья в сторону, чтобы снять ее с рамы основания сиденья.



Установка


1. Для установки выполните процедуру снятия в обратной последовательности.
