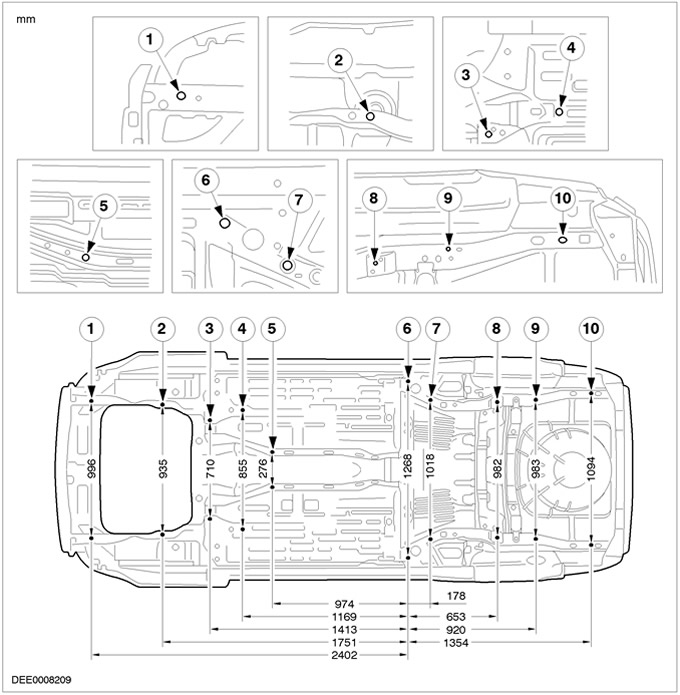

1. Размеры рамы - 3/ 5-дверные варианты


Все размеры имеют допуск ± 3 мм. На подробных иллюстрациях показана левая сторона автомобиля. Все размеры откладываются от центра отверстия, используя симметрично отрегулированный штангенциркуль, при снятых узлах.

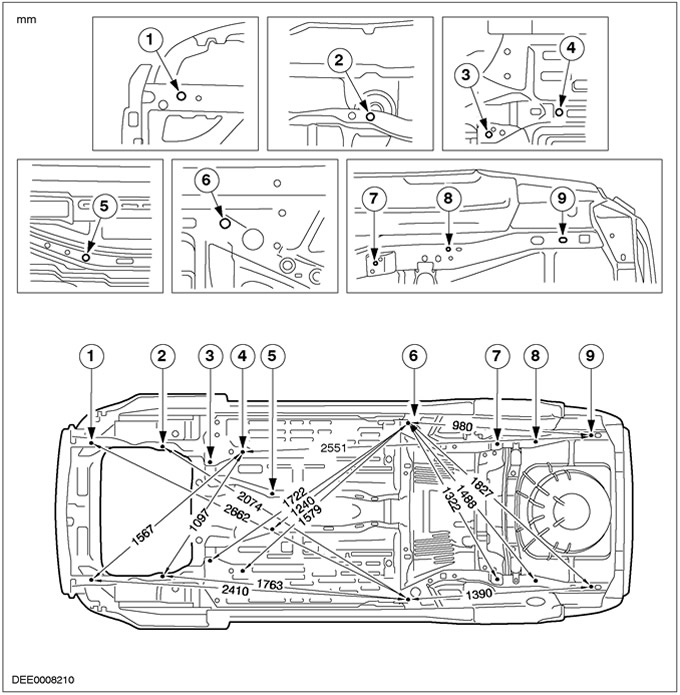

3. Размеры рамы - 3/ 5-дверные варианты


Все размеры имеют допуск ± 3 мм. На подробных иллюстрациях показана левая сторона автомобиля. Все размеры откладываются от центра отверстия, используя симметрично отрегулированный штангенциркуль, при снятых узлах.

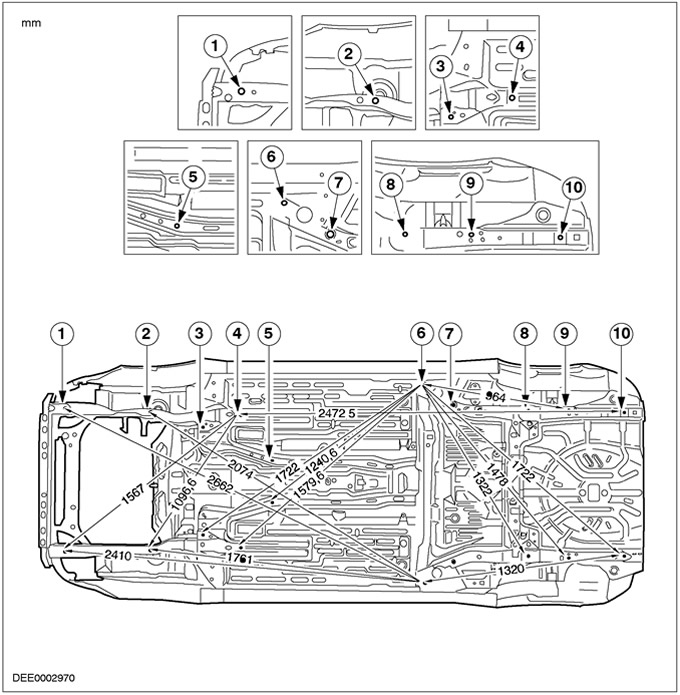

5. Размеры рамы - 4-дверный вариант


Все размеры имеют допуск ± 3 мм. На подробных иллюстрациях показана левая сторона автомобиля. Все размеры откладываются от центра отверстия, используя симметрично отрегулированный штангенциркуль, при снятых узлах.



7. Размеры рамы - 4-дверный вариант


Все размеры имеют допуск ± 3 мм. На подробных иллюстрациях показана левая сторона автомобиля. Все размеры откладываются от центра отверстия, используя симметрично отрегулированный штангенциркуль, при снятых узлах.

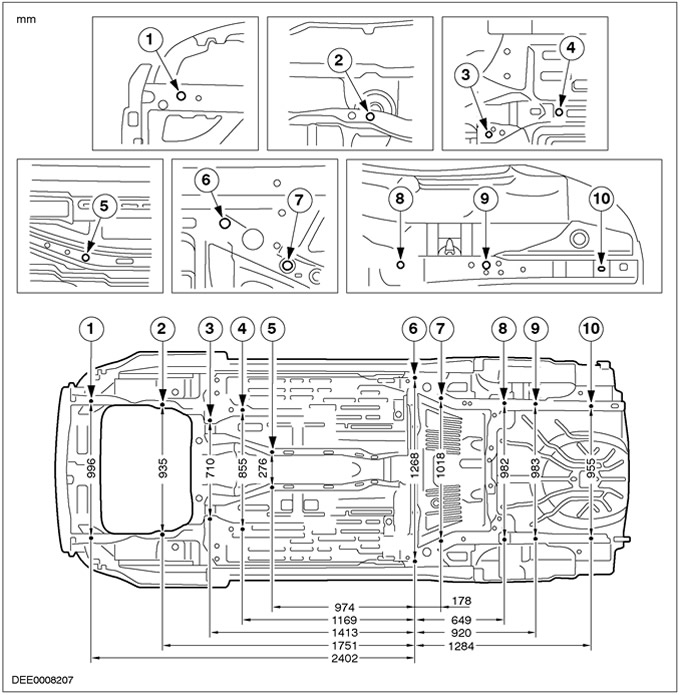

9. Размеры рамы - «универсал»


Все размеры имеют допуск ± 3 мм. На подробных иллюстрациях показана левая сторона автомобиля. Все размеры откладываются от центра отверстия, используя симметрично отрегулированный штангенциркуль, при снятых узлах.

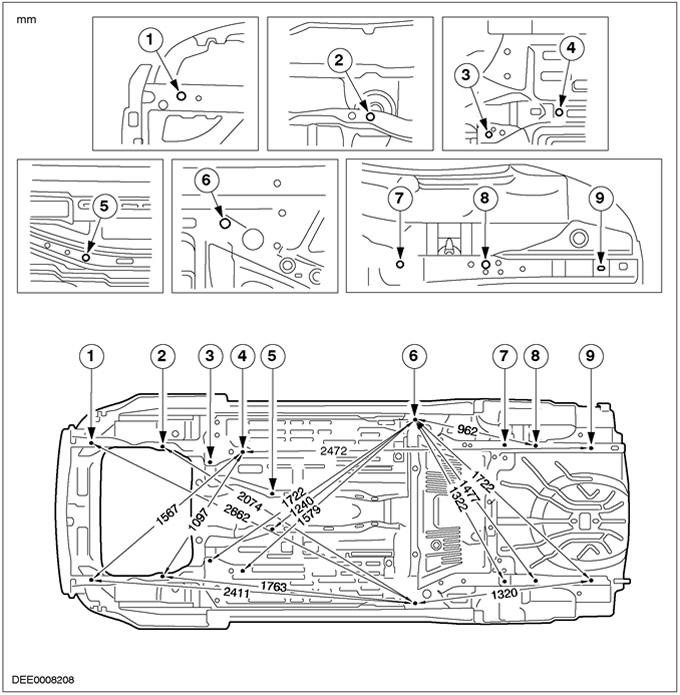

11. Размеры рамы - «универсал»


Все размеры имеют допуск ± 3 мм. На подробных иллюстрациях показана левая сторона автомобиля. Все размеры откладываются от центра отверстия, используя симметрично отрегулированный штангенциркуль, при снятых узлах.
