Проверки зазоров - общая информация

            0

Особенности конструкции


Кузов автомобиля Focus - это абсолютно новая конструкция. Ни один из элементов конструкции кузова не был заимствован у имеющихся автомобилей, также ни один из элементов не является модификацией ранее используемых элементов.

Панель замка и поперечина имеют абсолютно новую конструкцию. Крылья крепятся к кузову болтами.

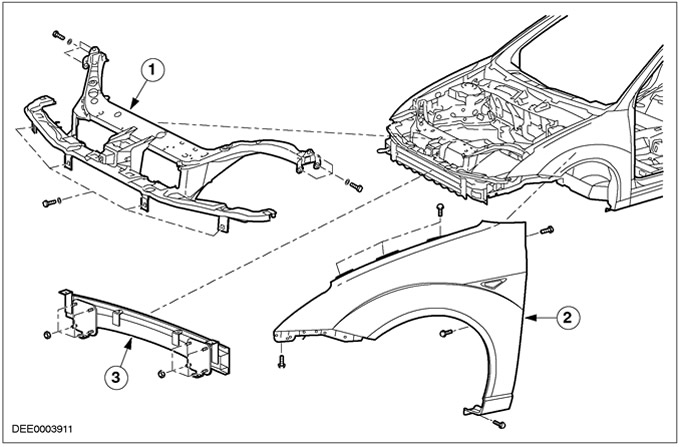

Поз.№ Запасной ЧастиНаименование
1-Панель замка
2-Крыло
3-Поперечина

Паяные соединения, выполненные по технологии пайки твердым припоем Ни одна из моделей Focus не имеет никаких паяных соединений, выполненных по технологии пайки твердым припоем.

Элементы из высокопрочной стали



На всех моделях Focus используются элементы из высокопрочной стали.

ПРИМЕЧАНИЕ: При любом ремонте необходимо следовать методам работы, описанным в Руководстве по ремонту кузова (501-25A).

Мероприятия NVH


В автомобиле Focus элементы NVH, предназначенные для предотвращения проникновения шумов, располагаются в панели капота, стойках «A» и «В», а также стойке «D» на «универсале». Элементы NVH представляют собой несущую пластину со сжатым изолирующим материалом, расположенным по краям. Кузов при грунтовании погружением нагревается приблизительно до 170° C. При этой температуре изолирующий материал расширяется, уплотняя зазоры между несущей пластиной и кузовом.


ПРИМЕЧАНИЕ: При выполнении ремонта элементы NVH следует устанавливать на исходное место или заменять. Отсутствие или повреждение элементов NVH может привести к тому, что шум двигателя и дорожный шум будут проникать в салон автомобиля.


Мероприятия по обеспечению параметров NVH

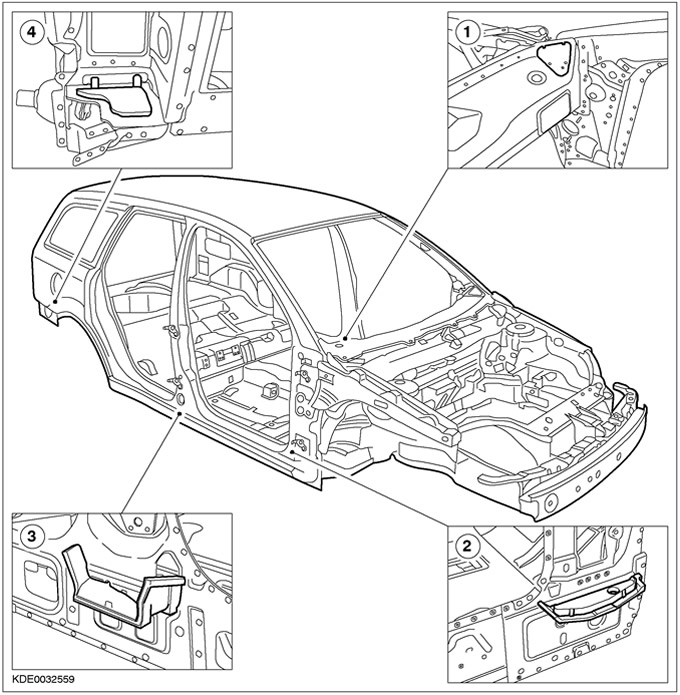

Поз.№ Запасной ЧастиНаименование
1-Лобовая панель капота
2-Стойка «А»
3-Стойка «В»
4-Стойка «D»

Восстановление характеристик NVH


Элементы NVH без изолирующего материала устанавливаются при выполнении ремонта, чтобы вновь обеспечить выполнение требований по характеристикам NVH. Герметизация обеспечивается кузовным герметиком 1К, наносимым после завершения ремонта. Несущие пластины крепятся на внутреннем усилении или внутренних панелях в зоне стоек. Если несущая пластина не повреждена, элемент NVH можно использовать повторно, но, если несущая пластина повреждена, следует установить новый элемент NVH.

Установите новый элемент NVH.

1. Сделайте необходимые разделяющие резы и разъедините сварные соединения.

ПРИМЕЧАНИЕ: Если изолирующий материал излишне нагреть, могут выделяться газы, вредные для здоровья.


2. Используя тепло, отделите элемент NVH от панели кузова и затем снимите панель кузова.


3. Отделите элемент NVH, используя соответствующий инструмент, и снимите его.

4. Обезжирьте панель кузова в зоне NVH и при необходимости загрунтуйте и нанесите лакокрасочное покрытие.



Поз.№ Запасной ЧастиНаименование
1-Несущая пластина
2-Зажимы
3-Фиксирующие выступы для изолирующего материала

5. Снимите изолирующий материал с нового элемента NVH.

6. Зафиксируйте несущую пластину в требуемом положении.

7. Приподнимите наружную панель и измерьте зазор между несущей пластиной и панелью.

8. Нанесите кузовной герметик 1К по всему наружному краю несущей пластины в соответствии с измеренной шириной зазора.

9. Установите новую запасную часть. Проверьте качество герметизации элемента NVH. Закройте все разрывы, обнаруженные в валике уплотнения, используя малярную кисть, т.к. через малые отверстия наружные шумы могут проходить внутрь.

Повторно используйте установленные элементы NVH.
  • Обратите особое внимание на то, чтобы не повредить установленные на заводе элементы NVH при отделении панелей кузова с использованием режущего или абразивного инструмента.
  • Перед установкой новой запасной части нанесите кузовной герметик на имеющееся уплотнение NVH.

Элементы из высокопрочной стали

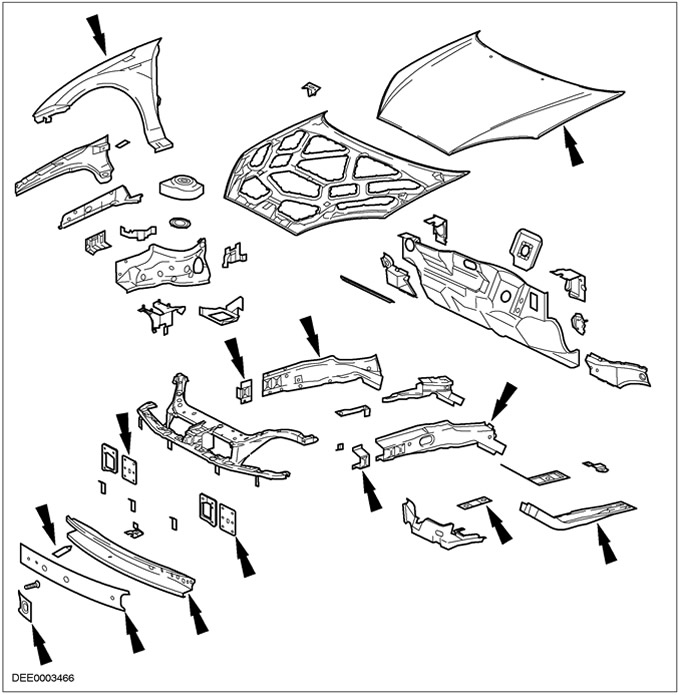

Краткий обзор элементов, передок


На элементы из высокопрочной стали указывают стрелки.

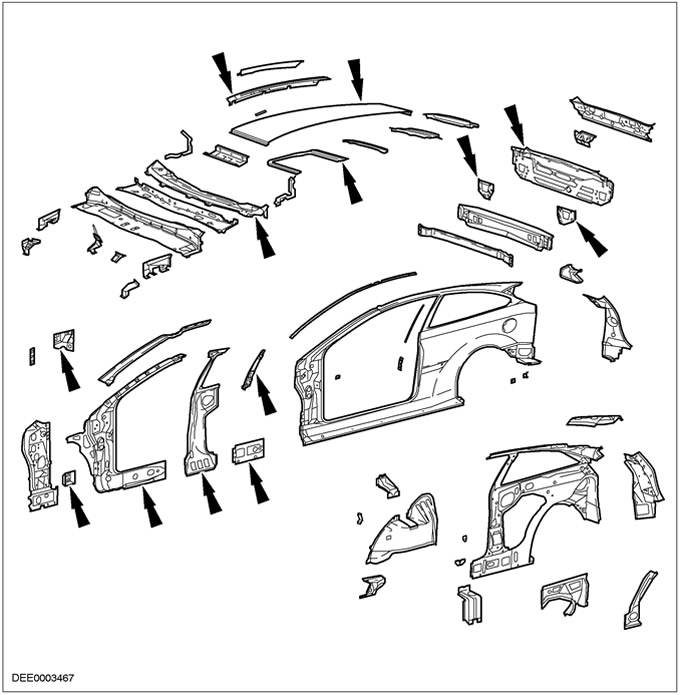

Краткий обзор элементов, вид сбоку (3-дверный вариант)


На элементы из высокопрочной стали указывают стрелки.

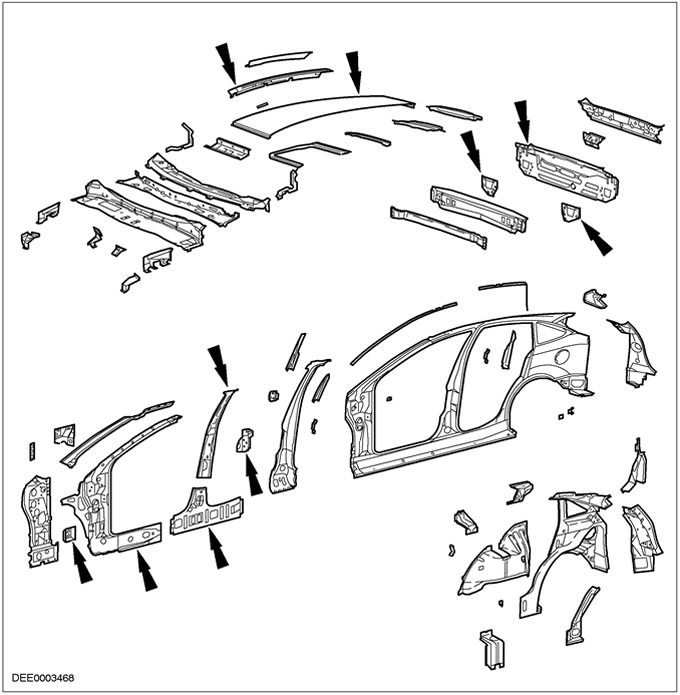

Краткий обзор элементов, вид сбоку (5-дверный вариант)


На элементы из высокопрочной стали указывают стрелки.

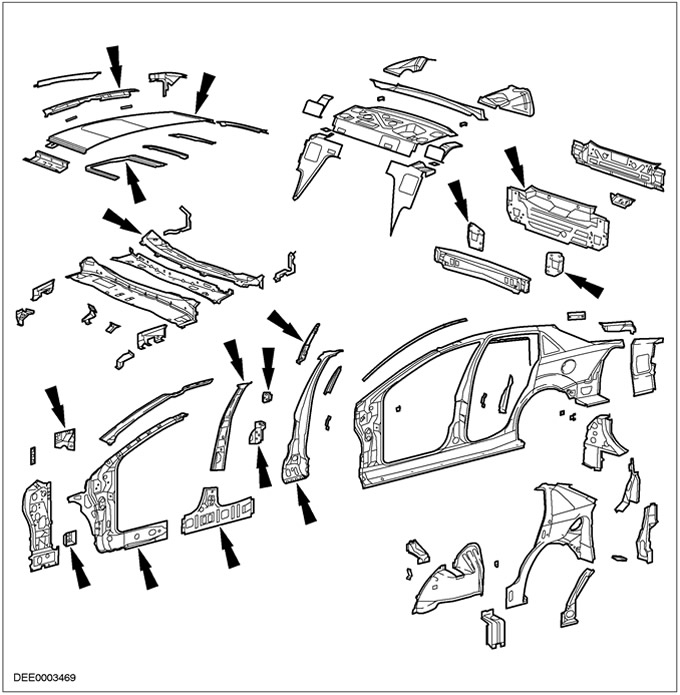

Краткий обзор элементов, вид сбоку (4-дверный вариант)


На элементы из высокопрочной стали указывают стрелки.

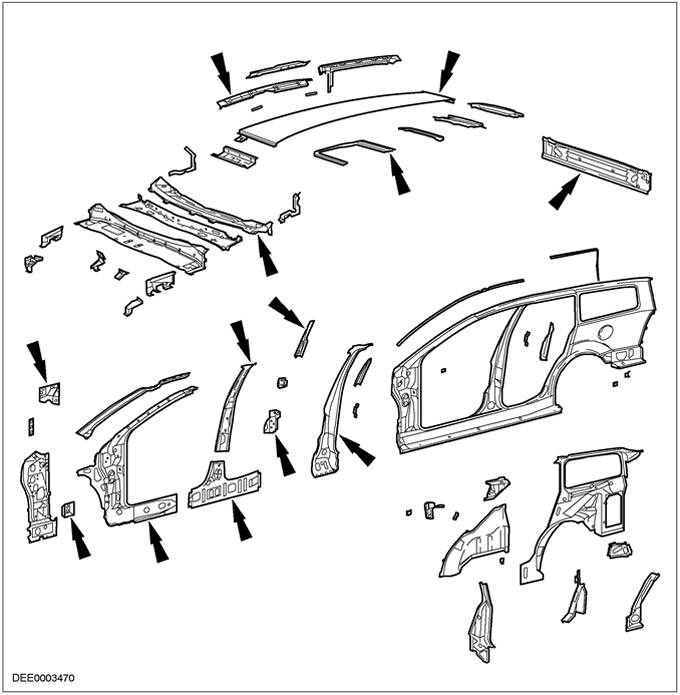

Краткий обзор элементов, вид сбоку («универсал»)


На элементы из высокопрочной стали указывают стрелки.



Краткий обзор элементов, пол (3/ 5-дверный вариант)


На элементы из высокопрочной стали указывают стрелки.

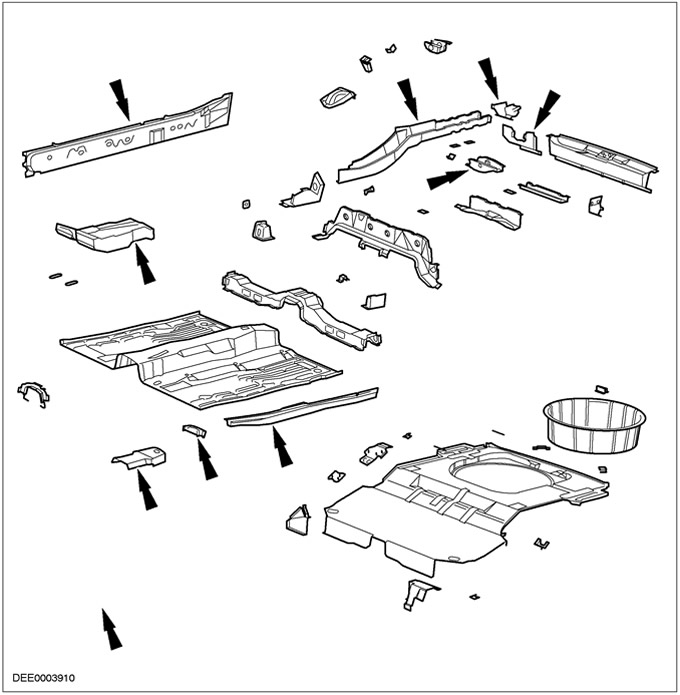

Краткий обзор элементов, пол (4-дверный вариант)


На элементы из высокопрочной стали указывают стрелки.



Краткий обзор элементов, пол («универсал»)


На элементы из высокопрочной стали указывают стрелки.

Меры по защите от коррозии


На всех моделях Focus все элементы кузова имеют гальваническое цинковое покрытие, за исключением панели крыши. Кроме того, предусмотрены дополнительные меры защиты от коррозии.

ПРИМЕЧАНИЕ: При выполнении кузовных работ должна быть восстановлена первоначальная защита от коррозии.

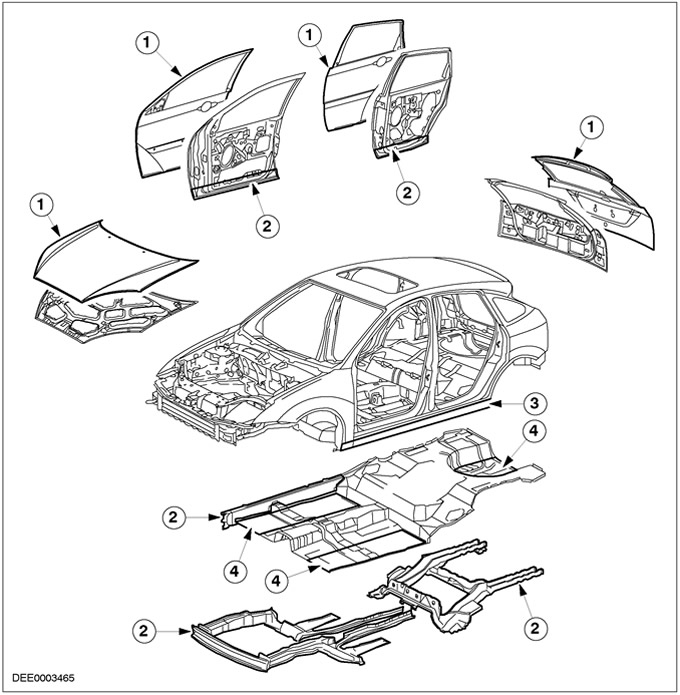

Поз.№ Запасной ЧастиНаименование
1-Герметик для фланцев
2-Мастика для полостей
3-Полиуретановое покрытие для защиты от ударов дорожного щебня
4-Защитное покрытие днища из ПВХ

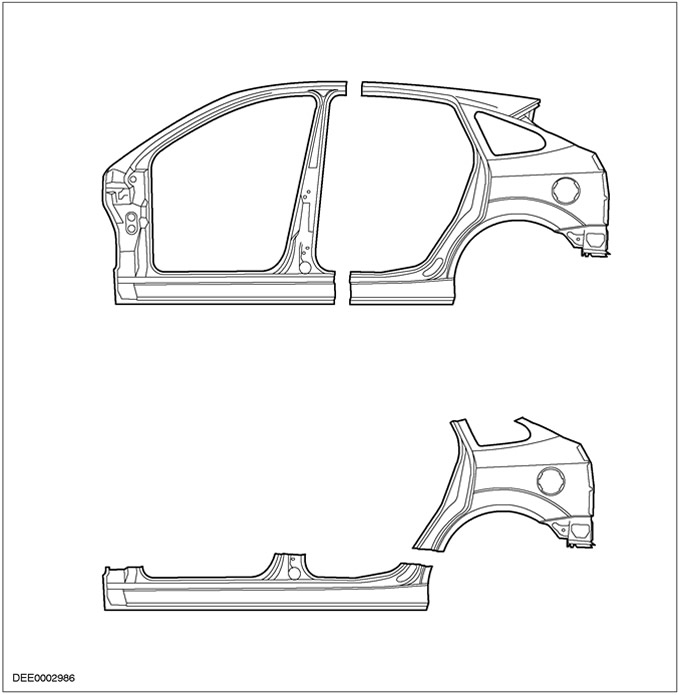

Металлические листовые элементы для секционной замены


Для выполнения ремонтов с секционной заменой, типы которых перечисляются в главе по ремонту, отдел технического обслуживания имеет определенные элементы кузова на замену.

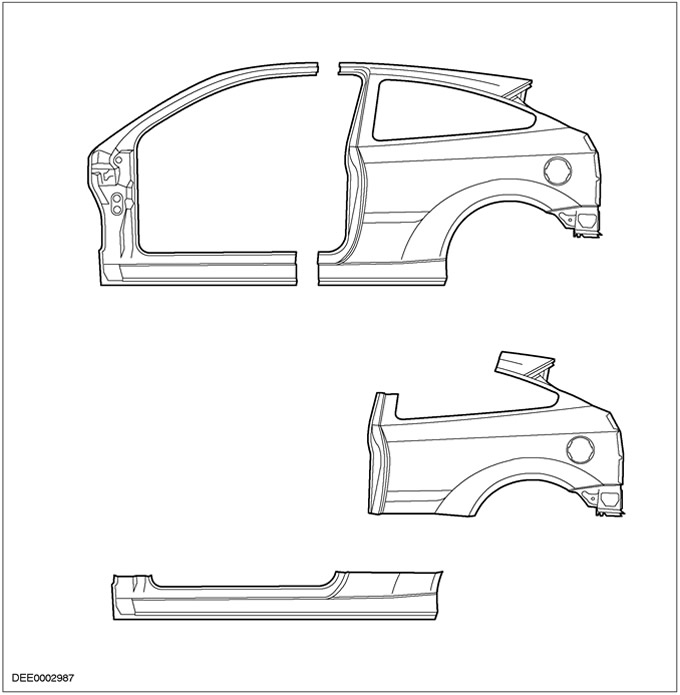

3-дверный вариант




5-дверный вариант

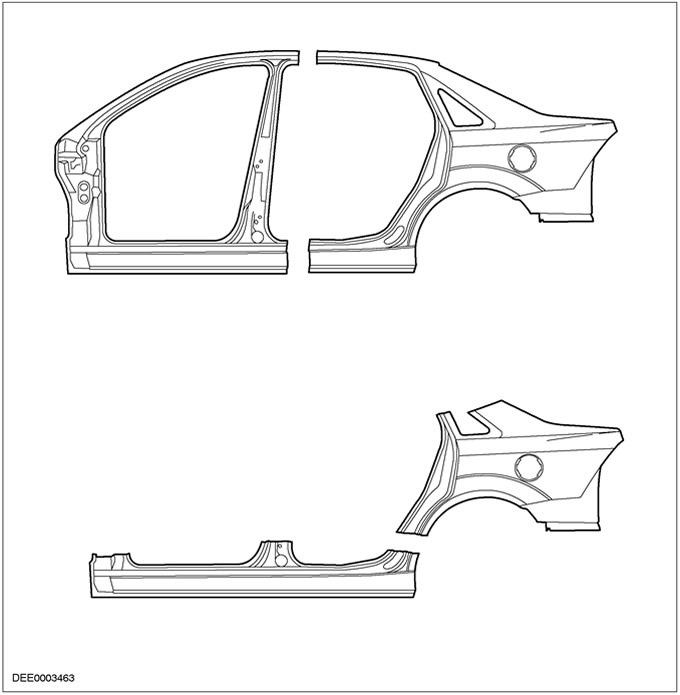

4-дверный вариант

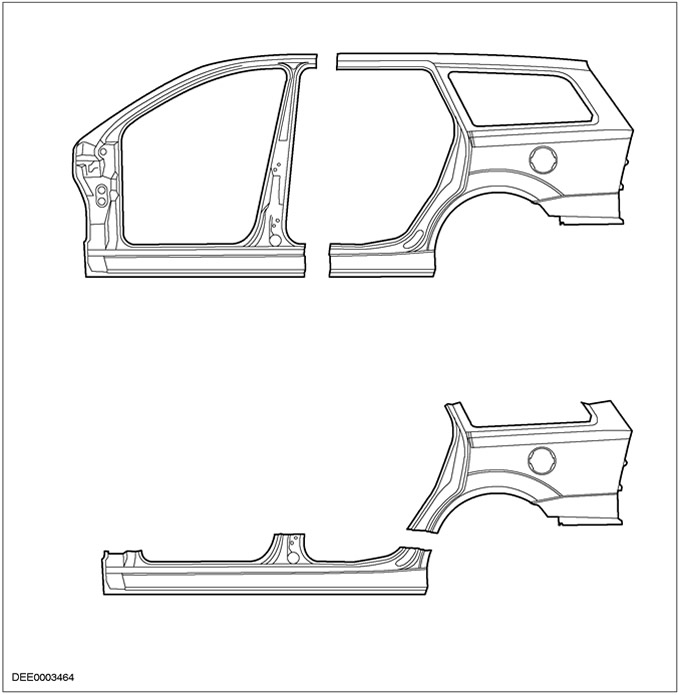

«Универсал»
