Стекло окна задней боковой части кузова (универсал)
Кузов и покрытие. Стекла, рамы и механизмы. Форд Фокус 1

Главная > Focus > Фокус 1 > Кузов и покрытие > Стекла, рамы и механизмы > Стекло окна задней боковой части кузова (универсал)
            0


Общее оборудование:
  • Термофен для подачи горячего воздуха
  • Нож прямого застекления для резки приклеенного стекла
  • Комплект клея для прямого застекления
  • Печь для прямого застекления
  • Присоски для стекла

Снятие

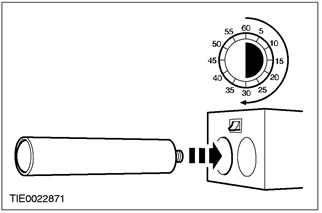

1. Снимите колпачок тубы с полиуретановым (ПУ) клеем и нагревайте ПУ клей в течение не менее 30 минут.



2. Снимите панель отделки стойки "С". За дополнительной информацией обратитесь к Разделу 501-05.

3. ПРЕДУПРЕЖДЕНИЕ: При работе со стеклорежущими инструментами обязательно используйте рукавицы и очки, поскольку при резании могут образовываться осколки. Во время резки пользуйтесь шумозащитными наушниками. Несоблюдение этих инструкций может привести к получению травм.

ПРЕДОСТЕРЕЖЕНИЕ: Обязательно производите замену ножа при изменении глубины резания во избежание повреждения кузова и панелей отделки.

ПРИМЕЧАНИЕ: При прорезании направляющих шпилек стекла в верхнем правом и нижнем левом углу стекла может ощущаться сопротивление.

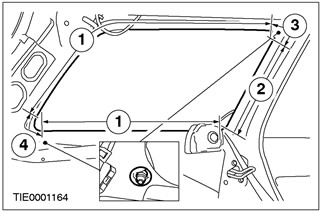

Используя подходящий нож для прямого застекления, прорежьте ПУ клей и, с помощью другого механика, снимите стекло заднего окна-форточки, используя присоски для стекла.
  • Прорежьте ПУ клей изнутри автомобиля на данную максимальную глубину.
  • 1. 20 мм
  • 2. 30 мм
  • 3. 50 мм
  • 4. 40 мм



Установка


1. Аккуратно удалите оставшуюся часть установочных шпилек стекла с фланца заднего окна-форточки.


2. ПРЕДОСТЕРЕЖЕНИЕ: Не дотрагивайтесь до поверхности клея, поскольку это нарушит повторное склеивание.

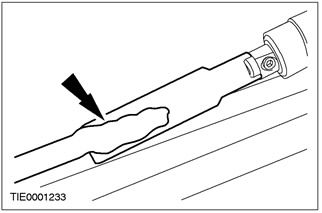

Аккуратно удалите оставшийся ПУ клей с фланца стекла заднего окна-форточки, оставляя на фланце приблизительно 1 мм подрезанного ПУ клея.



3. Осмотрите фланец заднего окна-форточки, обращая внимание на повреждения листового металла, коррозию или присутствие инородного материала, которые могли или могут привести к повреждению стекла.

4. ПРЕДОСТЕРЕЖЕНИЕ: Для гарантии отверждения ПУ клея исключительно важно, чтобы на всех склеиваемых поверхностях отсутствовала влага.

Используя термофен, прогрейте теплым воздухом (25°C) фланец стекла заднего окна-форточки и линию приклеивания стекла для удаления всех следов влаги.

5. Подготовьте стекло, фланец заднего окна-форточки и подрезанный ПУ клей в соответствии с инструкциями, прилагаемыми к комплекту ПУ клея.

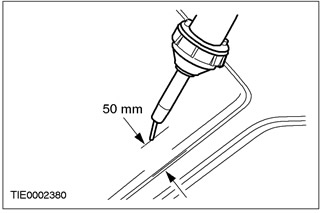

6. ПРИМЕЧАНИЕ: Отбракуйте первые 100 мм ПУ клея, поскольку этот клей может иметь более короткое время действия.

ПРИМЕЧАНИЕ: Во избежание протечек воды, в любом месте разрыва непрерывной полосы требуется сделать нахлест 20 мм.

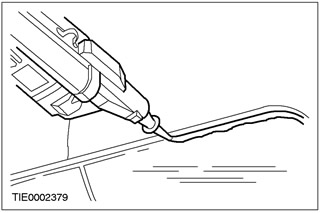

Нанесите ПУ клей непрерывной полосой высотой 8-10 мм на фланец заднего окна-форточки вдоль линии приклеивания.

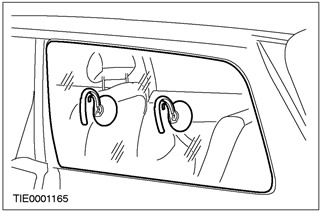

7. С помощью другого механика, используйте присоски для установки стекла заднего окна-форточки.
  • Установите стекло в требуемое положение сильным и равномерным нажатием.



8. ПРЕДОСТЕРЕЖЕНИЕ: Во время отверждения ПУ клея окна дверей требуется оставлять открытыми во избежание возрастания давления при открывании и закрывании дверей.

Используя подходящую пленку, зафиксируйте стекло заднего окна-форточки в правильном положении до отверждения ПУ клея.

9. Если температура окружающего воздуха опускается ниже 10°C, при помощи термофена для подачи горячего воздуха непрерывно подавайте теплый воздух (25°C) в течение 15 минут (изнутри или снаружи автомобиля).



10. Установите панель отделки стойки С. За дополнительной информацией обратитесь к Разделу 501-05.
