Стекло окна задней боковой части кузова (5-дверный)
Кузов и покрытие. Стекла, рамы и механизмы. Форд Фокус 1

Главная > Focus > Фокус 1 > Кузов и покрытие > Стекла, рамы и механизмы > Стекло окна задней боковой части кузова (5-дверный)
            0


Общее оборудование:
  • Термофен для подачи горячего воздуха
  • Нож прямого застекления для резки приклеенного стекла
  • Комплект клея для прямого застекления
  • Печь для прямого застекления
  • Присоски для стекла

Снятие

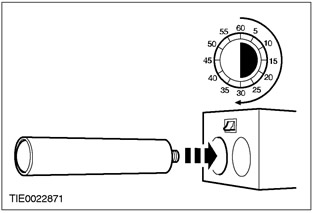

1. Снимите колпачок тубы с полиуретановым (ПУ) клеем и нагревайте ПУ клей в течение не менее 30 минут.



2. Снимите панель отделки стойки "С". За дополнительной информацией обратитесь к Разделу 501-05.

3. Отсоедините блок задних фонарей от стойки "D".

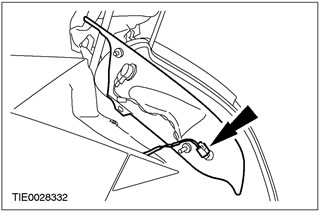

4. Снимите блок задних фонарей. Расстыкуйте электрический разъем.



5. ПРЕДУПРЕЖДЕНИЕ: При работе со стеклорежущими инструментами обязательно используйте рукавицы и очки, поскольку при резании могут образовываться осколки. Во время резки пользуйтесь шумозащитными наушниками. Несоблюдение этих инструкций может привести к получению травм.

ПРЕДОСТЕРЕЖЕНИЕ: Обязательно производите замену ножа при изменении глубины резания во избежание повреждения кузова и панелей отделки.

ПРИМЕЧАНИЕ: При прорезании направляющих шпилек стекла в верхнем левом и нижнем правом углу стекла может ощущаться некоторое сопротивление.

Используя подходящий нож для прямого застекления, прорежьте ПУ клей и, с помощью другого механика, снимите стекло, используя присоски для стекла.

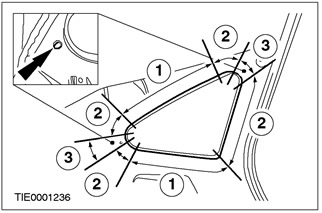

  • Прорежьте ПУ клей изнутри автомобиля на данную максимальную глубину.
  • 1. 20 мм
  • 2. 50 мм
  • 3. 80 мм



Установка

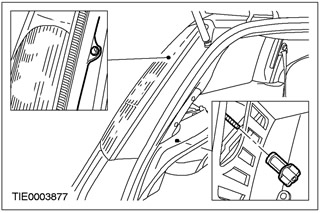

1. Аккуратно удалите оставшуюся часть установочных шпилек стекла с фланца заднего окна-форточки.

2. ПРЕДОСТЕРЕЖЕНИЕ: Не дотрагивайтесь до поверхности клея, поскольку это нарушит повторное склеивание.

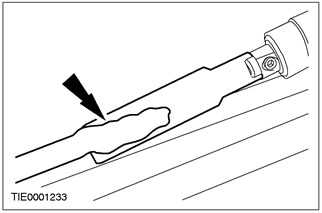

Аккуратно удалите оставшийся ПУ клей с фланца стекла заднего окна-форточки, оставляя на фланце приблизительно 1 мм подрезанного ПУ клея.



3. Осмотрите фланец заднего окна-форточки, обращая внимание на повреждения листового металла, коррозию или присутствие инородного материала, которые могли или могут привести к повреждению стекла.

4. ПРЕДОСТЕРЕЖЕНИЕ: Для гарантии отверждения ПУ клея исключительно важно, чтобы на всех склеиваемых поверхностях отсутствовала влага.

Используя термофен, прогрейте теплым воздухом (25°C) фланец стекла заднего окна-форточки и линию приклеивания стекла для удаления всех следов влаги.

5. Подготовьте стекло, фланец заднего окна-форточки и подрезанный ПУ клей в соответствии с инструкциями, прилагаемыми к комплекту ПУ клея.

6. ПРИМЕЧАНИЕ: Отбракуйте первые 100 мм ПУ клея, поскольку этот клей может иметь более короткое время действия.


ПРИМЕЧАНИЕ: Во избежание протечек воды, в любом месте разрыва непрерывной полосы требуется сделать нахлест 20 мм.

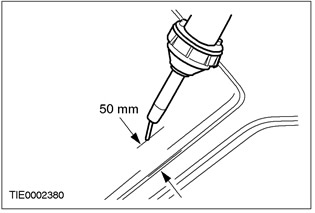

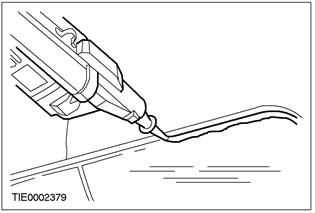

Нанесите ПУ клей непрерывной полосой высотой 8-10 мм на фланец заднего окна-форточки вдоль линии приклеивания.

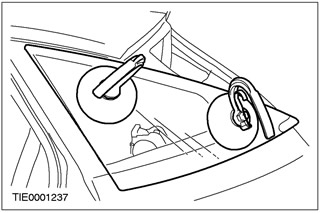

7. С помощью другого механика, используйте присоски для установки стекла заднего окна-форточки.
  • Установите стекло в требуемое положение сильным и равномерным нажатием.



8. ПРЕДОСТЕРЕЖЕНИЕ: Во время отверждения ПУ клея окна дверей требуется оставлять открытыми во избежание возрастания давления при открывании и закрывании дверей.

Используя подходящую пленку, зафиксируйте стекло заднего окна-форточки в правильном положении до отверждения ПУ клея.

9. Если температура окружающего воздуха опускается ниже 10°C, при помощи термофена для подачи горячего воздуха непрерывно подавайте теплый воздух (25°C) в течение 15 минут (изнутри или снаружи автомобиля).

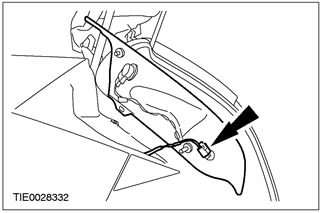

10. Установите блок задних фонарей. Состыкуйте электрический разъем.



11. Закрепите блок задних фонарей на стойке "D".



12. Установите панель отделки стойки "С". За дополнительной информацией обратитесь к Разделу 501-05.
