Стекло заднего окна (4-дверный)
Кузов и покрытие. Стекла, рамы и механизмы. Форд Фокус 1

Главная > Focus > Фокус 1 > Кузов и покрытие > Стекла, рамы и механизмы > Стекло заднего окна (4-дверный)
            0


Общее оборудование:
  • Термофен для подачи горячего воздуха
  • Нож прямого застекления для резки приклеенного стекла
  • Комплект клея для прямого застекления
  • Печь для прямого застекления
  • Присоски для стекла

Снятие

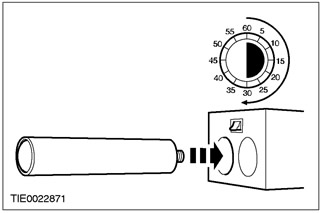

1. Снимите колпачок тубы с полиуретановым (ПУ) клеем и нагревайте ПУ клей в течение не менее 30 минут.



2. Снимите панель отделки стойки "С". За дополнительной информацией обратитесь к Разделу 501-05.

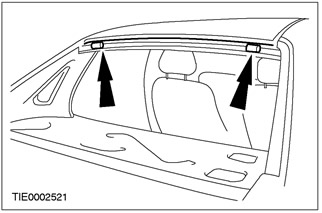

3. Отсоедините заднюю часть обшивки крыши от панели крыши.
  • Снимите зажимы крепления обшивки крыши.



4. Поместите в качестве распорок два блока из подходящего материала между обшивкой крыши и панелью крыши.

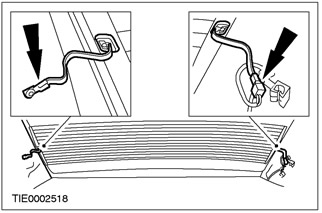

5. Расстыкуйте электрические разъемы обогрева заднего стекла.



6. ПРЕДУПРЕЖДЕНИЕ: При работе со стеклорежущими инструментами обязательно используйте рукавицы и очки, поскольку при резании могут образовываться осколки. Во время резки пользуйтесь шумозащитными наушниками. Несоблюдение этих инструкций может привести к получению травм.

ПРЕДОСТЕРЕЖЕНИЕ: Обязательно производите замену ножа при изменении глубины резания во избежание повреждения кузова и панелей отделки.

ПРИМЕЧАНИЕ: При прорезании установочных шпилек стекла в нижних углах стекла может ощущаться сопротивление.

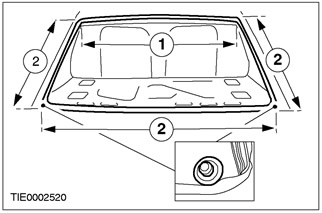

Прорежьте ПУ клей подходящим ножом для прямого застекления и, при помощи другого механика, воспользуйтесь присосками для стекла, чтобы снять стекло окна задней двери.
  • Прорежьте ПУ клей изнутри автомобиля на данную максимальную глубину.
  • 1. 30 мм
  • 2. 25 мм



7. Снимите уплотнитель стекла заднего окна.

Установка

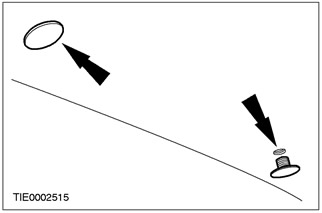

1. Осторожно удалите оставшуюся часть установочных шпилек с фланца стекла заднего окна.

2. ПРЕДОСТЕРЕЖЕНИЕ: Не дотрагивайтесь до поверхности клея, поскольку это нарушит повторное склеивание.

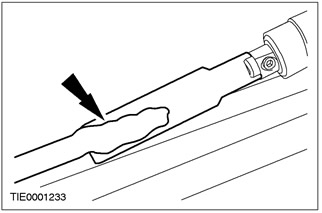

Аккуратно подрежьте оставшийся ПУ клей с фланца стекла заднего окна таким образом, чтобы на фланце остался приблизительно 1 мм подрезанного ПУ клея.



3. Проверьте фланец стекла заднего окна на наличие повреждений листового металла, ржавчины или инородных предметов, которые могли или могут вызвать повреждение стекла.

4. ПРЕДОСТЕРЕЖЕНИЕ: Для гарантии отверждения ПУ клея исключительно важно, чтобы на всех склеиваемых поверхностях отсутствовала влага.

При помощи термофена для подачи горячего воздуха, направьте теплый воздух (25°C) на фланец стекла заднего окна и на линию приклеивания стекла, чтобы удалить все следы влаги.

5. Подготовьте стекло, фланец стекла заднего окна и подрезанный ПУ клей в соответствии с инструкциями, приложенными к комплекту ПУ клея.

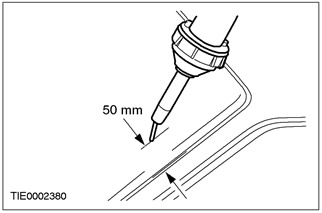

6. ПРИМЕЧАНИЕ: Отбракуйте первые 100 мм ПУ клея, поскольку этот клей может иметь более короткое время действия.

ПРИМЕЧАНИЕ: Во избежание протечек воды в любом месте прерывания непрерывной полосы должен быть сделан нахлест длиной в 20 мм.

Нанесите ПУ клей непрерывной полосой высотой от 8 до 10 мм на фланец стекла заднего окна вдоль линии приклеивания.

7. Установите уплотнитель заднего стекла.

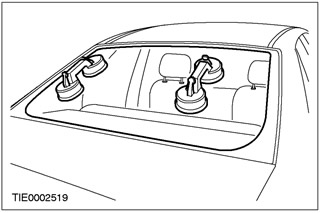

8. При помощи другого механика, воспользуйтесь присосками для стекла, чтобы установить стекло заднего окна.
  • Установите стекло в требуемое положение сильным и равномерным нажатием.



9. ПРЕДОСТЕРЕЖЕНИЕ: Во время отверждения ПУ клея окна дверей требуется оставлять открытыми во избежание возрастания давления при открывании и закрывании дверей.

При помощи подходящей пленки зафиксируйте стекло заднего окна в требуемом положении до момента отверждения ПУ клея.

10. Если температура окружающего воздуха опускается ниже 10°C, при помощи термофена для подачи горячего воздуха непрерывно подавайте теплый воздух (25°C) в течение 15 минут (изнутри или снаружи автомобиля).



11. Снимите распорки.



12. Закрепите заднюю часть обшивки крыши на панели крыши.
  • Установите зажимы крепления обшивки крыши.



13. Состыкуйте электрические разъемы обогрева заднего стекла.



14. Установите панель отделки стойки "С". За дополнительной информацией обратитесь к Разделу 501-05.
