Зеркала заднего вида - Pinpoint-тесты
Кузов и покрытие. Элементы кузова. Форд Фокус 1

Главная > Focus > Фокус 1 > Кузов и покрытие > Элементы кузова > Зеркала заднего вида - Pinpoint-тесты
            0


PINPOINT-ТЕСТ A: ЗЕРКАЛА НЕ РАБОТАЮТ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРЬТЕ ФУНКЦИЮ ЗАДЕРЖКИ ЛАМП ОСВЕЩЕНИЯ САЛОНА.

1 ПРОВЕРЬТЕ функцию задержки ламп освещения салона.

• Функция задержки ламп освещения салона действует правильно?

Да

Перейдите к A2

Нет

ПРОВЕРЬТЕ работу общего электронного модуля (GEM). За дополнительной информацией обратитесь к Разделу 419-10.

A2: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ, ПОДАВАЕМОЕ В ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ НАРУЖНЫМИ ЗЕРКАЛАМИ

ПРИМЕЧАНИЕ: Нумерация цепей и цвета электропроводки изменяются в точке соединения C51

1 Отсоедините Переключатель управления наружными зеркалами - C741.

2 Ведите положение ON.

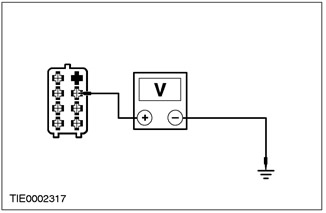

3 Измерьте напряжение между штырем 6 C741 переключателя управления наружными зеркалами, электрической цепи 29-AD12 (оранжевой/желтой), со стороны электропроводки, и "массой".

• Напряжение составляет более 10 В?

Да

Перейдите к A3

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 29-AD12 (оранжевую/желтую). ПРОВЕРЬТЕ правильность работы системы.

A3: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ НАРУЖНЫМ ЗЕРКАЛОМ НА НАЛИЧИЕ РАЗРЫВОВ

ПРИМЕЧАНИЕ: Нумерация цепи изменяется в точке паянного соединения S197

1 Введите положение OFF.

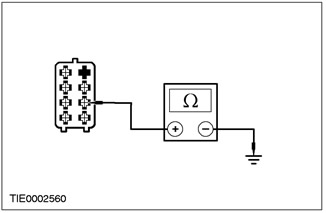

2 Измерьте сопротивление между штырем 4 C741 переключателя управления наружными зеркалами, электрической цепи 31-AD12 (черной), со стороны электропроводки, и "массой".

• Сопротивление составляет менее 5 Ом?

Да

Перейдите к A4

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31-AD12 (черную). ПРОВЕРЬТЕ правильность работы системы.

A4: ПРОВЕРЬТЕ ЦЕПЬ 32-AD1 (БЕЛУЮ/КРАСНУЮ) НА НАЛИЧИЕ РАЗРЫВОВ

ПРИМЕЧАНИЕ: Нумерация цепей и цвета электропроводки изменяются в точке соединения S200

1 Отсоедините Наружное зеркало со стороны водителя - C807.

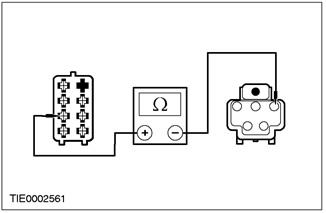

2 Измерьте сопротивление между штырем 3 C741 переключателя управления наружными зеркалами, электрической цепи 32-AD1 (белой/красной), со стороны электропроводки, и штырем 1 C807 наружного зеркала со стороны водителя, электрической цепи 32-AD6 (белой), со стороны электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

ПРОВЕРЬТЕ обоснованность жалобы клиента.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 32-AD1 (белую/красную). ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ B: ОДНО ЗЕРКАЛО НЕ РАБОТАЕТ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРЬТЕ НАЛИЧИЕ РАЗРЫВОВ МЕЖДУ ПЕРЕКЛЮЧАТЕЛЕМ УПРАВЛЕНИЯ НАРУЖНЫМИ ЗЕРКАЛАМИ И НЕРАБОТАЮЩИМ НАРУЖНЫМ ЗЕРКАЛОМ

ПРИМЕЧАНИЕ: Нумерация цепей и цвета электропроводки изменяются в точке соединения S200.

1 Отсоедините Неработающее наружное зеркало - C807 или C808.

2 Измерьте сопротивление между штырем 3 C741 переключателя управления наружными зеркалами, электрической цепи 32-AD1 (белой/красной), со стороны электропроводки, и неработающим наружным зеркалом:

- Наружное зеркало со стороны водителя - штырем 1 C807, электрической цепи 32-AD6 (белой), со стороны электропроводки.

- Наружное зеркало со стороны пассажира - штырем 1 C808, электрической цепи 32-AD9 (белой/зеленой), со стороны электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

УСТАНОВИТЕ новое наружное зеркало. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 32-AD6 (белую) или электрическую цепь 32-AD9 (белую/зеленую). ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ C: ОДНО ЗЕРКАЛО РАБОТАЕТ НЕ В СООТВЕТСТВИИ С КОМАНДАМИ ПЕРЕКЛЮЧАТЕЛЯ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C1: ПРОВЕРЬТЕ ФУНКЦИОНИРОВАНИЕ НАРУЖНОГО ЗЕРКАЛА В ЗАВИСИМОСТИ ОТ КОМАНД ПЕРЕКЛЮЧАТЕЛЯ

1 Ведите положение ON.

2 НАЖМИТЕ на переключатель управления наружными зеркалами.

• Наружное зеркало функционирует в соответствии с командами переключателя?

Да

ПРОВЕРЬТЕ обоснованность жалобы клиента.

Нет

Наружное зеркало со стороны водителя - не работает регулировка ВВЕРХ/ВНИЗ Перейдите к C2 . Наружное зеркало со стороны водителя - не работает регулировка ВЛЕВО/ВПРАВО Перейдите к C5 . Наружное зеркало со стороны пассажира - не работает регулировка ВВЕРХ/ВНИЗ Перейдите к C8 . Наружное зеркало со стороны пассажира - не работает регулировка ВЛЕВО/ВПРАВО Перейдите к C11 .

C2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ РЕГУЛИРОВКИ ВВЕРХ/ВНИЗ НАРУЖНОГО ЗЕРКАЛА СО СТОРОНЫ ВОДИТЕЛЯ

ПРИМЕЧАНИЕ: Нумерация цепей и цвета электропроводки изменяются в точке соединения S200.

1 Отсоедините Наружное зеркало со стороны водителя - C807.

2 Ведите положение ON.

3 НАЖМИТЕ на переключатель управления наружными зеркалами, чтобы выбрать наружное зеркало со стороны водителя.

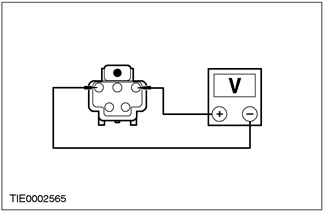

4 Измерьте напряжение между штырем 2 C807 наружного зеркала со стороны водителя, электрической цепи 34-AD7 (синей/красной), со стороны электропроводки, и штырем 1, электрической цепи 32-AD6 (белой), со стороны электропроводки.

- Нажмите на переключатель управления наружными зеркалами в положениях ПОДНИМАНИЯ и ОПУСКАНИЯ.

• Напряжение превышает 10 В, когда переключатель управления наружными зеркалами перемещается в положение ВВЕРХ, и полярность изменяется на противоположную при перемещении в положение ВНИЗ?

Да

УСТАНОВИТЕ новое наружное зеркало. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к C3

C3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 34-AD7 (СИНЮЮ/КРАСНУЮ) НА НАЛИЧИЕ РАЗРЫВОВ

1 Введите положение OFF.

2 Отсоедините Переключатель управления наружными зеркалами - C741.

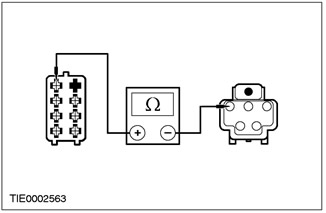

3 Измерьте сопротивление между штырем 1 C741 переключателя управления наружными зеркалами, электрической цепи 34-AD7 (синей/красной), со стороны электропроводки, и штырем 2 C807 наружного зеркала, электрической цепи 34-AD7 (синей/красной), со стороны электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

Перейдите к C4

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 34-AD7 (синюю/красную). ПРОВЕРЬТЕ правильность работы системы.

C4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 32-AD6 (БЕЛУЮ) НА НАЛИЧИЕ РАЗРЫВОВ

1 Измерьте сопротивление между штырем 3 C741 переключателя управления наружными зеркалами, электрической цепи 32-AD1 (белой/красной), со стороны электропроводки, и штырем 1 C807 наружного зеркала, электрической цепи 32-AD6 (белой), со стороны электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

УСТАНОВИТЕ новое наружное зеркало. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 32-AD6 (белую). ПРОВЕРЬТЕ правильность работы системы.

C5: ПРОВЕРЬТЕ ЦЕПЬ ПОВОРОТА ВЛЕВО/ВПРАВО НАРУЖНОГО ЗЕРКАЛА СО СТОРОНЫ ВОДИТЕЛЯ

ПРИМЕЧАНИЕ: Нумерация цепей и цвета электропроводки изменяются в точке соединения S200

1 Отсоедините Наружное зеркало со стороны водителя - C807.

2 Ведите положение ON.

3 НАЖМИТЕ на переключатель управления наружными зеркалами, чтобы выбрать наружное зеркало со стороны водителя.

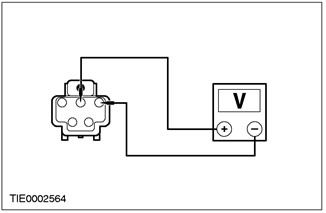

4 Измерьте напряжение между штырем 3 C807 наружного зеркала, электрической цепи 33-AD8 (желтой/синей), со стороны электропроводки, и штырем 1 C807, электрической цепи 32-AD6 (белой), со стороны электропроводки.

- НАЖМИТЕ на переключатель управления наружными зеркалами в положениях ВЛЕВО и ВПРАВО.

• Напряжение превышает 10 В, когда переключатель управления наружными зеркалами перемещается в положение ВЛЕВО, и полярность изменяется на противоположную при перемещении в положение ВПРАВО?

Да

УСТАНОВИТЕ новое наружное зеркало. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к C6

C6: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 33-AD8 (ЖЕЛТУЮ/СИНЮЮ) НА НАЛИЧИЕ РАЗРЫВОВ

1 Введите положение OFF.

2 Отсоедините Переключатель управления наружными зеркалами - C741.

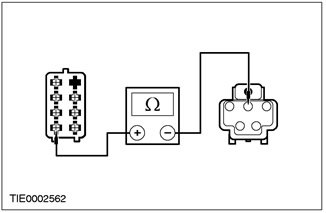

3 Измерьте сопротивление между штырем 7 C741 переключателя управления наружными зеркалами, электрической цепи 33-AD8 (желтой/синей), со стороны электропроводки, и штырем 3 C807 наружного зеркала, электрической цепи 33-AD8 (желтой/синей), со стороны электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

Перейдите к C7

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 33-AD8 (желтую/синюю). ПРОВЕРЬТЕ правильность работы системы.

C7: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 32-AD6 (БЕЛУЮ) НА НАЛИЧИЕ РАЗРЫВОВ

1 Измерьте сопротивление между штырем 3 C741 переключателя управления наружными зеркалами, электрической цепи 32-AD1 (белой/красной), со стороны электропроводки, и штырем 1 C807 зеркала, электрической цепи 32-AD6 (белой), со стороны электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

УСТАНОВИТЕ новое наружное зеркало. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 32-AD6 (белую). ПРОВЕРЬТЕ правильность работы системы.

C8: ПРОВЕРЬТЕ ЦЕПЬ РЕГУЛИРОВКИ ВВЕРХ/ВНИЗ ЗЕРКАЛА СО СТОРОНЫ ПАССАЖИРА

ПРИМЕЧАНИЕ: Нумерация цепей и цвета электропроводки изменяются в точке соединения S200.

1 Отсоедините Наружное зеркало со стороны пассажира - C808.

2 Ведите положение ON.

3 Измерьте напряжение между штырем 2 C808 наружного зеркала, электрической цепи 34-AD10 (синей/желтой), со стороны электропроводки, и штырем 1 C808 электрической цепи 32-AD9 (белой/зеленой), со стороны электропроводки.

- НАЖМИТЕ на переключатель управления наружными зеркалами в положениях ВВЕРХ и ВНИЗ.

• Напряжение превышает 10 В, когда переключатель управления наружными зеркалами перемещается в положение ВВЕРХ, и полярность изменяется на противоположную при перемещении в положение ВНИЗ?

Да

УСТАНОВИТЕ новое наружное зеркало. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к C9

C9: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 34-AD10 (СИНЮЮ/ЖЕЛТУЮ) НА НАЛИЧИЕ РАЗРЫВОВ

1 Введите положение OFF.

2 Отсоедините Переключатель управления наружными зеркалами - C741.

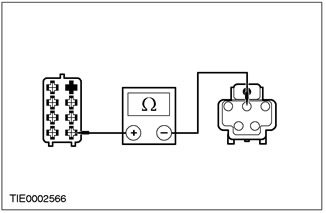

3 Измерьте сопротивление между штырем 2 C741 переключателя управления наружными зеркалами, электрической цепи 34-AD10 (синей/желтой), со стороны электропроводки, и штырем 2 C808 наружного зеркала, электрической цепи 34-AD10 (синей/желтой), со стороны электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

Перейдите к C10

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 34-AD10 (синюю/желтую). ПРОВЕРЬТЕ правильность работы системы.

C10: ПРОВЕРЬТЕ ЦЕПЬ 32-AD9 (БЕЛУЮ/ЗЕЛЕНУЮ) НА НАЛИЧИЕ РАЗРЫВОВ

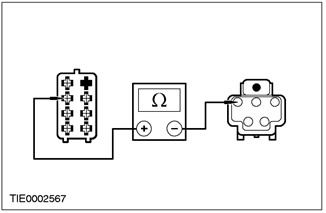

1 Измерьте сопротивление между штырем 3 C741 переключателя управления наружными зеркалами, электрической цепи 32-AD1 (белой/красной), со стороны электропроводки, и штырем 1 C808 наружного зеркала, электрической цепи 32-AD9 (белой/зеленой), со стороны электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

УСТАНОВИТЕ новое зеркало. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 32-AD9 (белую/зеленую). ПРОВЕРЬТЕ правильность работы системы.

C11: ПРОВЕРЬТЕ ЦЕПЬ ПОВОРОТА ВЛЕВО/ВПРАВО НАРУЖНОГО ЗЕРКАЛА СО СТОРОНЫ ПАССАЖИРА

ПРИМЕЧАНИЕ: Нумерация цепей и цвета электропроводки изменяются в точке соединения S200

1 Отсоедините Зеркало со стороны пассажира - C808.

2 Ведите положение ON.

3 Измерьте напряжение между штырем 3 C808 наружного зеркала, электрической цепи 33-AD11 (желтой/фиолетовой), со стороны электропроводки, и штырем 1 C808 электрической цепи 32-AD9 (белой/зеленой), со стороны электропроводки.

- НАЖМИТЕ на переключатель управления наружными зеркалами в положениях ВЛЕВО и ВПРАВО.

• Напряжение превышает 10 В, когда переключатель управления наружными зеркалами перемещается в положение ВЛЕВО, и полярность изменяется на противоположную при перемещении в положение ВПРАВО?

Да

УСТАНОВИТЕ новое наружное зеркало. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к C12

C12: ПРОВЕРЬТЕ ЦЕПЬ 33-AD11 (ЖЕЛТУЮ/ФИОЛЕТОВУЮ) НА НАЛИЧИЕ РАЗРЫВОВ

1 Введите положение OFF.

2 Отсоедините Переключатель управления наружными зеркалами - C741.

3 Измерьте сопротивление между штырем 5 C741 переключателя управления наружными зеркалами, электрической цепи 33-AD11 (желтой/фиолетовой), со стороны электропроводки, и штырем 3 C808 наружного зеркала, электрической цепи 33-AD11 (желтой/фиолетовой), со стороны электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

Перейдите к C13

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 33-AD11 (желтую/фиолетовую). ПРОВЕРЬТЕ правильность работы системы.

C13: ПРОВЕРЬТЕ ЦЕПЬ 32-AD9 (БЕЛУЮ/ЗЕЛЕНУЮ) НА НАЛИЧИЕ РАЗРЫВОВ

1 Измерьте сопротивление между штырем 3 C741 переключателя управления наружными зеркалами, электрической цепи 32-AD1 (белой/красной), со стороны электропроводки, и штырем 1 C808 наружного зеркала, электрической цепи 32-AD9 (белой/зеленой), со стороны электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

УСТАНОВИТЕ новое наружное зеркало. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 32-AD9 (белую/красную). ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ D: НЕ УСТРАНЯЕТСЯ ОБЛЕДЕНЕНИЕ НАРУЖНОГО ЗЕРКАЛА С ОБОГРЕВОМ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D1: ПРОВЕРЬТЕ ФУНКЦИОНИРОВАНИЕ ОБОГРЕВА ЗАДНЕГО СТЕКЛА

1 Зажигание включено.

2 Нажмите на переключатель обогрева заднего стекла

• Обогрев заднего стекла функционирует правильно?

Да

Перейдите к D2

Нет

ОТРЕМОНТИРУЙТЕ обогрев заднего стекла. За дополнительной информацией обратитесь к Разделу 501-11.

D2: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ, ПОДАВАЕМОЕ НА НЕРАБОТАЮЩЕЕ НАРУЖНОЕ ЗЕРКАЛО

1 Введите положение OFF.

2 Отсоедините Неработающее наружное зеркало - C807 или C808.

3 Ведите положение ON.

4 НАЖМИТЕ на переключатель обогрева заднего стекла.

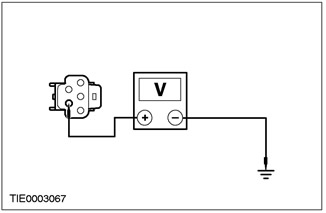

5 Измерьте напряжение между:

– штырем 4 C807 наружного зеркала со стороны водителя, электрической цепи 15S-HB35 (зеленой/черной), со стороны электропроводки, и "массой".

– штырем 4 C808 наружного зеркала со стороны пассажира, электрической цепи 15S-HB36 (зеленой/оранжевой), со стороны электропроводки, и "массой".

• Напряжение составляет более 10 В?

Да

Перейдите к D3

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-HB35 (зеленую/черную) или электрическую цепь 15S-HB36 (зеленую/оранжевую). ПРОВЕРЬТЕ правильность работы системы.

D3: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ НЕРАБОТАЮЩЕГО НАРУЖНОГО ЗЕРКАЛА НА НАЛИЧИЕ РАЗРЫВОВ

1 Введите положение OFF.

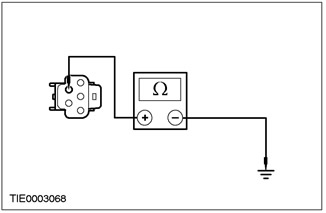

2 Измерьте сопротивление между:

– штырем 5 C807 наружного зеркала со стороны водителя, электрической цепи 31-HB35 (черной), со стороны электропроводки, и "массой".

– штырем 5 C808 наружного зеркала со стороны пассажира, электрической цепи 31-HB36 (черной), со стороны электропроводки, и "массой".

• Сопротивление составляет менее 5 Ом?

Да

УСТАНОВИТЕ новое стекло наружного зеркала с обогревом. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31-HB35 (черную) или электрическую цепь 31-HB36 (черную). ПРОВЕРЬТЕ правильность работы системы.
