Датчик бокового удара - снятие и установка

            0

Снятие


ПРЕДУПРЕЖДЕНИЕ: Для исключения риска случайного раскрывания требуется разрядить резервное электропитание модуля управления подушками безопасности. Выждите не менее одной минуты после отсоединения провода(ов) "массы" аккумулятора до начала любого ремонта или регулировки вспомогательной удерживающей системы (SRS) или любого элемента(ов), примыкающих к датчикам SRS. Несоблюдение этих инструкций может привести к травме.


ПРЕДУПРЕЖДЕНИЕ: Для минимизации возможности преждевременного раскрывания подушки безопасности не используйте устройства сохранения ключевого кода радио при работе со вспомогательной удерживающей системой. Несоблюдение этой инструкции может привести к травме.


ПРЕДУПРЕЖДЕНИЕ: Никогда не прикасайтесь щупами тестера к электрическим разъемам модулей подушек безопасности или любого другого элемента вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.


1. Отсоедините провод "массы" от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.

2. Снимите переднее сиденье. За дополнительной информацией обратитесь к Разделу 501-10.

3. Снимите переднюю и заднюю пластины порогов дверей. За дополнительной информацией обратитесь к Разделу 501-05.

4. Отсоедините напольное покрытие от панели пола.



5. Расстыкуйте электрический разъем датчика бокового столкновения.

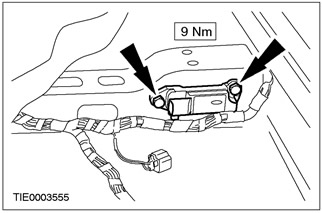

6. Снимите датчик бокового столкновения.



Установка


1.
ПРЕДУПРЕЖДЕНИЕ: Удостоверьтесь в том, что установочные язычки датчика бокового столкновения правильно вставлены в панель пола. Несоблюдение этой инструкции может привести к травме.


ПРЕДУПРЕЖДЕНИЕ: Никогда не прикасайтесь щупами тестера к электрическим разъемам модулей подушек безопасности или любого другого элемента вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.


ПРИМЕЧАНИЕ: Датчики столкновения для левого и правого сидений не отличаются.


Для установки выполните процедуру снятия в обратной последовательности.
