Утилизация неразвернутой подушки безопасности
Кузов и покрытие. Ремни безопасности. Форд Фокус 1

Главная > Focus > Фокус 1 > Кузов и покрытие > Ремни безопасности > Утилизация неразвернутой подушки безопасности
            0


Специальный инструмент


Провод проверки и развертывания/ задействования подушки безопасности/ пиротехнического натяжителя ремня безопасности 418-S055 (40-007A)

Общее оборудование: Аккумулятор, 12 В.

Все автомобили

ПРЕДУПРЕЖДЕНИЕ: Для минимизации риска получения травм в случае преждевременного развертывания подушки безопасности всегда переносите действующий модуль подушки безопасности, развернув подушку и декоративную крышку в сторону от туловища. Неследование этому указанию в результате может привести к травматическим последствиям.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации возможности преждевременного развертывания подушки безопасности, действующие модули подушек безопасности следует устанавливать только на заземленные верстаки. Неследование этому указанию в результате может привести к травматическим последствиям.

1. Отсоедините провод массы от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.

2. Снимите модуль (и) подушки безопасности, подлежащие развертыванию. За дополнительной информацией обратитесь к соответствующей процедуре (ам), представленной в этом разделе.

Одноступенчатые модули подушек безопасности

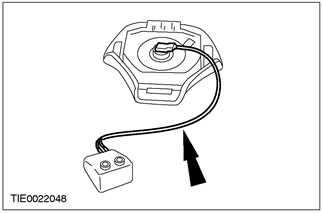

3. Подсоедините проверочный провод к модулю подушки безопасности и переходнику (показан модуль подушки безопасности водителя).




Двухступенчатые модули подушек безопасности

4. ПРЕДОСТЕРЕЖЕНИЕ: Не подсоединяйте оба проверочных провода к переходнику. Два газогенератора модуля подушки безопасности должны разворачиваться по отдельности.

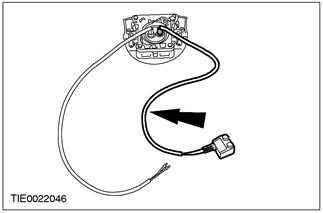

Подсоедините два проверочных провода к модулю подушки безопасности, а другой конец одного из проверочных проводов к переходнику (показан модуль подушки безопасности водителя).



Все модули подушек безопасности

5. ПРЕДОСТЕРЕЖЕНИЕ: Чтобы предотвратить повреждение штекерного разъема (ов) проверочного провода при развертывании подушки безопасности, поднимите модуль подушки безопасности на два деревянных бруска.

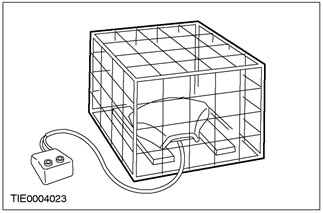

Установите модуль подушки безопасности в подходящий жесткий проволочный каркас таким образом, чтобы крышка модуля подушки безопасности была обращена кверху.

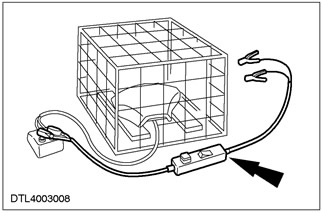

6. Подсоедините провод развертывания к переходнику.



7. ПРЕДУПРЕЖДЕНИЕ: Перед переходом к дальнейшим действиям удостоверьтесь в том, что весь персонал, находящийся поблизости, знает о предстоящем возникновении громкого шума (хлопка). Не позволяйте никому приближаться ближе, чем на шесть метров. Неследование этим указаниям в результате может привести к травматическим последствиям.

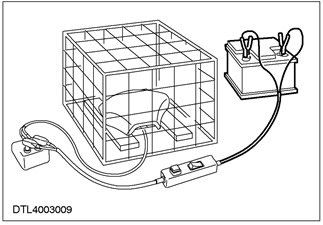

Отойдите как можно дальше от модуля подушки безопасности и подсоедините провод развертывания к аккумулятору.




8. ПРЕДОСТЕРЕЖЕНИЕ: Не следует притрагиваться к модулю подушки безопасности сразу же после развертывания, поскольку модуль подушки безопасности будет очень горячим.

ПРЕДОСТЕРЕЖЕНИЕ: После развертывания подушки безопасности на ее поверхности могут оставаться следы гидроксида натрия, продукта сгорания, который вызывает раздражение кожи. При выполнении работ с любыми раскрывшимися модулями подушек безопасности надевайте защитные рукавицы.

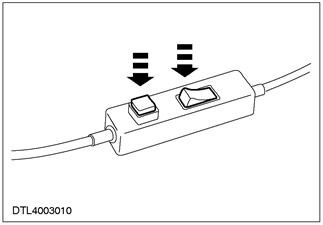

Чтобы развернуть подушку безопасности, следует нажать на оба переключателя.



Двухступенчатые модули подушки безопасности

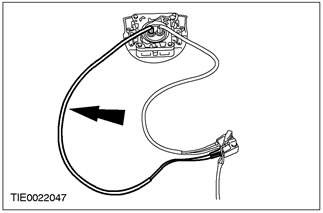

9. Подсоедините второй проверочный провод к переходнику.



10. ПРЕДУПРЕЖДЕНИЕ: Перед переходом к дальнейшим действиям удостоверьтесь в том, что весь персонал, находящийся поблизости, знает о предстоящем возникновении громкого шума (хлопка). Не позволяйте никому приближаться ближе, чем на шесть метров. Неследование этому указанию в результате может привести к травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Не следует притрагиваться к модулю подушки безопасности сразу же после развертывания, поскольку модуль подушки безопасности будет очень горячим.

ПРЕДОСТЕРЕЖЕНИЕ: После развертывания подушки безопасности на ее поверхности могут оставаться следы гидроксида натрия, продукта сгорания, который вызывает раздражение кожи. При выполнении работ с любыми раскрывшимися модулями подушек безопасности надевайте защитные рукавицы.

Чтобы развернуть подушку безопасности, следует нажать на оба переключателя.



Все модули подушек безопасности

11. Развернутый модуль (и) подушки безопасности следует упаковать в соответствующий мешок и затем утилизовать в соответствии с местными правилами обращения с вредными отходами.
