Сенсор детонации: работает на базе пьезокерамики, т.е. материала, который давно заменил в зажигалках кремень. Пьезокерамика преобразует механическую энергию, например растяжение или давление, в электрическое напряжение. Достаточно малейшей дисгармонии, например неконтролируемой вибрации блока двигателя при «детонационном сгорании», чтобы активизировать датчик. Он чувствует колебания и сообщает о них в бортовой компьютер. В результате этого момент зажигания соответствующего цилиндра сразу корректируется (примерно на -5’). Остальные цилиндры продолжают работать по-прежнему до тех пор, пока сенсор не обнаружит сбои в их окружении и не сообщит о них. Сразу после этого момент зажигания изменяется, исходя из номинального момента зажигания и в течение одного рабочего такта до тех пор в направлении запаздывания, пока процесс сгорания не нормализуется. Максимальный диапазон смещения составляет -15°.
При надлежащем сгорании через короткое время момент зажигания в цилиндре поэтапно снова возвращается в положение опережения.
Датчик числа оборотов: индукционный датчик, который посредством блока управления включает и выключает ток к обеим катушкам зажигания. В датчике интегрированы магнит и катушка. Управление берут на себя специальные импульсные перемычки на маховике двигателя: всегда, когда перемычка проходит мимо датчика, электромагнитное поле в постоянных магнитах меняется - тогда катушка генерирует напряжение. Для того чтобы определить положение коленвала как приемлемый сигнал ВМТ, на маховике для первого и последнего цилиндра перед каждой их ВМТ в качестве базовой отметки сделаны пропуски двух импульсных перемычек. Блок управления обрабатывает эти сигналы напряжения в качестве источника информации о числе оборотов двигателя.

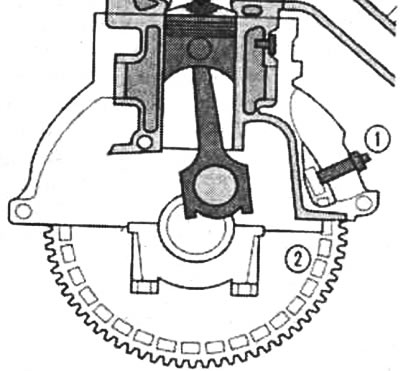

Датчик положения коленвала: 1 - датчик; 2 - секционные поля.
