Демонтаж генератора

            0

Двигатели с рабочим объемом 1,4/1,6 л



Отсоедините провод массы на аккумуляторе.

Снимите приводной ремень, как описано выше.

Снимите защитную панель провода на генераторе.

Отсоедините разъем провода, снимите провод.

Вывинтите нижний крепежный болт.

Вывинтите верхний крепежный болт, отвинтите гайку.

Выньте генератор.

При монтаже установите конструктивные элементы в обратной последовательности.

Затяните крепежные болты и гайку усилием 45 Нм.

Затяните язычок провода усилием 8 Нм.

Двигатели с рабочим объемом 1,8/2,0 л



Отсоедините провод массы на аккумуляторе.

Снимите приводной ремень, как описано выше.

Снимите защитную панель провода на генераторе.

Отсоедините разъем провода, снимите провод.

Вывинтите болт расширительного бачка с охлаждающей жидкостью.

Отсоедините зажимы расширительного бачка с охлаждающей жидкостью и, защитив от вытекания, отложите.

Ослабьте крепление расширительного бачка с гидравлическим маслом сервоуправления и, защитив от вытекания, отложите.

Отсоедините жгут проводов двигателя и отложите в сторону.

Вывинтите крепежные болты генератора - выньте генератор

При монтаже смонтируйте конструктивные элементы в обратной последовательности.

Затяните крепежные болты усилием 25 Нм.

Затяните язычок провода усилием 8 Нм.

Дизельные двигатели



Отсоедините провод массы на аккумуляторе.

Снимите приводной ремень, как описано выше.

Демонтируйте нижнюю крышку двигателя.

Снимите покрытие провода на генераторе.

Отсоедините разъем на генераторе.

Focus с климатической установкой



Демонтируйте компрессор климатической установки и отложите в сторону.


Вывинтите болты (стрелка) из держателя ременного шкива.



Держатель ременного шкива: вывинтите болты (стрелки)

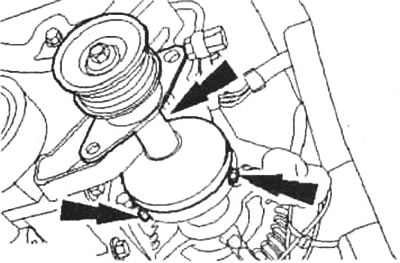

Демонтируйте соединительную муфту генератора (стрелки) - 3 болта.



Демонтируйте соединительную муфту генератора - 3 болта (стрелки)

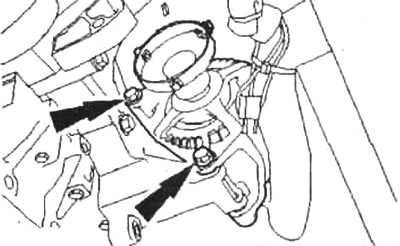

Ослабьте крепежные болты генератора (стрелки) - демонтируйте генератор.



Демонтируйте генератор, для этого ослабьте крепежные болты (стрелки)


При монтаже смонтируйте конструктивные элементы в обратной последовательности.

Затяните крепежные болты усилием 25 Нм - соединительной муфты генератора усилием 12 Нм.
