Снятие измерительных приборов

Спидометр

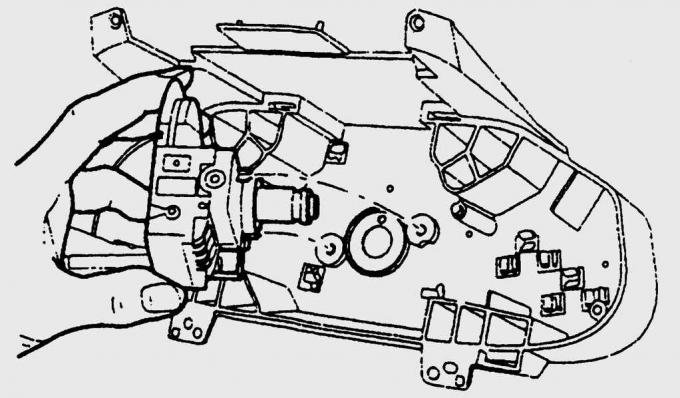

Рис. 15.37. Снятие спидометра с комбинации приборов

С обратной стороны комбинации приборов отверните два винта и снимите спидометр (рис. 15.37).

Тахометр

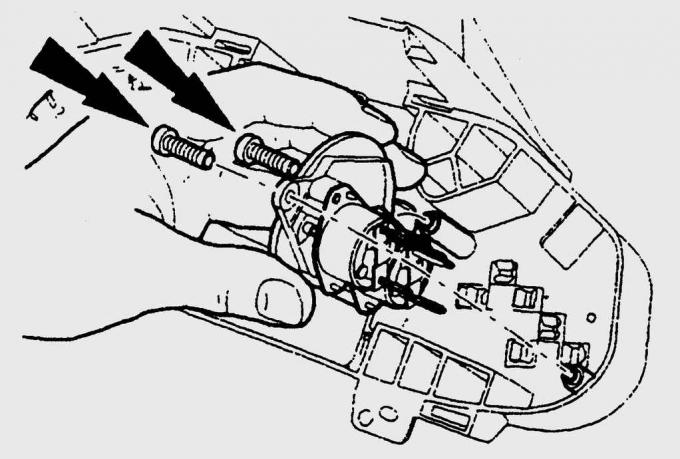

Рис. 15.38. Расположение винтов крепления тахометра

С лицевой стороны комбинации приборов выверните два винта и снимите тахометр (рис. 15.38).

Указатель уровня топлива и температуры охлаждающей жидкости

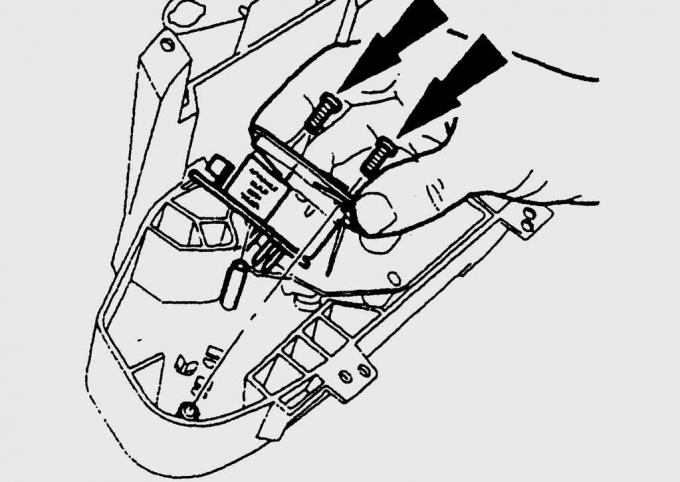

Рис. 15.39. Расположение винтов крепления комбинированного указателя уровня топлива и температуры охлаждающей жидкости

Комбинированный указатель уровня топлива и температуры охлаждающей жидкости выполнен как единый блок. С лицевой стороны комбинации приборов выверните два винта и снимите указатель уровня топлива и температуры охлаждающей жидкости (рис. 15.39).
